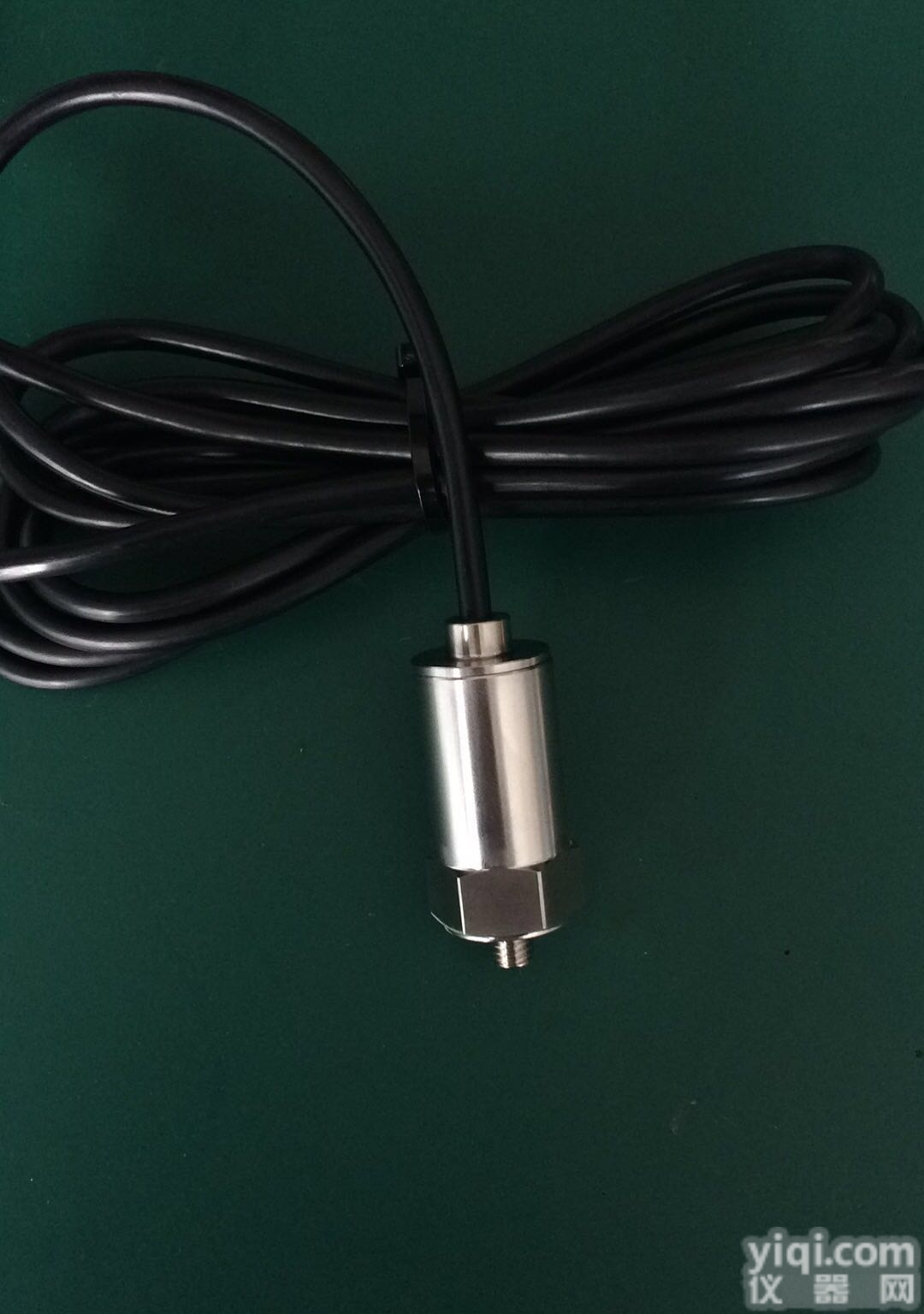

磁电转速传感器电机测量

磁电转速传感器电机测量

概述：

HG72磁电转速传感器，能将转角位移转换成电信号供计数器计数，只要非接触就能测量各种导磁材料如：如齿轮、叶轮、带孔（或槽、螺钉）圆盘的转速及线速度。

传感器具有：体积小、结实可靠、寿命长、不需电源和润滑油等优点，与一般二次仪表均可配用。

二、技术参数

1、    输出波形：近似正弦波（≥50r/min时）

2、    输出信号幅值：

       50r/min时≥300ｍｖ 传感器铁芯和被测齿轮齿顶间隙　δ＝0.5～1.2mm

              被测齿轮模数　m = 2

                                                  齿轮Z = 60

                              　材料电工钢

　　　　信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。

3、    测量范围：50～5000Hz

4、 使用时间：连续使用

5、    工作环境：温度 -20～+60℃

6、输出形式：X12K4P四芯插头

7、外形尺寸：外径M16×1　; M18×1.5总长120mm

8、重量：约100g（不计输出导线）

三、外形图：

插头端子1、4接信号输出线

四、使用注意事项

　　　１、安装时传感器外壳M16×1螺纹不得损伤，六角螺母旋转应自如，六角螺母并紧后，不得有松动现象。

　　　２、安装时应以被测齿轮不与传感器接触为宜。并希望能尽量减少间隙δ以提高输出信号幅值。

价格说明

磁电转速传感器电机测量技术参数：

1 工作电压：DC5～30V

2 测量范围：0～20KHz

3 测速齿轮形式：模数1 ～ 3（渐开线齿轮）

4 输出信号：方波，其峰峰值约等于工作电源电压幅度，与转速无关

5 工作温度：-30 ～+120℃

6 螺纹规格：M16×1×80mm或M12×1×80mm （可以定做）

7 安装间隙：1～5mm

8 重 量：约100 g

    SZMB-9-B在一些特殊条件下，由于某种原因（如安装条件限制及环境等因素），安装电涡流传感器不可能，对于这种类型的机械，若轴的振动能够大部分传到轴承座上的时候，这种机械的振动就可采用装于轴承座上的速度传感器进行测量。

XS12JK-3P/Y磁电式转速传感器

离心机HZS-04-9转速变送器制氧机


一体化振动传感器

ICP压电加速度传感器

一体化带显示振动变送器

HZD-B-5T 一体化防爆振动变送器

特点：

1、MLV系列传感器有很低的使用频率,适用转速低频的机械振动监测，该产品已申报。

2、输出阻抗较低有很好的信噪比可用一般的交流电表和示波器配合读数。

3、有较小的横向振动比 。

4、本传感器分垂直安装和水平安装两种安装方式（蓝色为水平安装，橘红色为垂直安装）

ST-3振动传感器

JM-B-7 智能振动监测保护仪（双通道）

振动变送器ST-3ZHJ-2-01电机振动传感器

ST-2CD-21-S、CD-21T、磨煤机振动速度传感器探头

SG-2

ZD-01振动变送器

ZD-02型烈度振动变送器

ZD-03型一体化防爆振动变送器

ZD-03A一体化振动变送器

ZD-05一体化振动温度变送器

ZDI-01型轴振动变送器

YC-DO型胀差变送器

YZ-DO型轴向位移变送器

CZY-01型转速变送器

YTD-1型位移变送器

壳振动速度传感器

压电式一体化振动变送器

一体化振动及温度变送器KL-ZDW86-60-AYZ-6型磁电式振动速度传感器

一体化振动及温度变送器KL-ZDW86-40-A

t使用温度范围：－30～60℃

t环境条件：防尘，防潮（95 ％不冷凝）

t采用不锈钢材料密封焊接。

基本测试条件：温 度：20℃±5℃相对湿度：≤80%周围无强电磁场干扰l 频响范围：10Hz~1200Hzl 灵 敏 度：10-50mv/mm/s±5%l 幅值线性度：<3%l 横向灵敏度比：<5%l 环境温度：-30℃ ~ 120℃l Z大可测位移：1mm（单峰值）

1．灵 敏 度：30mV/mm/s

2．加 速 度：8g

3．测量范围：2mm

4．频率响应：10 ～300Hz

5．环境温度：-10～100℃（相对湿度：≤90%）

-10～160℃（ZHJ-2W [W表示高温型传感器]）

6．测量方法：垂直、水平

7．重 量：250g

8．固定螺孔：M10×1．5×10（深）

9．外形尺寸：φ35×60mm

    ZHJ系列振动速度传感器亦称磁电式振动速度传感器主要用于电厂发电机组、风机、旋转机械、爆破等振动监测，也广泛应用于桩基检测、石油勘探，具有宽频带和较高的假频，各参数指标容允差均在±5%以内。稳定性好，精确度高，信号采集丰富，双线圈结构提高了抗共模干扰能力，线圈可在360°内自由旋转，有效清除面波干扰。因而该传感器信噪比高，相位差小，具有较高的动态分辨率，温度适应性强，适用于各种环境的地震勘探。主要安装在各种旋转机械装置的轴承盖上，如汽轮机、压缩机、风机和泵等。它是由运动线圈切割磁力线而输出电压的电磁式传感器，因此具有工作时不需要供给电源、安装容易等特点。

    安装方式：该产品采用LY12铝合金材料，护壳坚固耐用，性能优良，传感器底部有一个M10×1.5×10(长度)螺纹，可用于固定传感器，带有该护壳的传感器一般用于工程测振、爆破检测、电厂风机振动检测、电厂发电机组振动检测等领域。
