概述：

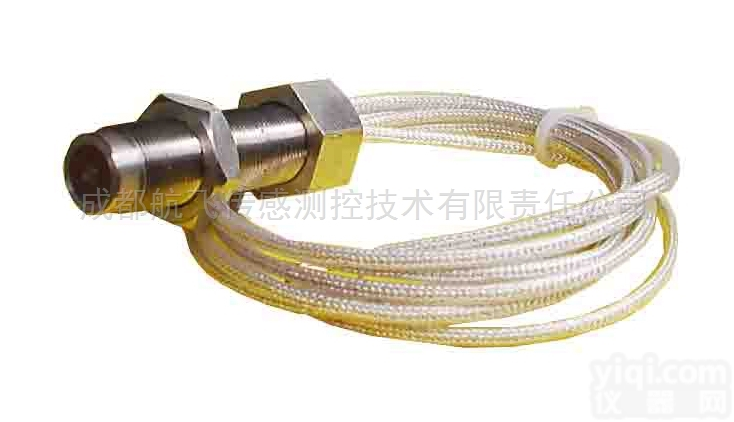

HG72磁电转速传感器，能将转角位移转换成电信号供计数器计数，只要非接触就能测量各种导磁材料如：如齿轮、叶轮、带孔（或槽、螺钉）圆盘的转速及线速度。

传感器具有：体积小、结实可靠、寿命长、不需电源和润滑油等优点，与一般二次仪表均可配用。

二、技术参数

1、    输出波形：近似正弦波（≥50r/min时）

2、    输出信号幅值：

       50r/min时≥300ｍｖ 传感器铁芯和被测齿轮齿顶间隙　δ＝0.5～1.2mm

              被测齿轮模数　m = 2

                                                  齿轮Z = 60

                              　材料电工钢

　　　　信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。

3、    测量范围：50～5000Hz

4、 使用时间：连续使用

5、    工作环境：温度 -20～+60℃

6、输出形式：X12K4P四芯插头

7、外形尺寸：外径M16×1　; M18×1.5总长120mm

8、重量：约100g（不计输出导线）

三、外形图：

插头端子1、4接信号输出线

四、使用注意事项

　　　１、安装时传感器外壳M16×1螺纹不得损伤，六角螺母旋转应自如，六角螺母并紧后，不得有松动现象。

　　　２、安装时应以被测齿轮不与传感器接触为宜。并希望能尽量减少间隙δ以提高输出信号幅值。

价格说明

磁电转速传感器电机测量技术参数：

1 工作电压：DC5～30V

2 测量范围：0～20KHz

3 测速齿轮形式：模数1 ～ 3（渐开线齿轮）

4 输出信号：方波，其峰峰值约等于工作电源电压幅度，与转速无关

5 工作温度：-30 ～+120℃

6 螺纹规格：M16×1×80mm或M12×1×80mm （可以定做）

7 安装间隙：1～5mm

8 重 量：约100 g

    SZMB-9-B在一些特殊条件下，由于某种原因（如安装条件限制及环境等因素），安装电涡流传感器不可能，对于这种类型的机械，若轴的振动能够大部分传到轴承座上的时候，这种机械的振动就可采用装于轴承座上的速度传感器进行测量。
