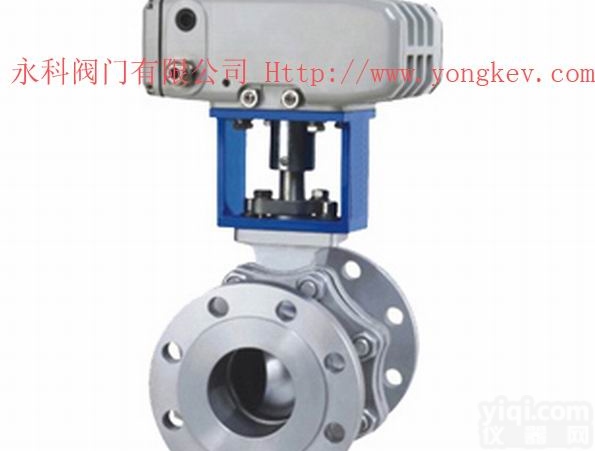

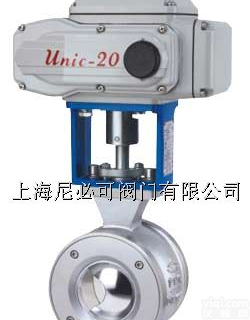

V型球阀

产品名称： V型球阀
产品型号： VQ347
产品口径： DN25-300
产品压力： 0.6~6.4Mpa
产品材质： 铸钢、不锈钢、合金钢等
： 制造标准：ZGGB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。常州中扬阀门有限公司拥有的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。
V型球阀产品特点
该系列阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。其主要特点是：
（１）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
（２）具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
（３）防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
（４）当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。
产品性能规范
公称压力
PN(MPa) 试验压力 适用介质 适用温度
 壳体试验 密封试验
1.6 2.4 1.76 水、油、气及
高粘度、含纤维、
固体颗粒等介质 -28℃～550℃
2.4 3.75 2.75
4.0 6.0 4.4
应用规范 连接法兰 JB79-59 GB20592-97 AMSI B16.5
 检验和试验 JB/T 9092-99 、API 598
主要零件材质表
零件名称 材质
阀体、阀盖 WCB CF8
密封圈 2Cr13+氮化 304+氮化
球体 2Cr13+硬格 304+硬格
阀座、阀杆 2Cr13 304
垫片  柔性石墨+不锈钢 柔性石墨+不锈钢
双头螺栓  35CrMoA 1Cr18Ni9Ti
