龙门铣磁栅尺读数头

龙门铣磁栅尺读数头基本介绍：

1. 非接触性的感应方式来检知旋转位置及速度，无需顾虑到机械性的磨耗

2. 反应速度可达20m/秒

3. 分辨率可达0.001mm

4. 系统精度为±0.01mm/m

5. LED智能状态显示

6. 内置式感应头体积小，适用于小安装空间。并采用高保护等级设计（IP67），可用于油污、切削、震动等恶劣环境

7.在工业用场合可避免一般光学式环境污染的敏感性，增加系统长期稳定性

龙门铣磁栅尺读数头应用范围：

加工ZX、PVC切割机、木材切割机、车床、铣床、钻床、磨床、金属板材加工机、石材桥式切割机、激光焊接机、折弯机、火花机、机器人物料搬运、玻璃加工、直线电机等测量直线、转速及定位场合

接线定义

标准为：3米裸线输出，出线外径OD5.0mm

电气性能

信号输出图：

磁头安装示意图

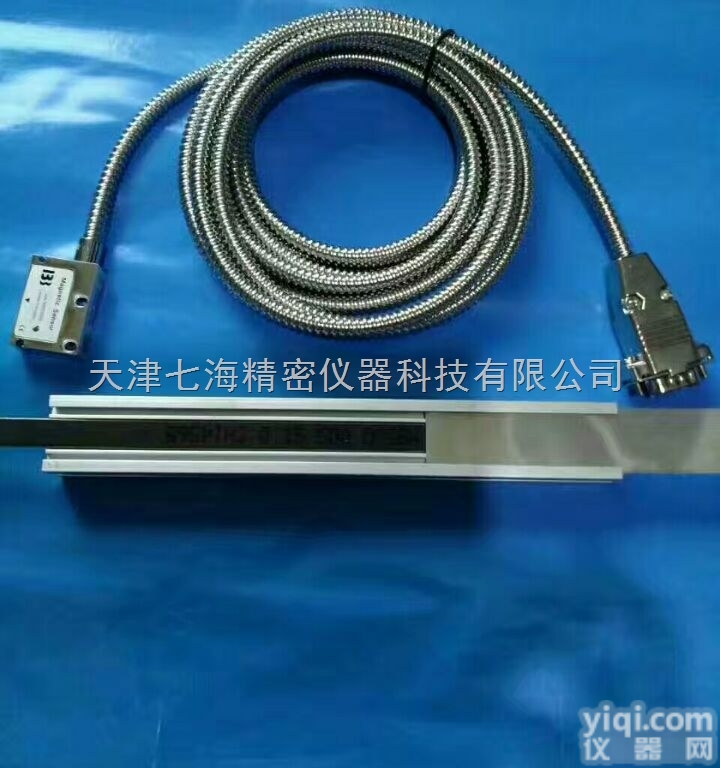

机械安装实物图展示：
