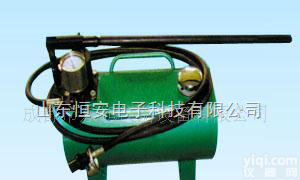

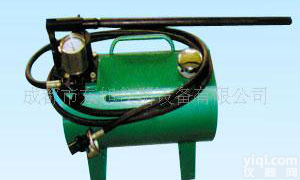

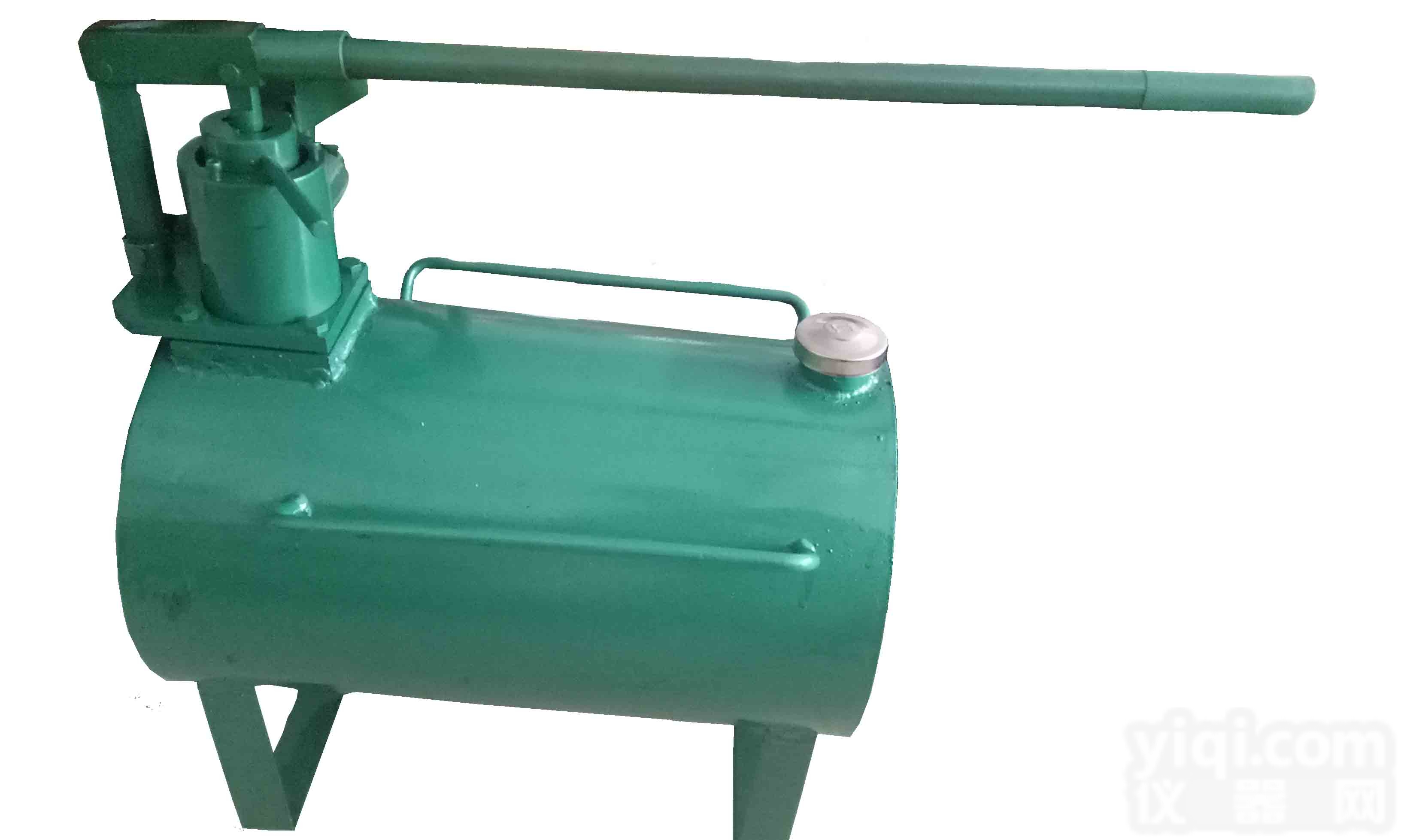

LDZ-40型单体支柱快速升柱器是专为煤矿系统研制的一种手动快速注液工具,主要用于外注式单体支柱在掘进迎头、救护抢险、支护维修及其它无供液地段（巷道）进行临时快速注液支护。
特点：手动、高压、速度快、大流量、移动方便。
技术参数：
（1）外形尺寸：800×625×300mm
（2）箱体容积：26L
（3）排液量：55ml/次
（4）手把力矩：66 N.m
（5）工作压力：0～25 Mpa
（6）重量：22kg
单体支柱快速升柱器操作说明：
1、 低压操作：将变压销提至变压槽上面，将变压杆向右前方推至90度，变压销压变压套与变压槽成“＋”形，即可操作。
2、 撑紧打压：当支柱升起接触到顶板后，低压操作感到吃力时，将变压杆向后扳至90度，变压销进入变压槽内呈现“1” 字 形，即可操作撑紧升压。
一、 操作说明：
1、 用液体为工作面支柱注液，单独配液时乳化液、水的比例不低于工作面德要求，乳化液及水要保持清洁，严禁杂物，以免堵塞。
2、 装乳化液前，拧紧箱体底部的排液阀。
3、 使用前拧紧卸压阀（机身左上部）再搬动操纵杆，排出缸内气体出液后再与支柱连接。
4、 操作时一般不要超过压力量程上限的2/3.
5、 压力表应定期进行检查和标定，安装压力表时不要用手搬动，要用手操作。
6、 松动卸压阀即可卸压。
7、 使用后或长期不用时，要用机油冲洗干净，以防压力表损坏。
二、 单体支柱快速升柱器故障排除：
故障现象
|
原因
|
排除方法
|
打压时压力突然增大
|
1、“○”型密封圈被挤进配合间隙
2、挡圈损坏
|
更换
|
手把向上缓回弹
提手把时压力表数字下降
|
活塞单向阀漏液
|
检修单向阀，损坏时更换
|
1打压时手感压力过大，不出液
2无压力显示
|
单向阀堵塞或锈蚀
|
拆洗
|
打压时手把快速回弹
|
单向阀弹簧断折
|
更换
|
