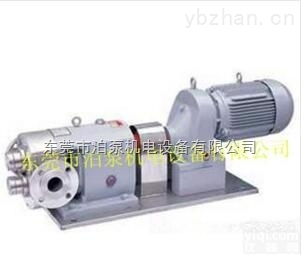

3RP36/1.0 3RP型凸轮转子泵具有腐蚀性和卫生性的介质

产品介绍

一、用途

    用于食品、饮料、酿造、医药、日用化工、石油化工等行业。

二、结构

主要有凸轮转子、轴封、齿轮箱三部分组成，一对同步转动的传动齿轮带动凸轮转子转动，来实现对介质的输送。轴封可以根据不同的工作条件设计为填料密封和机械密封。采用高强度铸铁齿轮箱，螺旋齿轮及重负荷轴承，保证长的寿命，主要部分为盒式装配，不用拆卸齿轮箱便能调整转子的间隙。

O型密封环材质为硅橡胶，当介质具有腐蚀性时，采用聚四氟乙烯。

从电机向泵看，转向为顺时针旋转。

三、型号说明

3RP————凸轮转子泵

21  ————理论排量L/100r

0.6  ————Z大压差MPa

三、选泵时应考虑的主要事项

1. 输送介质的工作温度、粘度、腐蚀性
2. 泵的进出口压力
3. 使用场合的防爆要求
4. 注明泵的型号、设计使用压力、电机防爆级别、介质名称

四、应用领域

石油、市政、消防、造纸、食品、船舶、舱底、海上益油、输送原油、润滑油、化工等领域。

五、工作原理

凸轮转子泵依靠两同步反转动的转子在旋转过程中于进口处产生吸力(真空度)，从而吸入所要输送的物料。两转子将转子室分隔几个小空间，并按ABCD的次序运转;运转至位置A时，只有Ⅰ室中充满介质;到位置B时，B室中封闭了部分介质领导位置C时，A室中也封闭部分介质;到位置D时.A、B室与Ⅱ室相通，介质即被输送至出料口。
