NYP3.6 NYP高粘度转子泵

产品展示

产品介绍

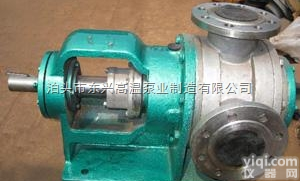

一、NYP高粘度转子泵结构

　　主要由内、外转子、轴、泵体、前盖、托架、密封、轴承等组成。密封有机械密封和填料密封两种形式，对于高温、高粘稠度及腐蚀性较强的介质，选用填料密封。

输送易结晶物料时，在前盖和泵体上可设计带有保温夹套，工作时通过蒸汽保温融化。泵可配安全阀，当泵或管路系统超压时，安全阀打开，形成内部回流，保证系统安全。

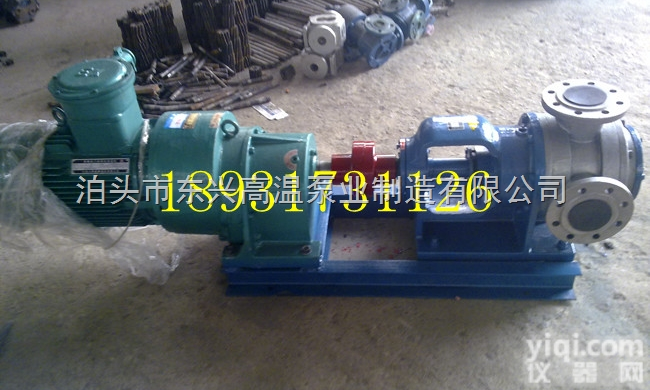

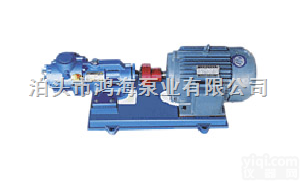

泵装置由泵、电机和底座组成。传动方式有桥式和直联式两种。

从电机端端向泵看为顺时针旋转。

二、NYP高粘度转子泵工作原理

     1、 具有内齿的驱动齿轮（外转子）带动内转子在全封闭的泵体内作同方向转动，泵体和前盖的月牙板使吸入口和排出口隔开。转动时在吸入口形成负压，液体被吸入，转子将液体带到排出口，受压排出泵体，完成了液体的输送。

     2、泵主要有内外转子，轴，泵体，前盖，托架，密封，轴承等组成。密封有机械密封和填料密封两种形式，对于高温、高粘稠度及腐蚀性较强的介质，选用填料密封。

     3、 输送易结晶物料时，在前盖和泵体上可设计带有保温夹套，工作时通蒸汽保温融化。泵可配安全阀，当泵或管路系统超压时，安全阀打开，形成内部回流，保证系统安全。

     4、 泵装置由泵、电机和底座组成。磁力链接方式。从电机端向泵看，为顺时针旋转

三、NYP高粘度转子泵产品优点

(1)输送液体平稳，无脉动、振动小、噪音低。

(2)有很强的自吸性能。

(3)正确选用零件材料，可输送多种有腐蚀性的介质，使用温度可达200℃。

(4)内外转子转向相同，磨损小，使用寿命长。

(5)泵的转速与流量呈线性函数关系，可适当改变转速来改变泵的流量。

(6)特别适用高粘稠度介质的输送。

四、选泵时应考虑的注意事项

1. 介质的润滑性、清洁度、腐蚀性。
2. 介质的粘稠度，温度。
3. 泵进口压力及出口压力，安装高度。
4. 使用场合的防爆要求。
5. 订货时请注明泵型号，设计使用压力，转速，介质粘度，温度，电机防爆级别，介质名称。
