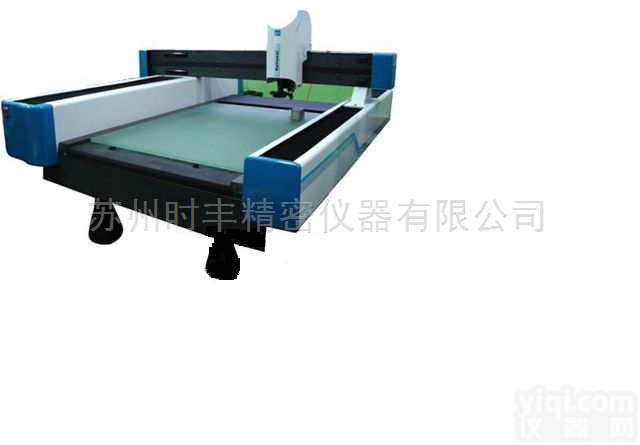

VMS-0810H CNC型影像测量仪

产品信息

VMS-0810H CNC型影像测量仪产品特点
● 整体一体化新外观设计
● X、Y、Z三轴伺服控制、定位精度高，运行平稳
● X、Y向导轨采用高精度花岗石，性能稳定，不易变形
● 操纵秆/鼠标操作、方便易用
● 程控恒流驱动式四环四驱冷光表面光源，可适应复离的工件测量
● 激光指示器指示测量位置，方便快速定位
● Y向传动为定位导向，运行更平稳，精度更高
● VMS-0810H CNC型影像测量仪行程大，测量范围更广

技术规格参数

机台结构



型号VMS-0810HVMS-1012HVMS-1215H
X/Y轴行程(mm)800*10001000*12001200*1500
玻璃台尺寸(mm)885*11581170*9001170*900
外形尺寸(mm)2170*2380*15602370*2580*15602570*2880*1560
整台重量(kg)326037504520
Z轴运动行程200mm
X/Y轴Z大速度300mm/s
光学系统
变倍镜头进口 倍率 0.7X～4.5X
光源表面光源-LED表面环形光源 底光源-LED新型直线光源
光学尺分辨力0.5μm
X/Y示值误差(3+L/200)μm
摄像机彩色1/2"CCD摄像机
激光平面度测量重复性3μm(选配激光位移器时)
物方视场11.1mm～1.7mm
注：物方视场为对角线长度；其它行程可订做
