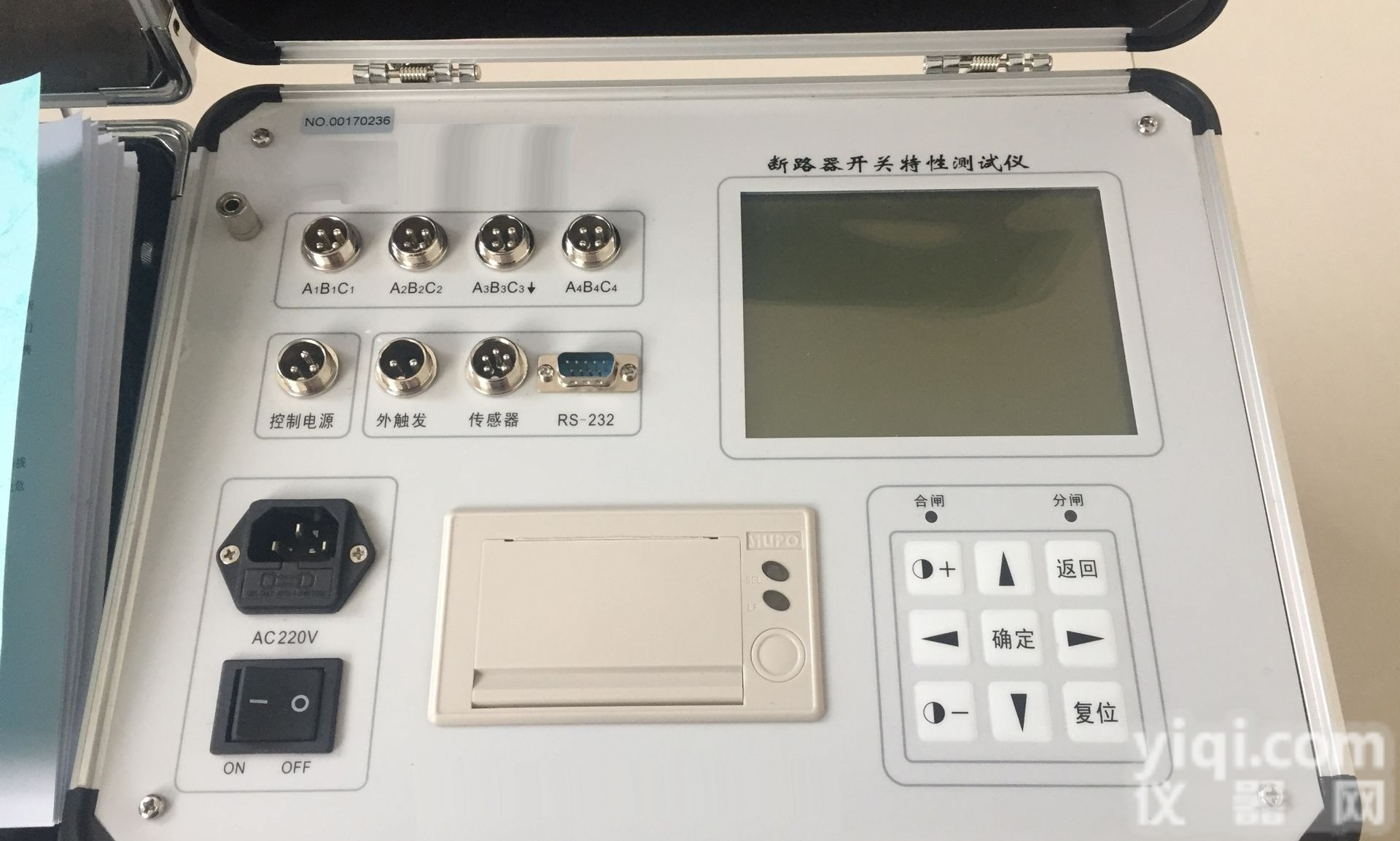

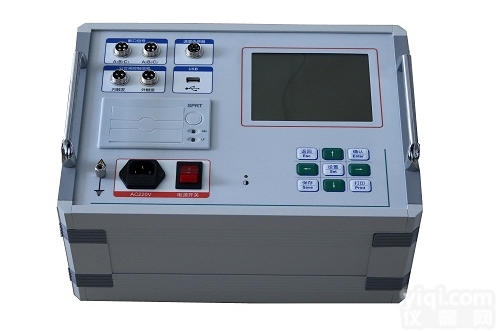

GY2001 承装（修、试）五级断路器测试仪

主要参数

1．时间测量

同时可测量断口数：≤12个

测定过程整定时间：0～6秒

分辨率：0.1ms

2．开关开距、开关超行程、弹跳幅度测量

量程：<1000mm

分辨率：1mm

3．测量误差

时间测量误差：±1%

行程测量误差：±1%.

4．速度测量范围：0～20m/s

5．内置电源

输出电压：20V～230V 误差：1%

6．工作条件

工作电压：AC220V±10%

频率：50Hz

功耗：≤60w

使用环境温度：0～40°C

使用环境湿度：≤90%RH

体积：400×350×200 mm3 重量：7kg

特点

（1）承装（修、试）五级断路器测试仪可做电动操作和手动操作;

（2）适且500KV电压等级以内各种高压断路器的机械动特性测试；

（3）可实测行程和自定义行程；

（4）能够实现断路器的单合、单分、合分、重合,重分操作；

（5）承装（修、试）五级断路器测试仪接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）全部数据，可选择保存50组数据，提供后期查询和上传电脑长久保存,也可现场调阅打印所有数据及运动曲线图；

（6）采用汉字提示以人机对话的方式操作；

（7）数据准确，抗干扰性强，体积小，重量轻，美观大方；

（8）机内配有时钟电路，可显示当前年、月、日、时、分、秒，即使断电，也能自动保存设置数据及测试数据；

（9）机内带有延时保护功能，断路器动作后能自动切断动作电源，很好的保护了断路器设备和高压开关测试仪；

（10）仪器内置直流电源,可选择范围:30-270V/10A),不存在常规整流电源输出瞬间的电压跌落,用以试验开关动作电压非常准确.

（11）能动态地为您分析出断路器每1ms时间内的、行程、速度之间的关系；

（12 可配置上传软件，实现电脑存档和网上查阅, 打印。

术语定义

1.合.分时间:

从接到合(分)闸指令瞬间起到所有极触头都接触(分离)瞬间的时间间隔

2.合.分同期性:

各断口间的触头接触(分离)瞬间的*大时间差异。

3.弹跳时间:

开关动触头与静触头在合(分)闸操作中,从**次合上(分开)开始到*后稳定地合上(分开)为止的时间。

4. 动作时间: (触头动作时间)

从接到合(分)闸指令瞬间起到触头刚运动瞬间的时间.

5. 弹跳次数:

开关动触头与静触头在分（合）闸操作中，分开（合上）的次数。

6. 弹跳幅度:

开关动触头运动过程中,动触头的*大反弹值.

7. 行程:

分、合闸操作中，开关动触头起始位置到任一位置的距离。

8. 开距:

分位置时,开关一极的各触头之间或其连接的任何导电部分之间的总间隙。

9. 超行程:

合闸操作中，开关触头接触后动触头继续运动的距离。

10.过行程:

分、合闸操作中，开关动触头运动过程中的*大行程和稳定后行程的距离差.

11.刚合(分)速度:

开关合(分) 闸过程中,动触头与静触头接触(分离)瞬间的运动速度

12.平均速度: 开关合(分)闸操作中,动触头在整个运动过程中的行程与时间的比值。

13.金短时间:

在合-分操作中，从所有极各触头都接触瞬间起到随后的分操作时在所有极中弧触头都分离瞬间的时间间隔。
