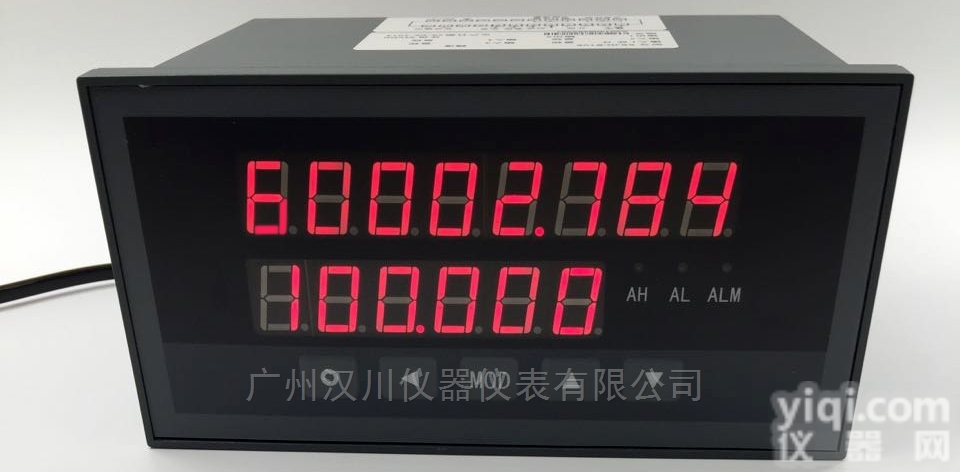

定量加料装置 成套定量控制仪

显示方式
1、带背光大屏幕128×64点阵液晶图形显示器；
2、历史累积流量，瞬时流量，介质温度，介质密度，流量（差压电流、频率）值，时钟，报警状况；
3、0～999999瞬时流量值
4、0～99999999.9999累积值
5、-9999～9999温度补偿
6、-99999～999999流量（差压、频率）值

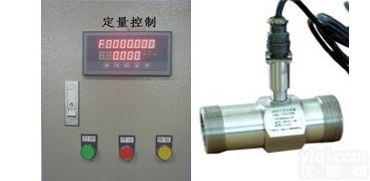

定量加水装置是由流量传感器、流量定量控制仪、电磁阀和配电箱等装置组成。

可实现对流体的定量计量、定量灌装、定量配料等过程的控制。结构如图所示。

定量控器可实现的功能

1.可外接启、停止清零按扭。
2.可同时控制阀及泵的开启。
3.可设置8个常用量。
4.断电，重新启动后按之前定量值继续定量。
5.可查询定量次数，定量量值，定量时间。
6.安装微型打印机可以打印定量数据。
7.全中文液晶显示，操作简单方便。
8.可安装大小阀控制定量，精度更精确。
以上特点是其他定量控制器无法同时实现的，定量控制仪配置，而且可以根据用户要求更改内部程序，使操作更符合现场要求。

主要特点
1、智能流量定量控制仪适用于各种液体介质的流量显示、积算、定量控制功能；
2、可以与多种流量传感器配套使用进行显示、定量控制如：电磁流量计、涡街流量计、孔板流量计、涡轮流量计、V锥流量计、阿牛巴流量计、罗茨流量计、椭圆齿轮流量计、双转子流量计、质量流量计等各种流量计；
3、流量输入通道：可接收频率信号和多种模拟电流信号；
4、温度输入通道：可接收多种模拟电流信号；
5、可提供变送器+24V DC，+12V DC供电电源，带短路保护功能，简化系统，节省投资；
6、容错功能：温度/密度补偿测量信号异常时，用对应的手动设定值进行补偿运算；
7、流量再发送功能，输出流量的电流信号，更新周期1秒，满足自动控制需要；
8、仪表时钟和定时自动抄表功能、打印功能，为计量管理提供方便；
9、丰富的自检和自诊断功能使仪表更易于使用和维护；
10、三级密码设定可防止未经授权的人员改变已设定的数据；
11、仪表内部不设任何电位器、编码开关等可调器件，从而提高仪表的耐震性、稳定性和可靠性；
12、通讯功能：能通过多种通讯方式与上位计算机进行数据通讯，组成能源计量网络系统：
RS-485； RS-232；

控制器原理：

定量计量开始时流量定量控制仪指示电磁阀开启，流体进入流量传感器。流量传感器将流量信号传给定量积算控制仪并开始计量，当流量达到设定值时，定量积算控制仪发出指令使电磁阀断开，恢复到初始的关闭状态。

流量定量控制仪工作原理

根据脉冲（电流）输出的流量传感器计算公式 Q=N/K

式中 Q --------累积流量（单位 升）

N-------- 流量信号脉冲数（次）

K- ------ 仪表常数（次/升）

将仪表常数置入控制仪内，控制仪根据设定值自动计算出其对应的脉冲数（电流），控制仪启动时改变内置的继电器状态，使得控制阀开启，控制仪对来自传感器的脉冲（电流）信号进行计数，到达设定量时恢复继电器的原始状态，控制阀将关闭，从而实现对管道内流量的定量（批量）控制。
