锚杆索应力检测，KJ616锚杆锚索在线监测系统_锚杆锚索应力在线监测系统

•





  "锚杆（索）应力在线监测系统"的主要特点是采用环行总线结构，系统以计算机网络为主体，兼容井下通讯电缆、光缆专线、以太网络多种数据传输模式。
• 系统实际配置根据矿方回采工作面参数。配置原则一般为：锚杆（索）应力监测每隔50米安装一台传感器
• 性能特点



  系统的主要技术指标

  使用环境

  1） 环境温度：0℃～+40℃；

  2） 相对湿度：＜90%（+25℃）；

  3） 大气压力：80kPa～106Pa；

  4） 海拔：＜3000 米；

  5） 无显著振动和冲击的场合；

  6） 允许在煤矿井下含瓦斯等爆炸性气体但无腐蚀性气体的环境中使用；

  系统综合技术指标

  监测服务器操作系统: Windows 2000 service sp4

  数据库平台： SQL server 2005 标准版

  网络平台：局域网

  系统分站容量 1——16 （通讯分站）

  系统监测点数< 1000

  系统通讯距离:通讯线缆：<10km   光纤及以太网<25km

  巡测周期 5秒/分站

  传输接口CAN总线信号 串行异步 通讯速率2400—19200BPS

  传输接口的技术指标

  1) 输入通道 1——4路

  2）输入接口CAN总线信号

  3）输出接口RS-232

  4）安全隔离方式光电耦合（2500V）

  5）电源 AC 220V 0.1A

  6）具有通讯指示灯以及电源上电指示灯

  通讯分站的技术指标

  1） 站点容量 1——16

  2） 显示方式LCD 128*64 LED背光

  3） 通讯方式RS-485 2400bps

  4） 通讯距离1200m (工作面)

  5） 电源DC18V （本安电源）150 mA

  6）防爆形式本质安全型Exibl

  7）缓存容量：32KB

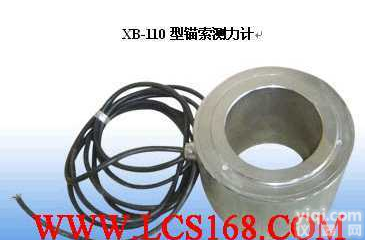

  矿用本安型锚杆（索）应力传感器的技术指标

  1）量程 0——450KN

  2）测量精度1%

  3）输出信号 0——125mV

  4）电源 7——18V

  5）防爆形式本质安全型Exibl

  详细用途



  锚杆（索）应力在线监测系统系统实现以下功能：

  井上计算机动态显示监测参数、报警；

  井下现场显示数据；监测数据自动记录存储；

  连续监测曲线显示、分析；

  历史数据查询及报表输出；

  综合分析及顶板安全评估分析。

  局、矿顶板动态监测网络功能网络用户Web访问模式在线动态监测；

  数据库数据信息共享；

  综合分析及顶板安全评估分析；

  监测日报网上报表；
