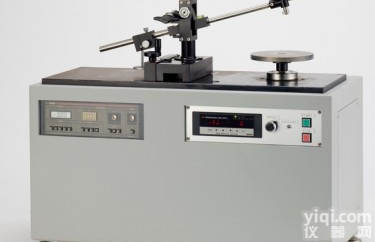

Type：20 日本新东HEIDON Type：20 旋转式摩擦磨损测试仪

旋转式摩擦磨损测量仪
Type:20

●  盘-盘式摩擦磨损测量、球-盘式摩擦磨损测量
转矩传感器直接连接在可搭载试件的转台上。载荷则可以选择面接触的盘与点接触的球压头这两种方式。盘与球压头均能够以自重取得平衡，故可以从低载荷开始进行精度良好的摩擦磨损试验。
●  采用高速旋转转台
Z大转速为3000rpm，故可以进行高速磨损试验。想要进行单一方向高速磨损试验时，适合使用本摩擦磨损试验机。
●  搭载有转矩传感器
转矩传感器直接连接在转台上，故可以捕捉到摩擦的细微变化。
●  平衡臂结构可以应对各种试验
与表面性能试验机TYPE:14FW等一样，采用的是平衡臂结构，故可以使用面、点、线接触等多姿多彩的测头。并且能以10g间隔测量垂直载荷。
主要用途：
● 涂层磨损试验
● 保护涂层的磨损试验
● 各类型盘的摩擦磨损试验
球/销/盘-盘摩擦磨损测量：
● Z大转速为3000rpm，可以进行高速磨损试验
● 适合单一方向高速磨损试验
● 采用的是平衡臂结构，可以使用面、点、线接触等多种摩擦副，并且能以10g间隔测量垂直载荷
TYPE:20  技术规格

	TYPE:20
转速	10～3000rpm （Z大999,999次　附带转速积算仪、数显转速计）
驱动电机	无刷马达
测量范围	0～4000g/cm
转台	φ5inch
压头移动范围	从转台ZX到外周
安全装置	过负载安全装置（OVERLOAD） 高频杂音防止电路
动态应变放大器	零点调整　……　数字伺服自动归零方式 输出（非线性）　……　0～±5V（±0.05％FS以内） 灵敏度切换　……　0/100/50/25/10％FS SN比　……　60dB（Z大灵敏度） 响应频率特性　……　2kHz／-3dB 滤波器　……　1/10/100HZ/PASS（低通滤波器）
使用环境	0～50℃ 85％RH以内　但不会结露
电源	AC100V 50/60Hz
主体尺寸	W630mm x D310mm x H470mm
配件	取样盘　φ5英寸　1台、球压头　1套、成套组合砝码　1套、 中继电缆　1m、电源线（2P、带E地线2m）　1根、地线　1根、 配件罩　1个、零件盒　1箱、操作说明书　1份
选配	摩擦磨损解析软件、　各种测头等
