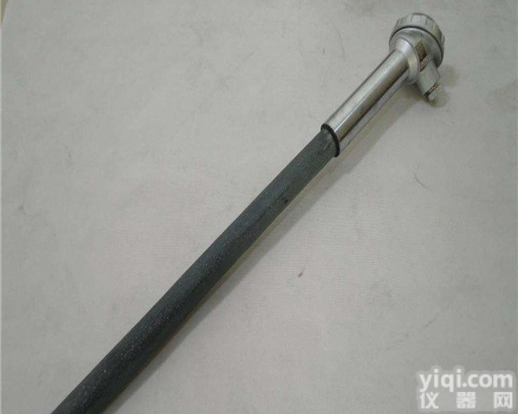

耐磨热电偶WRN-130M WRNM-230 WRNN-331

产地：江苏
供应商：金湖凯铭仪表有限公司
供应商报价：面议
标签：耐磨热电偶WRN-130M WRNM-230 WRNN-331,-1,金湖凯铭仪表有限公司

产品信息

概述装配热电偶—金湖凯铭仪表有限公司咨询：

;

装配热电偶通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体、蒸汽和气体介质以及固体表面温度。主要特点有：装配简单，更换方便；压簧式感温元件，抗振性能好；测温范围大；机械强度高，耐压性能好
　　装配式热电偶通常是由热电极绝缘材料保护管和接线盒等部件组成。其中两热电极一端焊接在一起，起感温元件的作用，是热电偶的核心部份。绝缘材料的作用是将两热电极隔离开，防止短路现像。保护管的作用是使热电极和被测介质不直接接触，此外还起固定和支撑热电偶感温元件的作用。接线盒的作用是用来固定连接感温元件与外接导线，并保护感温元件免受外界气氛侵蚀。
　　产品执行标准：IEC584、IEC1515、GB/T16839-1997、JB/T5582-91
　　装配热电偶热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000Ω.m。

无固定装置式（陶瓷保护管）热电偶

热电偶类别	产品型号	分度号	测温范围	规格		热响应时间（T0.5s）
				直径mm	保护管材料
单支铂铑30-铂铑6	WRB-120-T2	B	0~1600	Φ16	刚玉质	＜150
	WRB-121-T2			Φ25		＜360
双支铂铑30-铂铑6	WRB2-120-T2			Φ16		＜150
	WRB2-121-T2			Φ25		＜360
单支铂铑10-铂铑6	WRS-120-T1	S	0~1300	Φ16	高铝质	＜150
	WRS-121-T1			Φ25		＜360
双支铂铑10-铂铑6	WRS2-120-T1			Φ16		＜150
	WRS2-121-T1			Φ25		＜360
单支镍铬-镍硅	WRK-122-T1	K	0~1100	Φ16	高铝质	＜240
	WRK-123-T1		0~1200	Φ20
双支镍铬-镍硅	WRK2-121-T1		0~1100
单支铂铑30-铂铑6	WRB-130-T2	B	0~1600	Φ16	刚玉质	＜150
	WRB-131-T2			Φ25		＜360
双支铂铑30-铂铑6	WRB2-130-T2			Φ16		＜150
	WRB2-131-T2			Φ25		＜360
单支铂铑10-铂铑6	WRS-130-T1	S	0~1300	Φ16	高铝质	＜150
	WRS-131-T1			Φ25		＜360
双支铂铑10-铂铑6	WRS2-130-T1			Φ16		＜150
	WRS2-131-T1			Φ25		＜360
单支镍铬-镍硅	WRK-133-T1	K	0~1200	Φ20	高铝质	＜240
双支镍铬-镍硅	WRK2-133-T1		0~1100

保护管直径和长度

Φ16单层管		Φ20		Φ25双层管
总线长L	置深l	总线长L	置深l	总线长L	置深l
300	150	400	250	550	400
350	200	450	300	650	500
400	250	550	400	900	750
450	300	650	500	1150	1000
550	400	900	750	1650	1500
650	500	1150	1000	2150	2000
900	750	1650	1500
1150	1000	2150	2000

装配式热电偶型号规格

热电偶类别	产品型号	分度号	使用温度范围	保护管材料	规格
					总长
单支镍铬硅-镍硅	WRN-	N	0~1050℃	304 316L 310S GH3030 GH3039	300 350 400 450 500 550 650 900 1150 1650 2150
双支镍铬硅-镍硅	WRN2-
单支镍铬-镍硅	WRK-	K (EU-2)*	0~800℃ 0~1000℃	304 321 316L 310S GH3030
双支镍铬-镍硅	WRK2-
单支镍铬-康铜	WRE-	E (EA-2)*	0~600℃	304 321 316L
双支镍铬-康铜	WRE2-
单支铁-康铜	WRJ-	J	0~600℃	304 321 316L
双支铁-康铜	WRJ2-
单支铜-康铜	WRT-	T	0~500℃	304 321 316L
双支铜-康铜	WRT2-

注：

1) 热响应时间T0.5<90秒
2) 打“* ”分度号作特殊规格订货
●无固定安装装置
产品型号

WRN(单、双支)-120、121、130、131
WRK(单、双支)-120、121、130、131
WRE(单、双支)-120、121、130、131
WRJ(单、双支)-120、121、130、131
WRT(单、双支)-120、121、130、131

● 固定螺纹安装装置

WRN(单、双支) -220、221、230、240、241
WRK(单、双支) -220、221、230、240、241
WRE(单、双支) -220、221、230、240、241
WRJ(单、双支) -220、221、230、240、241
WRT(单、双支) -220、221、230、240、241

固定焊接螺纹规格对照表
材料：SUS304或SUS316L

型号	M	H	S	D		型号	M	H	S
/PS-01	M27*2	32mm	32mm	Φ39		/PS-06	1/8NPT#	10mm	16mm
/PS-02	M33*2#	32mm	36mm	Φ44		/PS-07	1/4NPT#	14mm	19mm
/PS-03	G1/2”#	20mm	27mm	Φ34		/PS-08	1/2NPT#	25mm	27mm
/PS-04	G3/4”	25mm	32mm	Φ39		/PS-08	3/4NPT	25mm	32mm
/PS-05	G1”#	30mm	36mm	Φ44		/PS-10	1NPT#	30mm	38mm

公称压力：10MPa

注：螺纹尺寸中大“#”符号表示外保护管直径应相应调整。
● 活动法兰安装装置
产品型号：

WRN(单、双支)—320，321，330，331
WRK(单、双支)—320，321，330，331
WRE(单、双支)—320，321，330，331
WRJ(单、双支)—320，321，330，331
WRT(单、双支)—320，321，330，331

活动法兰
材料：铸铁

型号	d	D	Do	do	公称压力
/PF-01	Φ12	Φ70	Φ54	Φ6	常压
/PF-02	Φ16
/PF-03	Φ20

● 固定法兰安装装置
产品型号：

WRN(单、双支)—420，421，430，431，440，441
WRK(单、双支)—420，421，430，431，440，441
WRE(单、双支)—420，421，430，431，440，441
WRJ(单、双支)—420，421，430，431，440，441
WRT(单、双支)—420，421，430，431，440，441

固定法兰
材料：321、321、316L、45#钢

Pg(公斤/厘米2Kg/cm2)	法兰主要尺寸（mm）	Dg（mm）
Pg(公斤/厘米2Kg/cm2)	法兰主要尺寸（mm）	10	15	20	25	32	40
1、1.5和6	D	75	80	90	100	120	130
	D1	50	55	65	75	90	100
	D2	32	40	50	60	70	80
	N	4	4	4	4	4	4
	Do	12	12	12	12	14	14
10	D	90	95	105	115	135	145
	D1	60	65	75	85	100	110
	D2	40	45	55	65	78	85
	N	4	4	4	4	4	4
	Do	14	14	14	14	18	18
16	D	90	95	105	115	135	145
	D1	60	65	75	85	100	110
	D2	40	45	55	65	78	85
	N	4	4	4	4	4	4
	Do	14	14	14	14	18	18
25	D	90	95	105	115	135	145
	D1	60	65	75	85	100	110
	D2	40	45	55	65	78	85
	N	4	4	4	4	4	4
	Do	14	14	14	14	18	18
40	D	90	95	105	115	135	145
	D1	60	65	75	85	100	110
	D2	40	45	55	65	78	85
	N	4	4	4	4	4	4
	Do	14	14	14	14	18	18

● 锥形固定螺纹安装装置

热电偶类别	产品型号	分度号	测温范围	保护管材料	螺纹规格	规格		接线盒形式
						总长L	插深l
单支镍铬-镍硅	WRK-630/PS-01	K (EU-2)*	0~600℃	321 316L	M27*2	225 250 300 350 400 450 500 550	75 100 150 200 250 300 350 400	防水式
	WRK-630/PS-02				M33*2
	WRK-630/PS-05				G1”
双支镍铬-镍硅	WRK2-630/PS-01				M27*2
	WRK2-630/PS-02				M33*2
	WRK2-630/PS-05				G1”
单支镍铬-康铜	WRE-630/PS-01	E (EA-2)*	0~600℃	321 316L	M27*2
	WRE-630/PS-02				M33*2
	WRE-630/PS-05				G1”
双支镍铬-康铜	WRE2-630/PS-01				M27*2
	WRE2-630/PS-02				M33*2
	WRE2-630/PS-05				G1”

注
　　 1)响应时间T0.5<90秒
　　 2)打“*”分度号作特殊规格订货
　　 3)公称压力：30Mpa, 流速<80m/s

● 焊接固定锥形保护管式热电偶

热电偶类别	产品型号	分度号	测量范围	保护管材料	热响应时间T0.5s	工作端形式
单支镍铬-镍硅	WRK-624	K (EU-2)*	0~600℃	不锈钢 1Cr18Ni9Ti	＜20	接壳式
单支镍铬-镍硅	WRK-625	K (EU-2)*			＜30	绝缘式
单支镍铬-康铜	WRE-624	E (EA-2)*			＜20	接壳式
单支镍铬-康铜	WRE-625	E (EA-2)*			＜30	绝缘式

注:
1)响应时间T0.5<90秒
2)打“*”分度号作特殊规格订货
3)公称压力：30Mpa, 流速<80m/s
●活动法兰角尺形热电偶

热电偶类别	产品型号	分度号	测温范围	规格	接线盒形式
				总长L
单支镍铬-镍硅	WRK-530	K (EU-2)*	0~800℃	500500 750750	防水式
