849 Agilent/安捷伦 849 手动步进衰减器
- 型号：849
- 产地：美国
- 供应商：深圳市瑞普高电子有限公司
- 供应商报价：面议
- 标签：Agilent/安捷伦 8495A 手动步进衰减器,2000,深圳市瑞普高电子有限公司
产品库
| 品牌 | 安捷伦 |
|---|
HP-849步进衰减器手动步进衰减器 在dc~4 GHz、dc~18 GHz和dc~26.5 GHz三个频率范围提供快速、精确的信号电平控制。它们的特点是在多种频率、衰减和连接器选件的情况下都具有优良的重复性和可靠性。 衰减重复性规定为每部分5百万次周期小于0.03 dB(18~26.5 GHz为 0.05dB)。这就保证用在自动测试系统中时有小的测量不确定度和高的置信度。机电步进衰减器产品详细信息
HP-849步进衰减器
手动步进衰减器
在dc~4 GHz、dc~18 GHz和dc~26.5 GHz三个频率范围提供快速、精确的信号电平控制。它们的特点是在多种频率、衰减和连接器选件的情况下都具有优良的重复性和可靠性。
衰减重复性规定为每部分5百万次周期小于0.03 dB(18~26.5 GHz为0.05dB)。这就保证用在自动测试系统中时有小的测量不确定度和高的置信度。机电步进衰减器具有高性能测试和测量设备所要求的小驻波比、低插入损耗和高精度。
精密电镀片簧接触将衰减单元(兰宝石和氧化铝衬底上的小型氮化钽薄膜T型衰减器)从信号路径中移出。独特的过程控制和材料选择保证有无与伦比的寿命和接触重复性。
特点
型号 | 8494A 8494G | 8494B 8494H | 849 8495G | 8495B 8495H | 8496A 8496G | 8496B 8496H | 8495K 8495D | 8497K |
频率范围 | dc-4GHz | dc-18GHz | dc-4GHz | dc-18GHz | dc-4GHz | dc-18GHz | dc-26.5GHz | dc-26.5GHz |
衰减 | 0-11dbm | 0-11dbm | 0-70dbm | 0-7dbm | 0-110dbm | 0-110dbm | 0-70dbm | 0-90dbm |
步进 | 1dbm | 1dbm | 10dbm | 10dbm | 10dbm | 10dbm | 10dbm | 10dbm |
HP-849步进衰减器
频率4GHz
步进10db
范围0-70db Frequency
Range: dc to 4GHz
Attenuation Range: 0 to 70 dB, 10 dB steps Insertion Loss at0
dB: 0.4 dB +0.07 dB/GHz
Maximum SWR:1.35
Repeatability Life: 0.03 dB maximum
可编程衰减器HP-8496A
频率4GHz
步进10db
范围0-110db Frequency
Range: dc to 4GHz
Attenuation Range: 0 to 110 dB, 10 dB steps Insertion Loss at0
dB: 0.4 dB +0.07 dB/GHz
Maximum SWR:1.35
RepeatabilityLife: 0.03 dB maximum
可编程衰减器HP-8494A
频率4GHz
步进1db
范围0-11db Frequency
Range: dc to 4GHz
Attenuation Range: 0 to 11dB, 1 dB steps Insertion Loss at0
dB: 0.4 dB +0.07 dB/GHz
Maximum SWR:1.35
RepeatabilityLife: 0.03 dB maximum
HP-8494B步进衰减器
的RF性能
*频率dc-18GHz
*步进1db
*范围0-11db Frequency
*0 dB时的插入损耗：0.6 dB + 0.09 dB/GHz
*Z大驻波比：8 GHz时为1.5，12.4 GHz时为1.6，18 GHz时为1.9
*重复使用寿命：0.03 dBZ大值，每部分重复500万次
*Z大RF输入功率：1 W（平均值），100 W（峰值）
特性
*连接器类型：可选择N型阴头、SMA阴头、APC-7
*串联：11716A衰减器互连套件，N型
HP-8495B步进衰减器
的RF性能
*频率dc-18GHz
*步进10db
*范围0-70db Frequency
*0 dB时的插入损耗：0.6 dB + 0.09 dB/GHz
*Z大驻波比：8 GHz时为1.5，12.4 GHz时为1.6，18 GHz时为1.9
*重复使用寿命：0.03 dBZ大值，每部分重复500万次
*Z大RF输入功率：1 W（平均值），100 W（峰值）
特性
*连接器类型：可选择N型阴头、SMA阴头、APC-7
*串联：11716A衰减器互连套件，N型
HP-8496B步进衰减器
的RF性能
*频率dc-18GHz
*步进10db
*范围0-110db Frequency
*0 dB时的插入损耗：0.6 dB + 0.09 dB/GHz
*Z大驻波比：8 GHz时为1.5，12.4 GHz时为1.6，18 GHz时为1.9
*重复使用寿命：0.03 dBZ大值，每部分重复500万次
*Z大RF输入功率：1 W（平均值），100 W（峰值）
特性
*连接器类型：可选择N型阴头、SMA阴头、APC-7
*串联：11716A衰减器互连套件，N型
HP-8494G步进衰减器
主要技术指标
*频率范围：直流到4 GHz
*衰减范围：0至11 dB，1 dB步进
*0 dB时的插入损耗：0.6 dB +0.09 dB/GHz
*Z大驻波比：1.5
*重复使用寿命：0.03 dBZ大值，每部分重复500万次
*Z大射频输入功率：1W（平均值），100 W（峰值）
*连接器类型：可选择N型阴头、SMA阴头、APC-7
*编程连接器：12针Viking，可选14针DIP
HP-8495G步进衰减器
主要技术指标
*频率范围：直流到4 GHz
*衰减范围：0至70 dB，10 dB步进
*0 dB时的插入损耗：0.6 dB +0.09 dB/GHz
*Z大驻波比：1.5
*重复使用寿命：0.03 dBZ大值，每部分重复500万次
*Z大射频输入功率：1W（平均值），100 W（峰值）
*连接器类型：可选择N型阴头、SMA阴头、APC-7
*编程连接器：12针Viking，可选14针DIP
HP-8496G步进衰减器
主要技术指标
*频率范围：直流到4 GHz
*衰减范围：0至110 dB，10 dB步进
*0 dB时的插入损耗：0.6 dB +0.09 dB/GHz
*Z大驻波比：1.5
*重复使用寿命：0.03 dBZ大值，每部分重复500万次
*Z大射频输入功率：1W（平均值），100 W（峰值）
*连接器类型：可选择N型阴头、SMA阴头、APC-7
*编程连接器：12针Viking，可选14针DIP

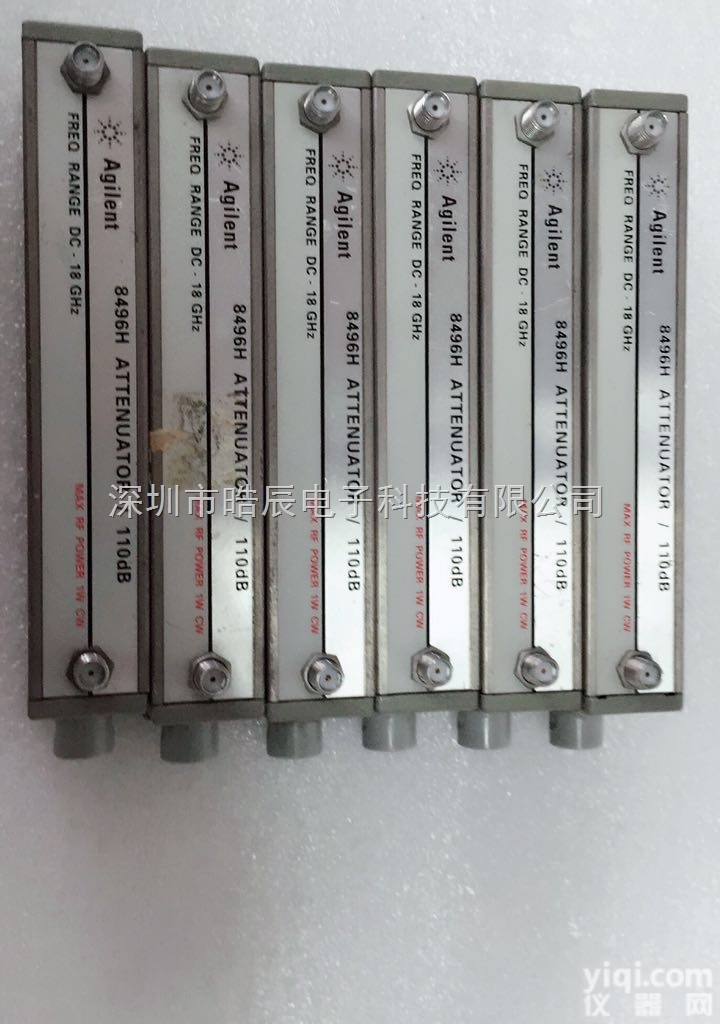

HP-8496H步进衰减器
的RF性能
*频率范围：直流至18 GHz
*衰减范围：0至110 dB，10 dB步进
*0 dB时的插入损耗：0.6 dB + 0.09 dB/GHz
*Z大SWR：1.5至8 GHz、1.6至12.4 GHz、1.9至、18 GHz
*Z大RF输入功率：1 W（均值），100 W（峰值）
特性
*可重复能力：0.03 dBZ大值，每部分可重复500万次
*连接器类型：可选择N型阴头，SMA阴头，APC-7
*编程连接器：12针Viking，可选14针DIP
HP-8494H步进衰减器
的RF性能
*频率范围：直流至18 GHz
*衰减范围：0至11dB，1dB步进
*0 dB时的插入损耗：0.6 dB + 0.09 dB/GHz
*Z大SWR：1.5至8 GHz、1.6至12.4 GHz、1.9至、18 GHz
*Z大RF输入功率：1 W（均值），100 W（峰值）
特性
*可重复能力：0.03 dBZ大值，每部分可重复500万次
*连接器类型：可选择N型阴头，SMA阴头，APC-7
*编程连接器：12针Viking，可选14针DIP
HP-8495H步进衰减器
的RF性能
*频率范围：直流至18 GHz
*衰减范围：0至70 dB，10 dB步进
*0 dB时的插入损耗：0.6 dB + 0.09 dB/GHz
*Z大SWR：1.5至8 GHz、1.6至12.4 GHz、1.9至、18 GHz
*Z大RF输入功率：1 W（均值），100 W（峰值）
特性
*可重复能力：0.03 dBZ大值，每部分可重复500万次
*连接器类型：可选择N型阴头，SMA阴头，APC-7
*编程连接器：12针Viking，可选14针DIP
