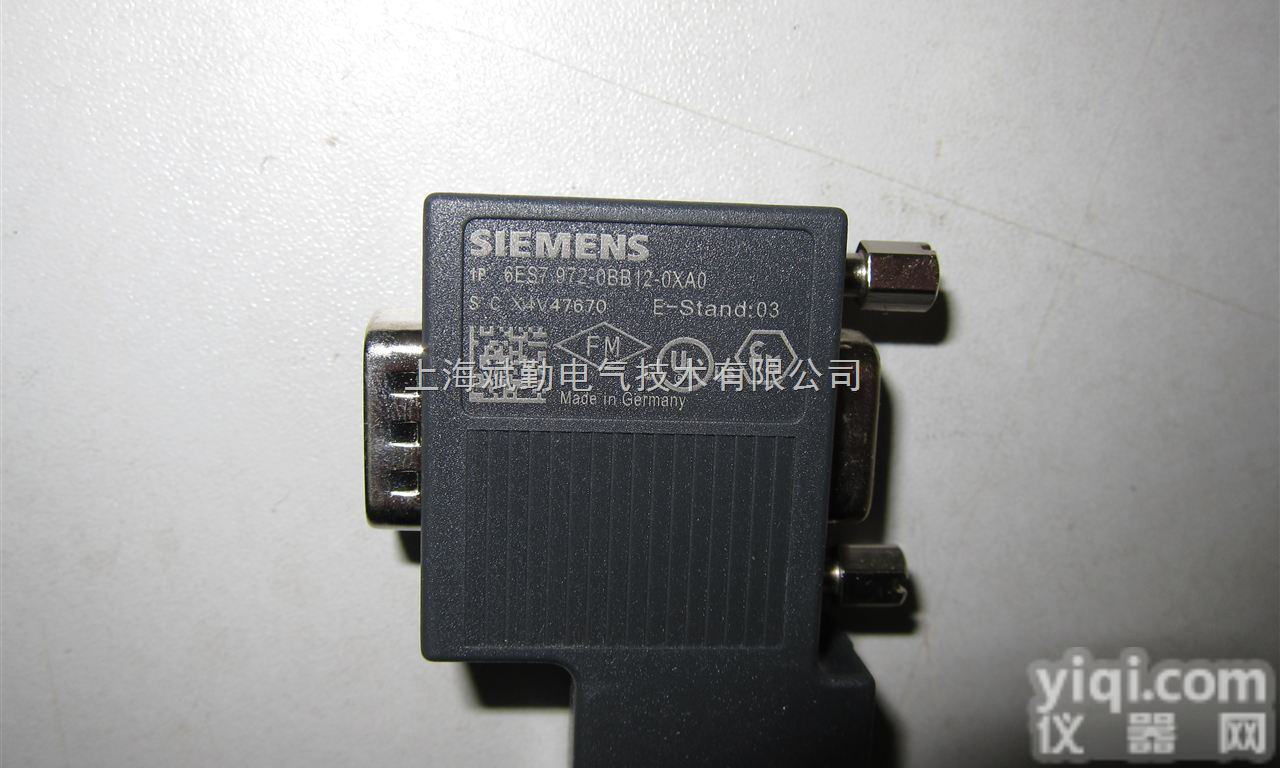

西门子DP 接头, 90 度出线, 带有 PG 接口

西门子DP 接头, 90 度出线, 带有 PG 接口

6AG1500-0EA02-2AA0 SIPLUS NET PB CONNECTOR FOR -25 ... +60 DGR C AND MED BASED ON 6GK1500-0EA02         6AG1972-0BA12-2XA0 SIPLUS DP PB CONNECTOR W R - 90 DEGREES CABLE OUTLET -25 ... +70 DEGREES C WITH CONFORMAL COATING BASED ON 6ES7972-0BA12-0XA0         6AG1972-0BB12-2XA0 SIPLUS DP PB-CONNECTOR M R - M PG - 90 DGR CABLE OUTLET -25 ... +70 DEGREES C WITH CONFORMAL COATING BASED ON 6ES7972-0BB12-0XA0         6ES7972-0BA12-0XA0 DP 接头, 90 度出线, 不带 PG 接口         6ES7972-0BA30-0XA0 BUSANSCHLUSS-SIMATIC DP，总线连接器，用于PROFIBUS，带斜出线电缆，绝缘刺破连接装置（W X H X D）15 X 58 X 34 MM，高达1.5 MBIT/S，无 LAN端接电阻         6ES7972-0BA42-0XA0 DP 接头, 35 度出线, 不带 PG 接口         6ES7972-0BA52-0XA0 DP 接头, 90 度出线, 不带 PG 接口, 快连式         6ES7972-0BA60-0XA0 DP 接头, 35 度出线, 不带 PG 接口, 快连式         6ES7972-0BA70-0XA0 PROFIBUS DP 接头, 90 度出线, 不带 PG 接口         6ES7972-0BB12-0XA0 DP 接头, 90 度出线, 带有 PG 接口

• 一、概述：

  西门子总线连接器6ES7 972-0BB41-0A0 6ES7 972-0BA41-0A0 6ES7 972-0BB12-0A0 6ES7 972-0BA12-0A0 6ES7 972-0BB50-0A0 6ES7 972-0BA50-0A0

  二、详细说明：

  西门子总线连接器 6ES7 972-0BB41-0A0 6ES7 972-0BA41-0A0 6ES7 972-0BB12-0A0 6ES7 972-0BA12-0A0 6ES7 972-0BB50-0A0 6ES7 972-0BA50-0A0

  用于 PROFIBUS 的 RS485 总线连接器，可用于连接 PROFIBUS 节点或 PROFIBUS 网络部件到 PROFIBUS 总线电缆。

  Design

  通信模块具有以下机械特性：

• 结实的塑料护壳
• LED指示灯:
  用于显示“发送”、“接收”或“故障”。
• 一个（CP 441-1）或二个（CP 441-2）插槽，用于插入接口模板。用于物理传输介质 RS 232C (V.24), RS 422/485 或 20 mA (TTY) 的接口模块可插入到插槽中

• CP 441-1 和 CP 441-2 可以在扩展机架中使用。但是，必须保证 K 总线信号的传输。

  驱动程序

  提供了用于 CP 441-2 的具有不同负荷能力的驱动程序：

• Modbus：
  用于符合 MODBUS 协议的通讯，具有 RTU 格式：
  • MODBUS 主站；主站/从站连接，SIMATIC S7 作为主站.
  • Modbus 从站；以 SIMATIC S7 作为从站的主站-从站连接，无法实现从站到从站的报文帧流量。

• CP 441-2 的两个串口可以分别使用不同的标准协议或可下载用于 V.24/TTY/X.27 接口模块的驱动程序。





  Functions

  用户友好的功能使这些通信模块应用更灵活、更经济：

• 不同的传输协议：
  • 3964(R), 用于连接西门子设备上；
  • RK 512, 用于连接 PC（只能通过 CP 441-2 连接）；
  • 打印机驱动程序，用于控制打印机；
  • ASCII，用于方便连接第三方设备；
  • 对于 CP 441-2, 也可以使用 Modbus RTU（需重新装载驱动程序)

• 参数分配

  CP 441-1 和 CP 441-2 通信模块的参数化非常方便：

• 通过 STEP 7 进行通信组态：
  通过利用通信组态，用户可以定义使用哪种通信协议，或者使用哪种特性。
• 通过 CPU 进行参数分配：
  编程器已经连接至 CPU。通过 C 总线进行 CP 通信。

• 组态数据存储在 CPU 存储卡中的数据块中。更换模块时，新模块可以立即使用。

• 组态软件包(CD盘)：
  带有电子手册和参数化输入屏幕。 从 STEP 7 V11 (TIA Portal) 起，已经集成了必要的参数化输入屏幕。

• 组态驱动

  驱动程序的加载和组态需要 SIMATIC PtP CP 可装载驱动程序组态软件包和 STEP 7（V5.3 或更高版本）。驱动程序通过硬件加密狗进行保护。

  说明



  在不使用昂贵的常用玻璃光纤插头粘接方法的情况下，新的 FastConnect FO系统可实现在现场安装玻璃光纤。





• 用于将 PROFIBUS 节点连接到 PROFIBUS 总线电缆
• 安装方便
• FastConnect 插头采用绝缘刺破连接技术，可确保极短的组装时间
• 集成端接电阻 (6ES7 972-0BA30-0A0 中不具有)
• 通过带 Sub-D 接口的连接器可以连接编程器，无需额外安装网络节点

用于 PROFIBUS 的 RS485 总线连接器，可用于连接 PROFIBUS 节点或 PROFIBUS 网络部件到 PROFIBUS 总线电缆。

提供有各种类型的总线连接器，可优化用于连接的设备：

• 总线连接器具有轴向电缆引出线（180°），可用于如 PC 和 SIMATIC HMI OP，传输速率高达 12 Mbit/s，带集成的总线端接电阻
• 带垂直电缆引出线的总线连接器（90°）；

这种接头采用垂直电缆引出线（有或没有编程器接口），数据传输速率高达 12 Mbit/s，带集成的终端电阻。传输速率为 3、6 或12 Mbit/s 时，在带编程器接口的总线接头和编程器之间，需要使用 SIMATIC S5/S7 连接电缆。

• 有 30°电缆引出线的总线接头（经济型），无编程器接口，数据传输速率Z大为 1.5 Mbit/s，无集成的总线端接电阻。
• PROFIBUS 快速连接 RS485 总线接头（90°或 180°电缆引出线），传输速率Z大为 12Mbit/s，采用绝缘刺破技术可实现快速简单安装（用于硬线和软线）。

总线连接器可直接插入到 PROFIBUS 站或 PROFIBUS 网络组件的 PROFIBUS 接口（9 针 Sub-D 接口）中。

可使用 4 个端子在插头中连接进入和离开的 PROFIBUS 电缆。

通过从外部清晰可见的便于接触的开关，可以连接总线连接器中集成的总线端接器（不适用于 6ES7 972-0BA30-0A0）。在此过程中，连接器中的进线和出线总线电缆是分开的（隔离功能）。

必须在 PROFIBUS 网段的两端进行这种连接。
