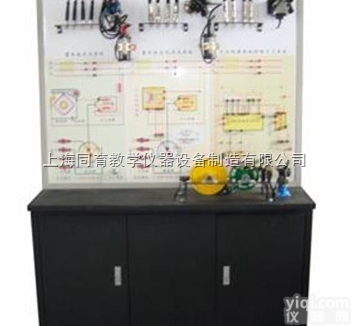

RZ-SJB002DH3 汽车三种发动机点火系统示教板

型号:RZ-SJB002DH3

使用环境：温度-40℃～50℃；湿度≤80％

点火模式：霍尔式、整体式、独立式

工作电压：220V配备漏电保护开关   频率：50/60HZ；

功率：350W

示教板尺寸：1200×1100×200（长×宽×厚）

储物柜规格：1200×500×700（长×宽×高）标配桌子

整体台架采用国际标准规格方管、角铁进行无缝式焊接，表面进行抛光打磨后进行高温喷塑处理，可防腐蚀抗老化，不褪色等，台架底部装有万向自锁脚轮，便于台架移动教学；

控制面板采用纯铝塑板，控制面板上绘有彩色与原车控制系统相一致的直观点火系统原理图，并配有使用说明书及实验指导书等。

产品组成：

产品组成:发动机控制单元、点火线圈、发动机转速传感器、霍尔传感器、火花塞和高压线、,点火开关、测端子、智能故障设置盒总成、可移动台架或储物柜、使用说明书及实验指导书等等。

功能特点

本实验台可使学生了解发动机三种点火系统的基本构造及工作原理，通过实物认识各传感器及执行器的位置及工作原理。

通过显而易见的电脑检测端子，配合万用表检测执行器的电压及电阻值。

设置三种点火系统常见故障，通过故障显示，进行学生故障分析、检测诊断实训，培养学生故障分析检测诊断思维能力

分为蓄电池点火系统、霍尔效应无触点点火系统以及无分电器电控点火系统，三种形式各自独立运行

电子式定速巡航系统示教板 帕萨特

型号：RZ-SJB008XH

使用环境：-40℃～+50℃；湿度≤80％

汽车型号：帕萨特B5

工作电压：AC220V转换为DC12V

频率：50/60HZ；

功率：350W

示教板尺寸：1200×1100×200（长×宽×厚）

台架规格：1200×550×700（长×宽×高）

万向自锁脚轮台架活动灵活，便于移动教学；整体台架采用刚性结构焊接，所用材料冷轧板采用国标标准材料，支撑可靠，表面喷塑处理防腐蚀抗老化，不褪色

控制面板采用纯铝塑板，控制面板上绘有彩色与原车控制系统相一致的直观巡航系统原理图，并配有使用说明书及实验指导书等。

产品组成：

产品组成: 发动机及巡航控制单元、电子节气门、巡航开关、组合仪表、车速传感器、发动机转速传感器、可移动台架、使用说明书及实验指导书等等。

功能特点

1.本实验台可使学生了解巡航系统的基本构造及工作原理，通过实物认识各传感器及执行器的位置及工作原理。

2.通过显而易见的电脑检测端子，配合万用表检测执行器的电压及电阻值。

3.设置巡航系统常见故障，通过故障显示，进行学生故障分析、检测诊断实训，培养学生故障分析检测诊断思维能力

4.车速设定。当按下车速设置开关后，就能存储该时间的行驶速度，并能保持一定速度行驶。

5.消除功能。当踩下制动踏板，上述巡航功能立即失效。但是，巡航设置速度继续存储。

6.恢复功能。当按恢复开关则能恢复原来存储的车速。

7.滑行。持续按下开关进行减速，以离开开关时的速度作巡航行驶。

8.加速。持续按下开关进行加速，以不操纵开关时的车速进入巡航行驶。

9.速度微调升高。在巡航速度行驶中，当操纵开关以ON~OFF方式变换时使车速稍稍上升。

10.低速自动消除功能。当车速小于40km/h时，存储的车速消失，并不能再恢复此速度。

11.制动踏板消除功能。在制动踏板上装有两种开关，一个用于对ECU的信号消除；另一个是直接使执行元件工作停止。
