富士fuji电荷输出型加速度传感器（推荐产品）_详细资料

产品信息

加速度传感器用于各种设备异常振动的监测和设备诊断（钢铁厂、石油化工厂、发电厂旋转机械等）、产品振动特性研究、可靠性试验及出厂检测（汽车、飞机、手机等）、不平衡振动测定（转盘、研磨盘、硅片清洗机）、大型建造物的抗震性研究（建筑、桥梁、隧道等）、空调机运转状态监测、管道阀门的泄漏检测、产品运输时的振动冲击检测、车辆加驶特性研究、YL领域等，随着测试产品的发展和完善，振动试验成为很多领域独立解决问题的方法。

日本富士有单轴电荷输出型、单轴电压输出型、3轴电荷输出型、３轴电压输出型、振动和温度双输出型传感器、振动和声发射双输出型传感器、振动和力双输出传感器、还有泄漏监测用等特殊传感器。

小型电荷加速度传感器：S04SG、S06CG、S2SG、S2SCG、B21SG、S1SCG、S3SC、S6CG、P3SCM、S2SCB

小型防水电荷加速度传感器：SW05SG、BW21SG

通用型电荷加速度传感器：S21C、S41SCB、S31SC、S51C、P51C、S51SC、S12C、S12SC、

高灵敏度电荷加速度传感器：S42SC、S13SC、B24CM

高温型电荷加速度传感器：P11CH、P51SCH

防水型电荷加速度传感器：SW11SB、SW51M

低价位电荷加速度传感器：B51SGM

以上型号技术参数表：

型号	重量	灵敏度	谐振频率	频率范围	Z大使用加速度	耐冲击性	接口	使用温度范围
	g	pC/m/s2	kHz	Hz±3dB	m/s2	m/s2		℃
小　　型
S04SG	0.2	0.035	≥60	fc~20000	100000	100000	Cable 1m Miniature(10-32)	-50~+160
S06CG	0.7	0.061	≥60	fc~20000	5000	10000	C29-103R(M3)	-50~+160
S2SG	0.6	0.16	48	fc~20000	10000	100000	Cable 1m Miniature(10-32)	-20~+160
S2SCG	0.8	0.17	40	fc~18000	10000	100000	C29-103R(M3)	-50~+160
B21SG	1.3	1.84	5	fc~2000	5000	10000	Cable 2m Miniature(10-32)	-20~+120
S1SCG	1	0.122	≥60	fc~25000	10000	30000	C29-103R(M3)	-50~+160
S3SC	2	0.3	≥60	fc~20000	50000	100000	C29-103R(M3)	-20~+150
S6CG	4	0.632	37	fc~12000	10000	30000	小型 Miniature(10-32)	-50~+160
P3SCM	2.7	0.3	≥60	fc~30000	100000	100000	C29-103R(M3)	-20~+80
S2SCB	1.9	0.2	≥60	fc~20000	5000	10000	C29-103R(M3)	-50~+160
小型防水
SW05SG	0.2	0.0459	≥60	fc~20000	100000	500000	Cable 2m Miniature(10-32)	-50~+160
BW21SG	1.3	1.84	5	fc~2000	5000	10000	Cable 2m Miniature(10-32)	-20~+120
通用型
S21C	12	1.5	46	fc~15000	20000	30000	小型 Miniature(10-32)	-20~+120
S41SCB	13.5	3.67	38	fc~13000	5000	15000	小型 Miniature(10-32)	-50~+160
S31SC	28	3	26	fc~8000	2500	5000	小型 Miniature(10-32)	-20~+150
S51C	23	5	26	fc~10000	5000	10000	小型 Miniature(10-32)	-20~+120
P51C	25	5	32	fc~12000	16000	20000	小型 Miniature(10-32)	-40~+150
S51SC	29	5	30	fc~11000	16000	20000	小型 Miniature(10-32)	-40~+150
S12C	35	10	17	fc~7000	5000	10000	小型 Miniature(10-32)	-20~+120
S12SC	35	10	17	fc~7000	5000	10000	小型 Miniature(10-32)	-20~+120
高灵敏度型
S42SC	100	35	14	fc~5000	1250	2500	小型 Miniature(10-32)	-20~+120
S13SC	230	100	8	fc~3000	500	1000	小型 Miniature(10-32)	-20~+140
B24CM	190	1500	1.4	fc~500	500	1000	小型 Miniature(10-32)	-10~+60
高温型
P11CH	25	1	≥60	fc~16000	8000	16000	小型 Miniature(10-32)	-20~+260
P51SCH	38	5	27	fc~10000	8000	16000	小型 Miniature(10-32)	-20~+250
防水型
SW11SB	11	1.33	56	fc~20000	5000	10000	Cable 2m Miniature(10-32)	-20~+120
SW51M	40	5	25	fc~8000	5000	10000	Cable 2m BNC	-20~+80
低价位型
B51SGM	4.5	4.5	1	fc~3500	500	2000	Cable 1m Free	0~+60

部分常用型号参数说明：S04SG、S2SG、 S3SC、S2SCB、BW21SG

型　　号	S04SG	S2SG	S3SC	S2SCB	BW21SG
特　　点	超小型	小型	小型	小型环型	小型防水
电荷灵敏度 pC/m/s2	0.035	0.16	0.3	0.2	1.84
谐振频率 kHz	≥60	48	≥60	≥60	5
频率范围 Hz±1dB	fc~6000	fc~15000	fc~15000	fc~10000	fc~1300
频率范围 Hz±3dB	fc~20000	fc~20000	fc~20000	fc~20000	fc~2000
Z大使用加速度m/s2	100000	10000	50000	5000	5000
耐冲击性m/s2	100000	100000	100000	10000	10000
使用温度范围℃	-50~+160	-20~+160	-20~+150	-50~+160	-20~+120
静态电容 pF	340	500	900	1200	1800
绝缘阻抗 MΩ	10000	10000	10000	20000	10000
Z大横向灵敏度%以下	-	5	5	5	5
热电气灵敏度m/s2/℃	-	-	-	21.5	1.9
底部应变灵敏度m/s2/μ	10.2	-	-	4.1	0.12
接地装置	外壳 Case	外壳 Case	外壳 Case	外壳 Case	外壳 Case
设计构造	剪切 Shear	剪切 Shear	剪切 Shear	剪切 Shear	弯曲 Bending
重量g（不含电缆）	0.2	0.6	2	1.9	1.3
外壳材料	钛 Ti	钛 Ti	钛 Ti	不锈钢 SUS	不锈钢 SUS
接口	LN-008 1m	LN-010 1m	C29-103R(M3)	C29-103R(M3)	LN-010 2m

部分常用型号参数说明：S41SCB、S31SC、P51C、S42SC、P51SCH

型　　号	S41SCB	S31SC	P51C	S42SC	P51SCH
特　　点	通用环型	通用型	通用型	高灵敏度	高温型
电荷灵敏度 pC/m/s2	3.67	3	5	35	5
谐振频率 kHz	38	26	32	14	27
频率范围 Hz±1dB	fc~7000	fc~4000	fc~8000	fc~3500	fc~5000
频率范围 Hz±3dB	fc~13000	fc~8000	fc~12000	fc~5000	fc~10000
Z大使用加速度m/s2	5000	2500	16000	1250	8000
耐冲击性m/s2	15000	5000	20000	2500	16000
使用温度范围℃	-50~+160	-20~+150	-40~+150	-20~+120	-20~+250
静态电容 pF	1600	1000	1000	1500	1000
绝缘阻抗 MΩ	20000	100000	10000	10000	10000
Z大横向灵敏度%以下	5	5	5	5	5
热电气灵敏度m/s2/℃	2.4	-	-	0.007	-
底部应变灵敏度m/s2/μ	1.1	0.021	-	0.006	-
接地装置	外壳	外壳	外壳	外壳	外壳
设计构造	剪切	剪切	压缩	剪切	压缩
重量g（不含电缆）	13.5	28	25	100	38
外壳材料	钛 Ti	不锈钢 SUS	不锈钢 SUS	不锈钢 SUS	不锈钢 SUS
接口	小型（10~32）	小型（10~32）	小型（10~32）	小型（10~32）	小型（10~32）

信息声明：本产品供应信息由仪器网为您整合，供应商为（长沙鹏翔电子科技有限公司），内容包括（富士fuji电荷输出型加速度传感器（推荐产品））的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于（富士fuji电荷输出型加速度传感器（推荐产品））的信息，请直接联系供应商，给供应商留言！

供应商产品推荐

您可能感兴趣的产品

P12SC 日本富士超小型加速度传感器

型号：P12SC
富士原装SA11C加速度传感器

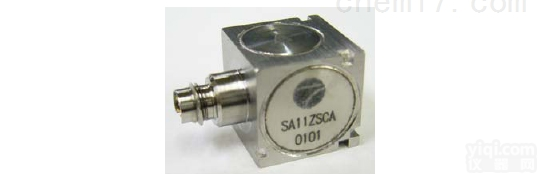

富士原装SA11ZSCB加速度传感器

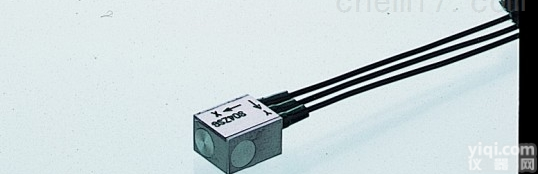

S04ZSG 富士S04ZSG三轴加速度传感器（畅销型号）

型号：S04ZSG

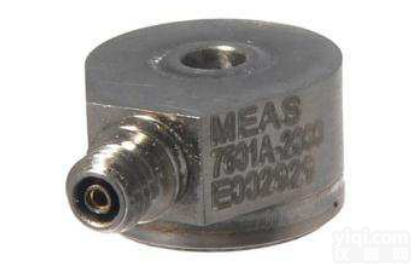

7501A 耐高温小型压电电荷式加速度传感器

品牌：美国TE

型号：7501A

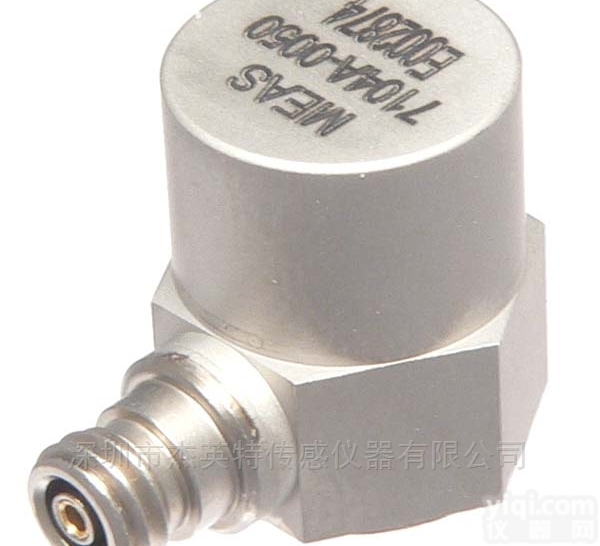

压电电荷式加速度传感器7504A
