Flash CNC 200 紧凑型影像测量系统

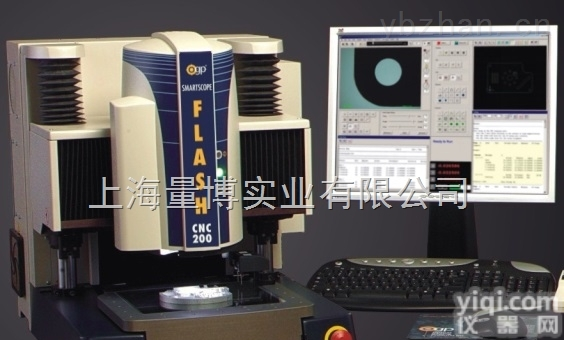

SmartScope Flash CNC 200紧凑型影像测量系统

SmartScope Flash CNC 200紧凑型影像测量系统简介：

OGP®已经售出两千多台 SmartScope® Flash CNC200系统，是市场上Z受欢迎的影像测量和多元传感测量系统之一。该系统创新紧凑的设计满足了不同工业领域制造商的测量需求。

SmartScope Flash CNC200是台式设计中Z具效益的多功能尺寸测量系统。擅长视频测量的同时，还可选用TTL激光或接触式探针将其配置成高性价比的多元传感系统。

SmartScope Flash CNC200性能特点：

1. 革新的机械设计。

独特的“升降桥”结构设计，使整个系统外型相比其他类似行程的机型更为紧凑。

2. 精密的光学。

高品质的12:1变焦镜在其整个聚焦范围内保持了优异的光学性能。这一的AccuCentricTM变焦镜在每次放大倍率改变后都会重新进行校准，确保系统一直维持Z佳精度。

3. 多功能的照明系统。

获得的轮廓照明技术采用了LED阵列组成的平台下背光，当平台沿X轴方向移动时就会追踪到光学系统。另外，TTL同轴LED表面光以及的SmartRing™环光，都是Flash CNC的标准配置。

4. 功能强大的测量软件。

Flash CNC 200拥有强健而又便于操作的 Measure-X®测量软件。也可选用MeasureMind® 3D多元传感测量软件，实现完整的三维测量功能。

Flash CNC200影像测量系统的规格配置：

■ 测量范围（XYZ）：200x 200x 150 mm

■ 测量系统尺寸（LWH）：76 x 60 x 73 cm，100kg

■ 木箱包装尺寸（LWH）：94 x 87 x 90 cm，149kg

■ XYZ光栅尺分辨率：0.5µm

■ 马达驱动：直流伺服马达驱动，四轴操纵杆控制（(X, Y, Z, 变焦)

■ 工作台：平台带有夹具孔, 镀硬膜层且阳极氧化,，可拆卸平板玻璃,，16kg承载力

■变焦镜：的12:1 AccuCentric® 自动校准变焦镜, 校准位置可高达25个

■摄像机：1/2″ 高分辨率彩色CCD，768x 494象素阵列

■照明：OGP所有，与数字光圈相匹配的LED背光, LED同轴表面光，的8扇区8环SmartRing™LED环光

■影像处理：10:1次象素分辨率，256灰色级

■电力要求： 115/230vac，50/60Hz，1Ф , 500W

■额定温度：18-22℃ + 1℃/小时,30-80%湿度(无冷凝水),振动<0.001克,低于15HZ

■操作环境：15-30℃

■测量软件：OGP Measure-X®

■控制器：Pentium®处理器@ 2.8 GHz，2GB随机存储器，160GB硬盘(Z低配置)，DVD/RW光盘驱动器，平行及串行接口，USB2.0接口，主板集成10/100网卡

■操作系统：Microsoft® Windows XP Professional
