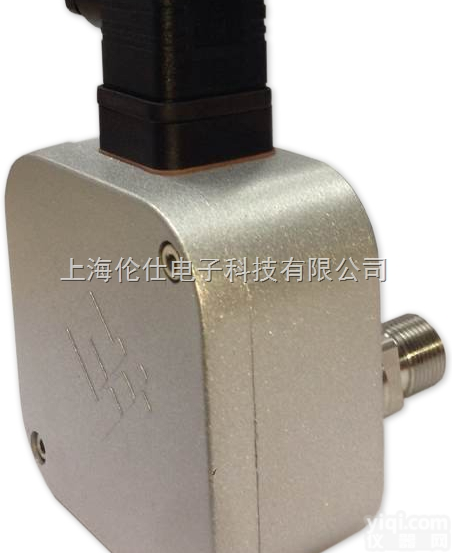

PTD310 密度变送器
- 品牌：伦仕科技
- 型号：PTD310
- 供应商：上海伦仕电子科技有限公司
- 供应商报价：面议
- 标签：密度变送器,-1,上海伦仕电子科技有限公司
产品库
随着智能电网的发展，在线监测越来越显得重要。本产品用于在线监测密电力闭容器中SF6气体的密度，压力和温度。具有实时在线监测，实现在线远传功能。方便客户实时监测SF6压力、温度和密度变化，帮助客户提早得知SF6气体泄漏。
PTD310 密度变送器 应用范围
SF6绝缘组合电器（GIS）
SF6绝缘断路器
SF6绝缘互感器
SF6绝缘母线系统
SF6绝缘充气柜
SF6绝缘环网柜
PTD310 技术参数
PTD310 测量参数
压力范围： | 0...+10 bar | |
温度范围： | -40...+80 ℃ |
PTD310 计算参数
标准化为20℃条件下的压力值（密度）： | 1...12 bar | |
SF6混合密度： | 0...100 kg/m3 |
PTD310 性能
标准化为20℃条件下的压力值(密度)精度： | ||
-20...+80 ℃ | ±1%（Z佳测量点） ±1.5%(全量程) | |
-40...-20 ℃ | ±1.5%（Z佳测量点） ±3%(全量程) |
PTD310 工作环境
传感器工作温度： | -40...+120 ℃ | |
变送器工作温度： | -40...+80 ℃ | |
过载安全压力： | 20 bar | |
相对湿度： | ≤ 95 %RH | |
被测气体： | SF6, SF6/N2 混合气 |
PTD310 输出
通讯方式： | RS485 | |
通讯协议： | ModBus | |
传输速度： | 9600 bps |
PTD310 一般参数
工作电压： | 18...36 VDC | |
功 率： | < 1W | |
防护等级： | IP65 | |
外壳材质： | 铝合金 | |
接头材质： | 不锈钢或铝合金（根据客户定制） | |
电气接头： | 赫斯曼接头 | |
机械接口： | DN20,M27*1.5（根据客户定制） | |
漏气率： | ≤ 1×10-9Pa·m3/s（氦气检测） | |
额定充气压力： | 0.6 MPa abs |
PTD310 抗电磁干扰
浪涌实验 | 4级（GB/T 17626.5-2008） | |
静电放电试验 | 4级（GB/T 14598.14-2010） | |
快速瞬变干扰试验 | 4级（GB/T 14598.10-2007） | |
阻尼振荡磁场试验 | 5级（GB/T 17626.10-1998） | |
射频传导干扰试验 | 3级（GB/T 17626.6-2008） | |
1MHz脉冲群干扰实验 | 3级（GB/T 17626-12-1998） |
PTD310 安全实验 GB 4943.1-2001
抗电强度测试 | 700 VDC | |
绝缘阻抗测试 | 3200MΩ | |
振动测试 | GB/T 11287-2000 | |
冲击与碰撞测试 | GB/T 14537-1993 |
