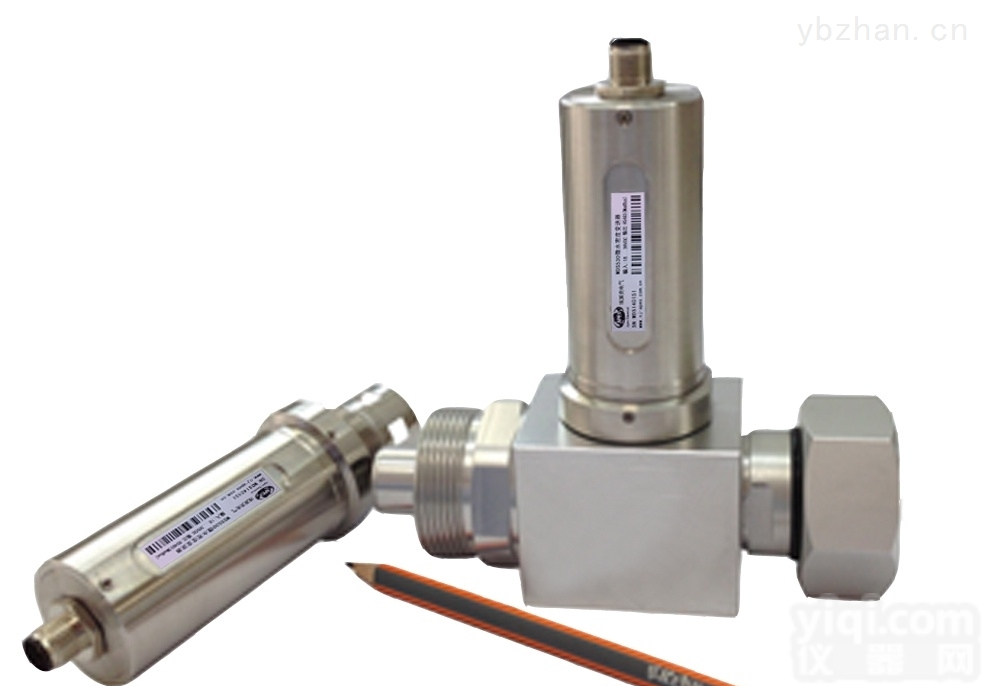

WDS530 微水密度变送器
- 型号：WDS530
- 供应商：上海伦仕电子科技有限公司
- 供应商报价：面议
- 标签：微水密度变送器,-1,上海伦仕电子科技有限公司
产品库
http://www.lunshi.com.cn
WDS530 微水密度变送器随着智能电网的发展，在线监测越来越显得重要。本产品用于在线监测电力闭容器中SF6气体的微水、密度。具有实时在线监测，实现在线远传功能。方便客户实时监测SF6微水、密度变化。
对高压开关气室进行微水在线测量一直是个难题。由于静止气体中的水气扩散是个非常缓慢的过程，加之主气室与采样点的温度差异会产生不同的水分迁移，两种因素会使湿度难以达到平衡，Z终导致主气室与采样点的水分差异很大。所以传统的微水在线测量存在测量不准及不能真实地反映主气室的湿度。
WDS530微水密度变送器能够解决在线测量不准及难以反映主气室湿度的问题。通过微气体循环系统，使主气室与采样点的湿度能够快速达到平衡，再通过优异的微水传感器进行精确测量。
WDS530 产品优点
* 高分子薄膜传感器、精度高、稳定性好 |
* 传感器自动循环诊断功能（自诊断功能） |
* 传感器自动校准功能（自校准功能） |
* 自动加热功能（自清除功能） |
* Z高等级电磁兼容及安全性 |
* 20℃标准下的微水及密度 |
* 手牵手通信连线装置 |
* 独特密封性 |
* 体积小 |
WDS530 技术参数
WDS530 测量参数
露点范围： | -60...+20℃ Td | |
压力范围： | 0...+10 bar | |
温度范围： | -40...+80℃ |
WDS530 计算参数
转化为20℃标准条件下的参数 | 微水值： | 10...20000 ppm |
压力值（密度）： | 1...12 bar | |
SF6混合密度： | 0...100 kg/m3 |
WDS530 性能
露点精度： | ±2℃ Td | |
压力(密度)精度： | ||
-40...+80 ℃ | ±1% | |
温度精度：
传感器的响应时间 露点传感器： 压力传感器： | 0...+50 ℃ - 40...+0 ℃ 50...+80 ℃ | ±0.3℃ ±0.5℃ ±0.5℃ 2S (20℃温度下) <0.5S (20℃温度下) |
WDS530 工作环境
工作温度： | -40...+80 ℃ | |
压力： | 20 bar | |
相对湿度： | 0...RH | |
被测气体： | SF6, SF6/N2 混合气 |
WDS530 输出
通讯方式： | RS485 | |
通讯协议： | ModBus | |
传输速度： | 9600 bps |
WDS530 一般参数
工作电压： | 18…36 VDC | |
功 率： | < 1W | |
防护等级： | IP65 | |
外壳材质： | 不锈钢 | |
接头材质： | 不锈钢 | |
电气接头： | M12-5连接器 | |
机械接口： | M30*1.5 | |
密封方式： | O型圈（33*2.5mm） | |
漏气率： | ≤ 1×10-9Pa·m3/s（氦气检测） | |
额定充气压力： | 0.6 MPa abs |
WDS530 抗电磁干扰
浪涌实验 | 4级（GB/T 17626.5-2008） | |
静电放电试验 | 4级（GB/T 14598.14-2010） | |
快速瞬变干扰试验 | 4级（GB/T 14598.10-2007） | |
阻尼振荡磁场试验 | 5级（GB/T 17626.10-1998） | |
射频传导干扰试验 | 3级（GB/T 17626.6-2008） | |
1MHz脉冲群干扰实验 | 3级（GB/T 17626-12-1998） |
WDS530 安全实验 GB 4943.1-2001
抗电强度测试 | 700 VDC | |
绝缘阻抗测试 | 3200MΩ | |
振动测试 | GB/T 11287-2000 | |
冲击与碰撞测试 | GB/T 14537-1993 |
