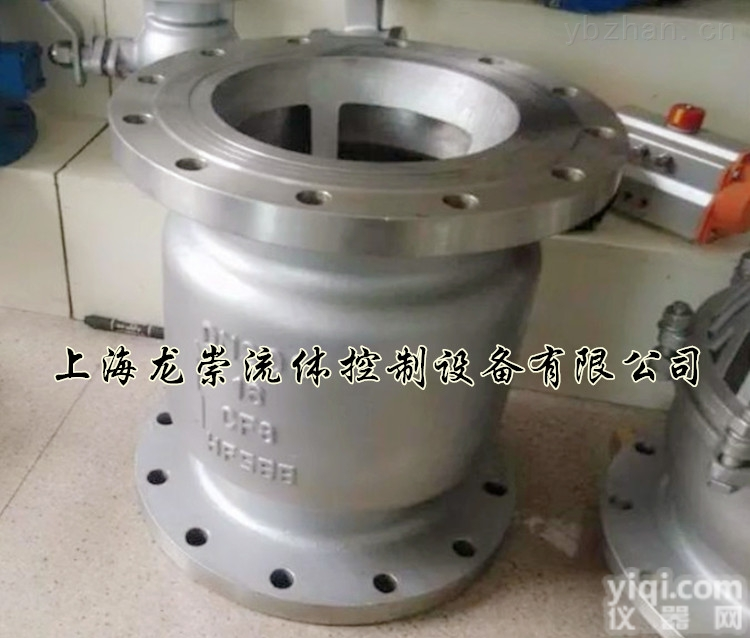

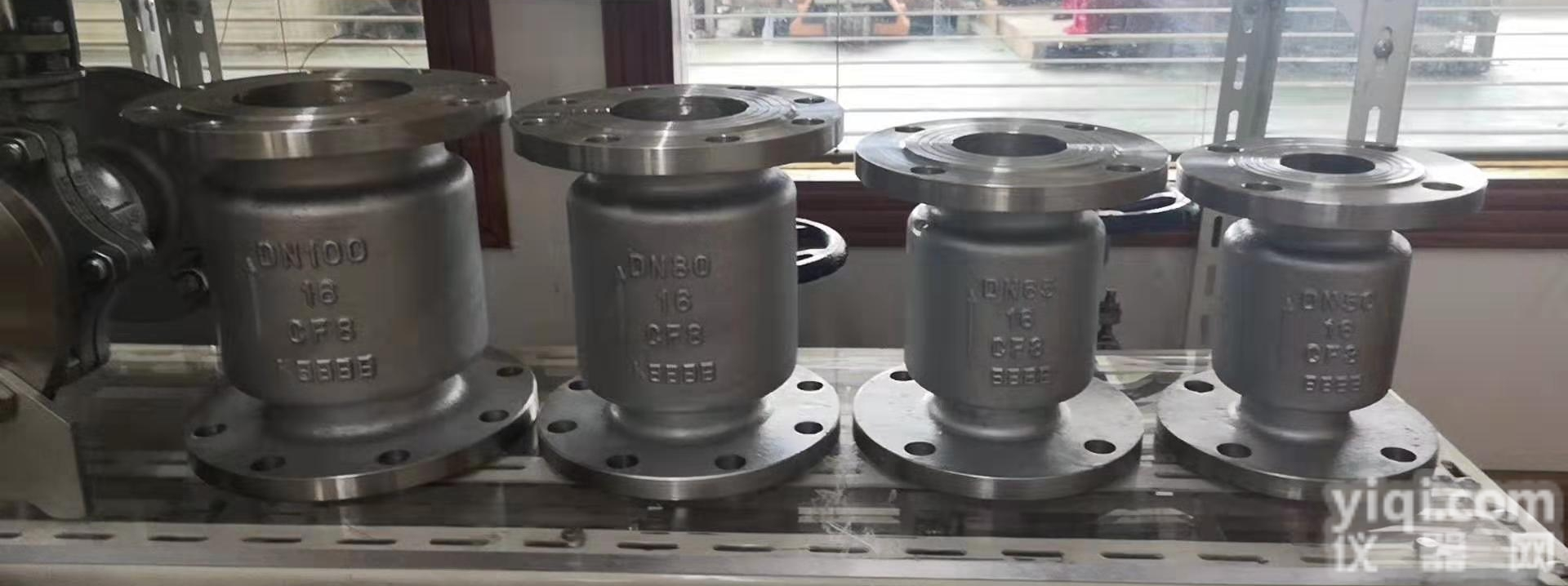

H42W-16P 不锈钢立式止回阀

不锈钢止回阀，不锈钢立式止回阀，不锈钢法兰立式止回阀
【江苏众品阀门厂】专业生产：球阀，蝶阀，闸阀，截止阀，止回阀等控制阀。截止阀【咨询】：谢志渊 ：，
不锈钢立式止回阀产品介绍：
不锈钢止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
不锈钢立式止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
产品介绍：
H42W不锈钢法兰立式止回阀正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。
不锈钢法兰立式止回阀由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。
标准规范：
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
不锈钢立式止回阀零件材料与工况：

技术参数		压力等级
		16	20	25	32	35	40	45	50	60	70
工作压力（Mpa）		≤16	≤20	≤25	≤32	≤35	≤40	≤45	≤50	≤60	≤70
试验压力（M）	强度	24	30	37.5	48	52.5	60	67.5	75	90	105
	密封	17.6	22	27.5	35.2	38.5	44	49.5	55	66	77
介质		水、油等
温度		≤120℃

不锈钢立式止回阀主要尺寸及重量：

公称压力 PN	公称通径 DN	主要连接尺寸									外形 尺寸
		L	D	D 1	D 2	D 6	b	f	f 1	Z-φd	H
H42W-16P.R	40	200	145	110	85	-	16	2	-	4-18	95
	50	230	160	125	100	-	16	2	-	4-18	105
	65	290	180	140	120	-	18	2	-	4-18	120
	80	310	195	165	135	-	20	3	-	8-18	130
	100	350	215	180	155	-	20	3	-	8-18	140
	125	400	245	210	185	-	22	3	-	8-12	155
	150	480	280	240	210	-	24	3	-	8-23	180
	200	600	335	295	265	-	26	3	-	12-23	215

型号	公称通径DN	L	D	D1	D2	b	Z-φd
H42W-25P.R -40	15	85	95	65	45	16	4-φ14
	20	95	105	75	55	16	4-φ14
	25	100	115	85	65	16	4-φ14
	32	120	135	100	78	16	4-φ18
	40	130	145	110	88	18	4-φ18
	50	140	160	125	100	20	4-φ18
	65	160	180	145	120	22	8-φ18
	80	185	195	160	135	22	8-φ18
	100	210	230	190	160	24	8-φ23
	125	250	275	220	188	28	8-φ25
	150	300	300	250	218	30	8-φ25
	200	380	360	310	278	34	12-φ25

不锈钢立式止回阀主要零部件材质:

零件 名称	材质
	C	P	P3	P8	R	R3	R8	R1	R2
阀体	WCB	ZG1Cr 18Ni9	CF3	CF8	ZG1Cr18 Ni12Mo2Ti	CF3M	CF8M	1.4529	双相 不锈钢
阀盖	WCB	ZG1Cr 18Ni9	CF3	CF8	ZG1Cr18 Ni12Mo2Ti	CF3M	CF8M	1.4529	双相 不锈钢
阀瓣	WCB	ZG1Cr 18Ni9	CF3	CF8	ZG1Cr18 Ni12Mo2Ti	CF3M	CF8M	1.4529	双相 不锈钢
摇杆	2Cr13	1Cr18 Ni9	304L	304	1Cr18Ni 12Mo2Ti	316L	316	1.4529	双相 不锈钢
适用 介质	水、 气、油	硝酸类			醋酸类			含有氯离子 的介质
适用温度	-29～425℃	-29～540℃

订货须知：
一、①不锈钢法兰立式止回阀产品名称与型号②不锈钢法兰立式止回阀口径③不锈钢法兰立式止回阀是否带附件以便我们的为您正确选型④旋启式止回阀的使用压力⑤不锈钢法兰立式止回阀的使用介质的温度。
二、若已经由设计单位选定阀门供应网公司的不锈钢法兰立式止回阀型号，请按不锈钢法兰立式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
