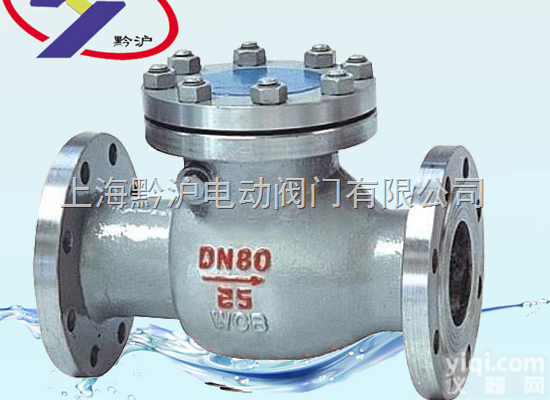

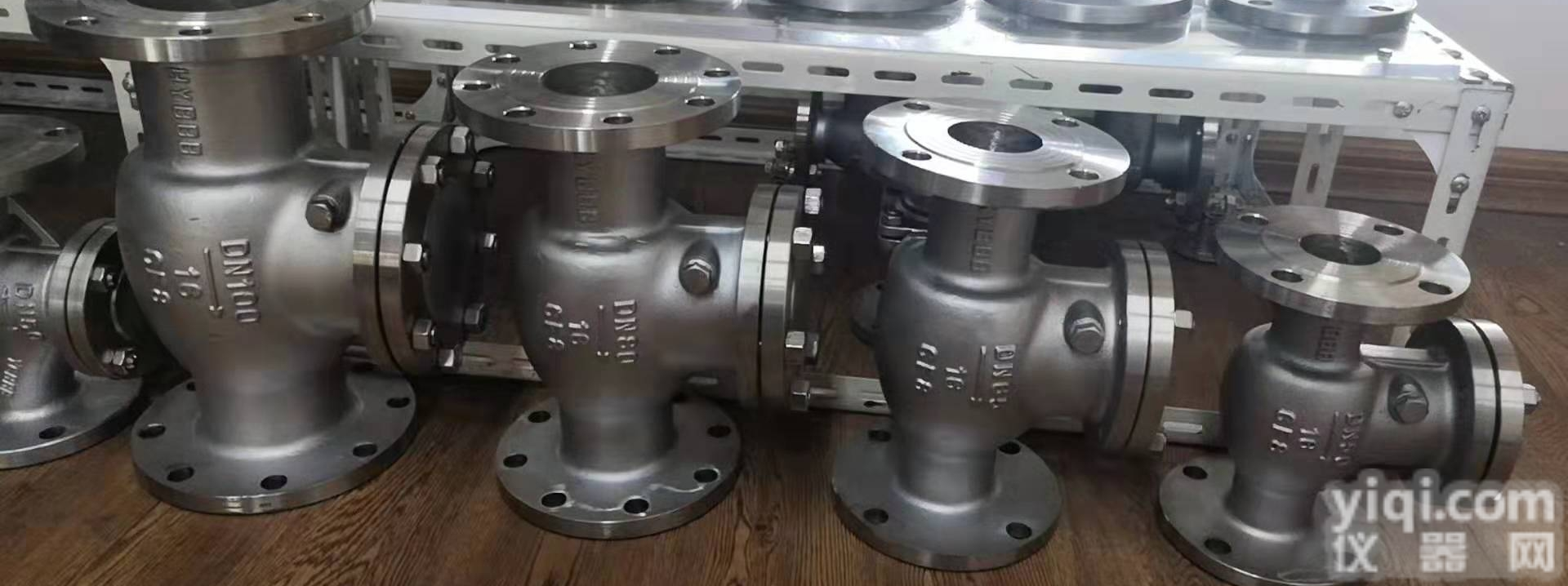

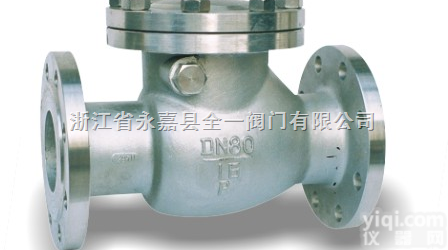

H44W-16P 不锈钢旋启式止回阀

不锈钢止回阀，不锈钢法兰止回阀，不锈钢旋启式止回阀
【江苏众品阀门厂】专业生产：球阀，蝶阀，闸阀，截止阀，止回阀等控制阀。截止阀【咨询】：谢志渊 ：，不锈钢旋启式止回阀概述：
不锈钢旋启式止回阀该产品严格按 GB12236 标准设计制造，销轴与阀瓣连接采用内装式结构，性能优良，密封更可靠。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
结构长度： GB12221
连接法兰： JB/T79-1994
试验与检验： JB/T9092-1999
不锈钢旋启式止回阀产品概述:

试验压力	公称压力（ MPa ）
	1.6	2.5	4.0	6.4	10.0
壳体试验	2.4	3.8	6.0	9.6	15.0
密封试验	1.8	2.8	4.4	7.1	11.0
阀体材料	WCB(C)	CF8(P)	CF 8M (R)	WC6	WC9
工作温度	≤ 425	≤ 100	≤ 100	≤ 550	≤ 550
适用介质	水、蒸汽、油品	硝酸类	醋酸类	水、蒸汽	水、蒸汽

不锈钢旋启式止回阀主要尺寸

公称通径	PN1.6/2.5MPa			PN4.0MPa			PN6.4/10.0MPa
	L		H	L		H	L	H
	系列 1	系列 2		系列 1	系列 2
DN40	200	200	130	200	200	130	260	160
DN50	230	230	135	230	230	135	300	170
DN65	290	290	145	290	290	145	340	180
DN80	310	310	175	310	310	175	380	245
DN100	350	350	200	350	350	200	430	290
DN125	400	400	255	400	400	255	500	320
DN150	480	480	320	480	480	320	550	360
DN200	495	550	380	533	550	380	650	430
DN250	622	650	440	622	650	440	775	505
DN300	698	750	480	711	750	520	900	555
DN350	787	850	530	838	850	540	1025	595
DN400	864	950	560	864	950	590	1150	680
DN450	978	1050	620	978	1050	650	1275	780
DN500	978	1150	655	978	1150	720	1400	970
