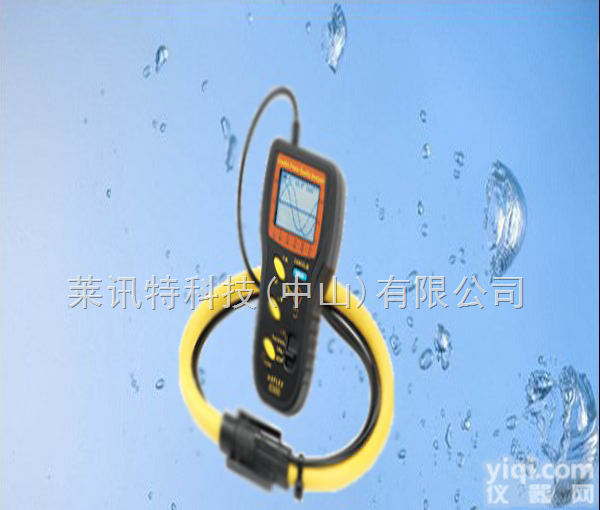

AFLEX-6300 台湾泰仕 AFLEX-6300 绘图式电力及谐波分析仪

产品信息
品牌 TES/台湾泰仕

产品特点Product Features

  • 同时显示电压与电流波形，以了解两者关系
  • 显示系统大需求(大需求MD用W,KW,MW表示，使用者可设定评估时间
  • 电流电压谐波分析可高达50次，可任意选择纪录谐波次
  • 一个画面可显示25个谐波
  • 高速取样速度(每周期512点)来确实显示波形，可选择纪录谐波每周期32,64,128,256点，作为电脑资料分析
  • 谐波总量百分比(%THD-F)分析
  • 图示显示各种电力系统相位图，以了解各相间的电压电流关系
  • 可设定PT比(1~3000)
  • 频率测量
  • 可侦测电压瞬间不稳，记下128个发生点(时间+几个周期+故障情形)。使用者可设定上下限百分比(%)，并在电表上显示
  • 可记录50000笔资料，使用者可设定定时记录的时间(1~6000秒)
  • 可即时输出波形、电力系统参数或50个谐波等资料
  • 带有背光的大型矩阵LCD显示
  • 光学式RS-232C介面
  • 可设定起始纪录时间及停止记录时间，纪录瞬间才有耗电池，不纪录进入休眠，延长电池寿命
  • 内建时钟及万年历，配合记录使用




交流瓦特 AC Watt (45~65 Hz, PF 0.5 to 1, CT=1)

范围

解析度

读值准确度

100.0 - 999.9 W

0.1 W

2% of range

1.000 - 9.999 KW

0.001 KW

2% of range

10.00 - 99.99 KW

0.01 KW

2% of range

100.0 - 999.9 KW

0.1 KW

2% of range

1000 - 9999 KW

1 KW

2% of range

交流电流 AC Current(45~65 Hz , True RMS)

范围

范围

解析度

读值准确度

30 - 300A

0.00 - 300A

0.1 A

1% of range

300 - 999.9A

100.0-999.9A

0.1 A

1% of range

1000 - 3000A

1000 - 3000A

1 A

1% of range

交流电流谐波分析(百分比%及大小，1到50次谐波)

范围

解析度 

讀值準確度

解析度 

读值准确度

10.0 - 300 A

0.1%

±1.0%

0.1 A

±1.0% of range

1000 - 3000 A

0.1%

±1.0%

1 A

±1.0% of range

功率因数 (PF)

范围

解析度

读值准确度

0.00 - 1.00

0.001

0.04

交流电压谐波分析(百分比%及大小，1到50次谐波)

范围

解析度 

讀值準確度

解析度

读值准确度

50 - 600 V

0.1%

± 0.5%

0.1V

±0.5%±0.5V

谐波总量百分比(%THD-F，1到50次谐波)

范围

解析度

基本准确度

0.0 - 999.9%

0.1%

2%

相角( Φ )

范围

解析度

读值准确度

-180°to 180°(0°to 360°)

0.1 

±1 °±2 didits

交流电压AC Voltage(45~65 Hz, True RMS)

范围

解析度

基本准确度

3 V - 600 V

0.1 V

±0.5% ±5

一般規格 

直径

约 170 mm

电池规格

2个 1.5 V SUM-3

显示

128*64 点矩阵

耗电量

约 10 mA

自动关机

30分钟

LCD 显示更新速度

约每秒2次

每周期取样速度

512次(电压电流)，256次(瓦特)

操作温度

-10 ℃ to 50 ℃

操作湿度

<85% RH

储存温度

-20 ℃ to 60 ℃

储存湿度

<75% RH

尺寸

130 mm (L) * 80 mm (W) * 43 mm (H)，5.1"(L) * 3.1"(W) * 1.7"(H)

附件

测试棒 *1 、说明书 *1 、电池 1.5V*2

重量

450g
