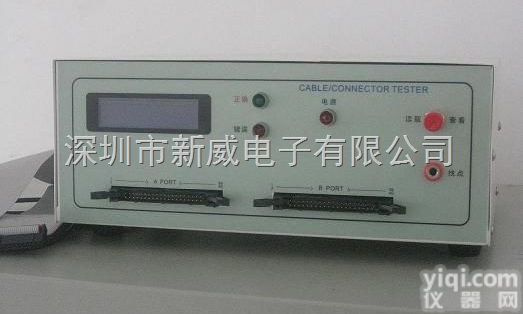

CT8681 益和/新威综合线材导通数据线测试仪

CT-8681功能

測試項目

符號

測試範圍

電阻

R

0.1Ω~10MΩ

導通

COND

0.1Ω~50Ω

絕緣

IS

1MΩ~1000MΩ

高壓 （漏電流）

HIPOT

0.1mA~5mA

斷/短 路

O/S

2kΩ~50kΩ

單邊測試

斷短路端點判斷

CT-8681FA．規格

進階功能

可程式連續測試
自動學習自動找點
自我診斷
自我校正歸零

基本精準度

±5%

測試掃描模式

自動/手動 可切換

量測頻率與訊號/電壓
低電壓良測訊號
高壓（漏電流）測試

高壓（絕緣）測試

100~100kHz, 1Vac
5Vdc / 50mA max. ±5%
100~500Vac. ±5% （NA機種）

100~500Vac ±5% （FA機種）

/ 0.01~60sec 時間可設定

200~700Vdc. ±5% （NA機種）

200~500Vdc. ±5% （FA機種）

量測接點

128量測接點 （可選購256點）
Hipot Calibration +/- Output
Auto Pin Search Jack

面板按鍵

Syskey / Fastkey / Editkey

I/O 介面

RS-232 Port
Printer Port
Remote Control Port

記憶體

Z多可儲存56組設定

電源輸入

115/230Vac 60/50Hz ± 10% Switchable

配件

自動找點探針
治具排線
使用手冊
電源線
Remote Control Cable （選購）
RS-232 Cable （選購）

操作環境 溫溼度

15°C~35°C. RH≦75%

尺寸 （HxD）

425 x 190 x 350mm

重量

14kgs

線材規格要求

1μF Max.

訂購代號
CT-8681N
CT-8681FA
/C2

內容
Cable Tester （DC700V）
Cable Tester （AC500V/DC700V）
256測試點
