精密线材测试连接测试治具

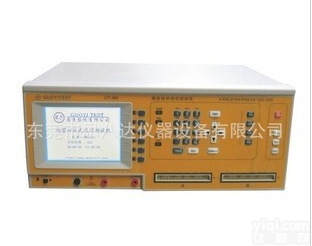

CT-8681N精密線材測試機

產品型號：CT-8681

Z高700dc測試

自動掃描找點

單邊線材測試

瞬間短段路測試

Z高可測256測試點

大型 320x240 LCD 顯示

可程式化測試設定

統計及列印功能

CT-8681N功能

測試項目       符號       測試範圍

電阻       R     0.1Ω~10MΩ

導通       COND    0.1Ω~50Ω

絕緣       IS    1MΩ~1000MΩ

高壓 （漏電流）      HIPOT    0.1mA~5mA

斷/短 路 O/S 2kΩ~50kΩ

單邊測試

斷短路端點判斷

CT-8681N．規格

進階功能      可程式連續測試

自動學習自動找點

自我診斷

自我校正歸零

基本精準度    ±5%

測試掃描模式       自動/手動 可切換

量測頻率與訊號/電壓

低電壓良測訊號

高壓（漏電流）測試

高壓（絕緣）測試     100~100kHz, 1Vac

5Vdc / 50mA max. ±5%

100~500Vac. ±5% （NA機種）

/ 0.01~60sec 時間可設定

200~700Vdc. ±5% （NA機種）

量測接點       128量測接點 （可選購256點）

Hipot Calibration +/- Output

Auto Pin Search Jack

面板按鍵       Syskey / Fastkey / Editkey

I/O 介面 RS-232 Port

Printer Port

Remote Control Port

記憶體    Z多可儲存56組設定

電源輸入       115/230Vac 60/50Hz ± 10% Switchable

配件       自動找點探針

治具排線

使用手冊

電源線

Remote Control Cable （選購）

RS-232 Cable （選購）

操作環境 溫溼度 15°C~35°C. RH≦75%

尺寸 （HxD）     425 x 190 x 350mm

重量       14kgs

線材規格要求       1μF Max.

訂購代號

CT-8681N

/C2 內容

Cable Tester （DC700V）

256測試點
