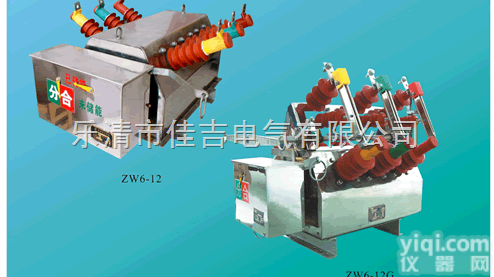

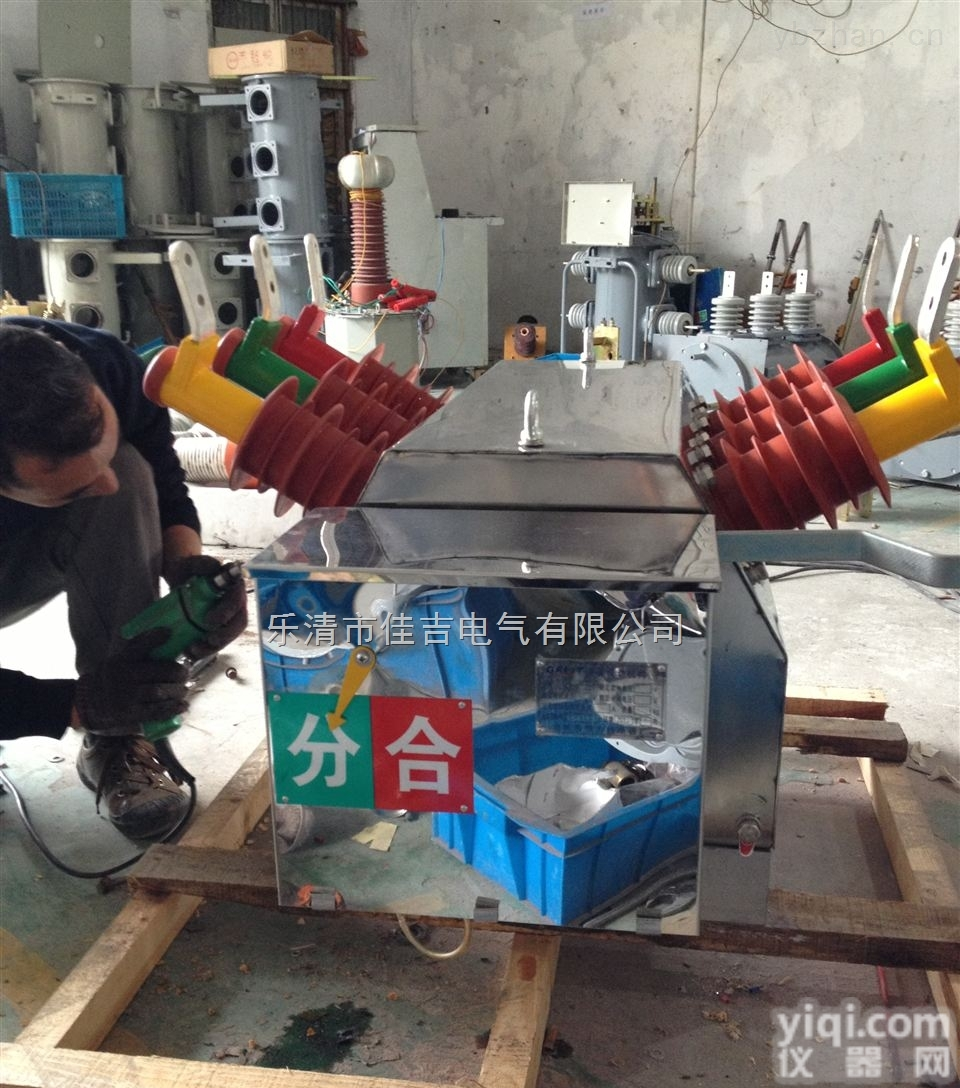

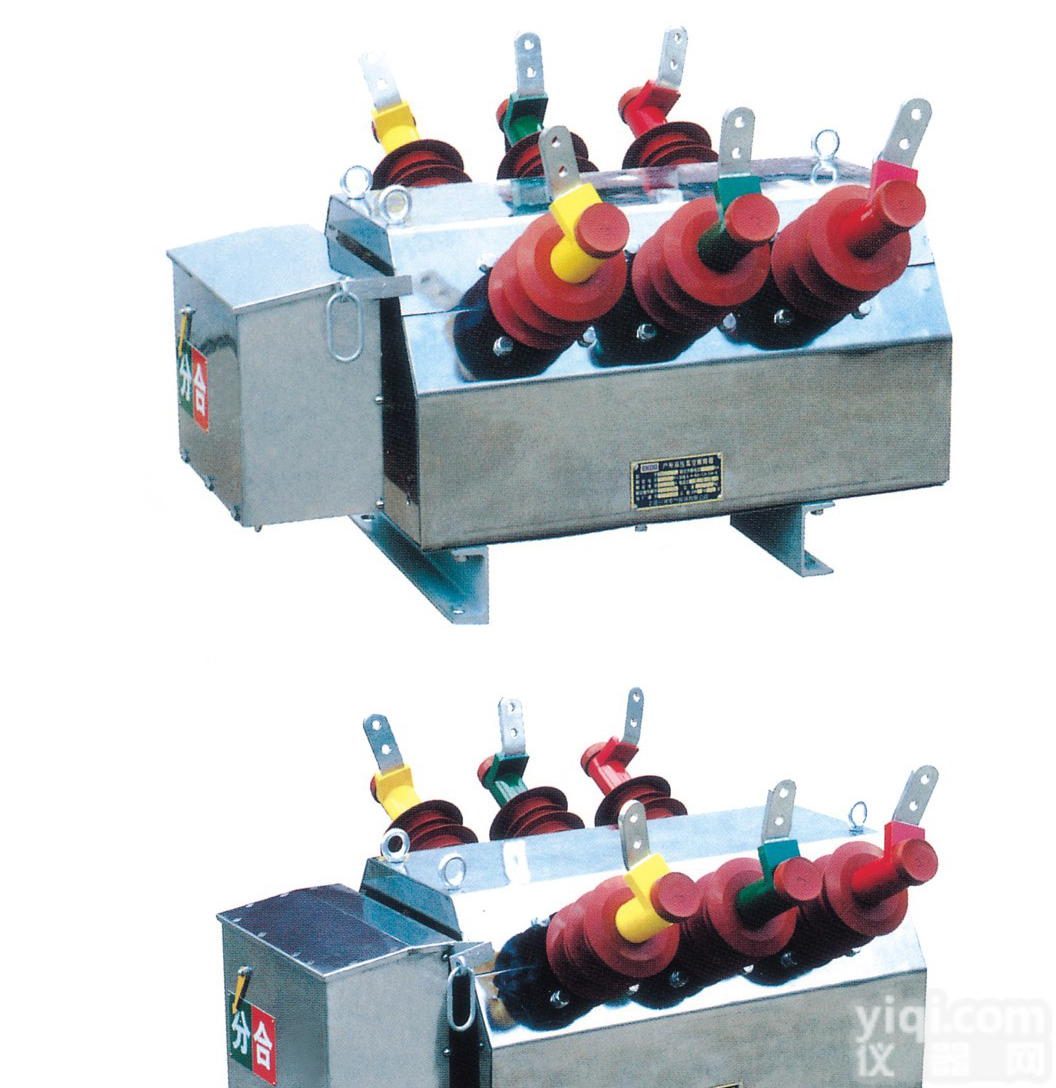

ZW6-12

ZW6-12系列户外高压真空断路器，是三相交流50Hz、12kV的户外高压配电设备，用于断、关合电力系统中的负荷电流、过载电流和短路电流，更适用于频繁操作的场所。断路器配用CT23弹簧操动机构，可实现电动储能、电动分合闸，也可物动储能和手动分、合闸。 ZW6-12G系列户外高压真空断路器一隔离开关组合电器，是由系列户外高压真空断路器与隔离开关组合而成，除具备系列户外高压真

　　空断路器的功能外，该组合电器有明显可见断口，加装可靠的机械联锁，具有防误操作功能；

　　系列真空断路器为额定电压10千伏,三相交流50赫兹的高压户外开关设备,主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流.该产品总体结构为三相共箱式,三相真空灭弧室置于金属箱内,利用SMC绝缘材料相间绝缘及对地绝缘,性能可靠,绝缘强度高.周围空气温度：上限+40℃,下限-40℃；海拨高度：<2000m; 相对温度：日平均不大于95%,月平均不大于90%； 风压：不超过700P安（相当于风速34m/s） 空气污秽程度按国标5582规定为③级； 地震烈度不超过8度.

型号及其含义

断路器的装配调整参数

序号 项目 单位 参数 1 触头开距 mm 9±1 2 触头超程 3±1 3 平均合闸速度 m/s 0.6±0.2 4 平均分闸速度 1.0±0.2 5 触头合闸弹跳时间 ms ≤2 6 三相分闸同期性 ms ≤2 7 合闸时间 s ≤0.1 8 分闸时间 Z高操作电压 ≤0.06 Z低操作电压 ≤0.1 9 每相回路直流电阻 μΩ ≤200 10 相间中间距（灭弧室） mm 193

断路器的额定技术参数

序号 名称 单位 参数   额定电压 kV 12   额定绝缘水平 1min工频耐压 干式 kV 42   湿式（对地） 34   雷电冲击耐压（峰值） 75   额定电流 A 630   额定频率 Hz 50   额定短路开断电流 kA 12.5、16、20   额定短路关合电流（峰值） 31.5、40、50   额定峰值耐受电流 31.5、40、50   额定短时耐受电流 12.5、16、20   操作顺序   分-0.3s-合分-180s-合分   额定短路电流开断次数 次 30   机械寿命 次 10000   额定操作电压CT弹簧操作机构 V DC24、48V、AC DC100V、220V   触头允许磨损厚度 mm 3   过电流脱扣器额定电流 A 5   重量 kg 130（标准）

外形及安装尺寸图
