ZW8M-12

产品信息

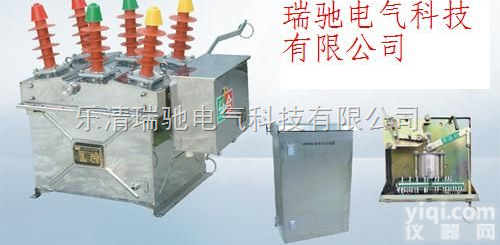

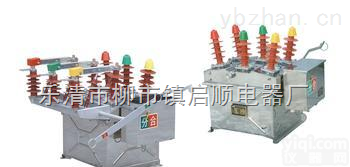

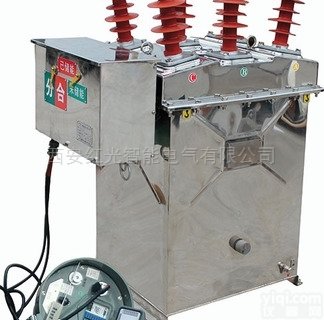

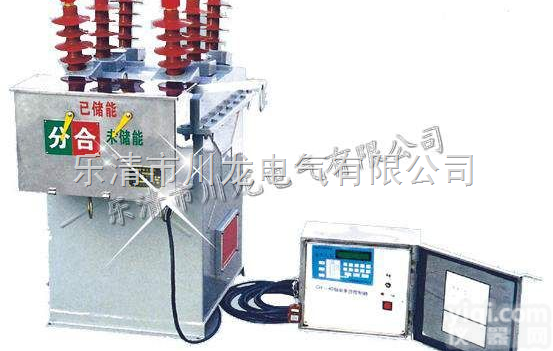

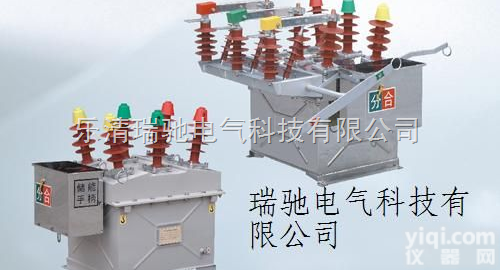

　ZW8M-12型户外高压真空断路器


编辑本段一、产品简介：


zw8

　　ZW8-12/630-20 ZW8-12G/630-20 ZW8-12/1250-25 ZW8-12G/1250-25 ZW8M-12永磁高压真空断路器，融合了当今世界Z新的永磁机构与环氧树脂整体浇注固态绝缘工艺等先进技术，并采用了真空开断技术，具有电寿命长、开断可靠和长期完全免维护的特点。外绝缘采用进口户外专用型环氧树脂整体浇注而成，具有耐紫外线，防闪络，抗污染等优点。本产品完全无油，无SF6，免维护，不污染环境。采用先进的永磁机构，机械性能稳定可靠；并装有手动分、合闸机构，必要时可现场手动分、合闸操作。该产品具有体积小、重量轻、操作方便、运行可靠、无污染、免维护等诸多优点。


编辑本段二、结构简介：

　　1.整体结构为三相共箱式



　　2.真空灭弧室



　　3.弹簧操动机构



　　4.绝缘系统



　　5.导电回路



　　6.箱流互感器外绝缘采用高压硅橡胶套管内绝缘为复合绝缘


编辑本段三、技术参数：

　　

序号 名称 单位 数据
6.3KA 12.5KA 20KA
1 额定电压 KV 12
2 Z高工作电压 KV 12
3 额定电流 A 630
4 额定短路负载开断电流 KA 6.3 12.5 20
5 额定短路关合电流 KA 16 31.5 50
6 额定峰值耐受电流 KA 16 31.5 50
7 额定短时1min耐受电流 KA 6.3 12.5 20
8 额定绝缘水平 工频耐压 KV 42
雷电冲击耐压 75
9 额定操作顺序 KV 分-0.3S-合分-180S-合分
10 机构寿命 次 10000
11 额定短路开断电流开关次数 次 20
12 操作机构额定合闸电压 V 110，220
13 操作机构额定分闸电流 V 110，220
14 触头开柜 mm 11±1
15 超行程（触头弹簧压缩长度） mm 3-0.3
16 三相分，合闸不同期性 ms ≤2
17 触头合闸弹跳时间 ms ≤2
18 平均分闸速度 m/s 1.0±0.2
19 平均合闸速度 m/s 0.7±0.15
20 分闸时间 Z高操作电压下 s 0.015-0.05
Z低操作电压下 0.03-0.06
21 合闸时间 s 0.025-0.05
22 各相主回路电阻 цΩ ≤120
23 动静触头允许磨损累计厚度 mm 3

编辑本段四、外形安装尺寸
