万濠投影仪|万濠测量投影仪|万濠光学投影仪|万濠轮廓投影仪|万濠数字投...
- 品牌：万濠
- 产地：苏州
- 供应商：苏州泽升精密机械仪器有限公司
- 供应商报价：面议
- 标签：万濠投影仪|万濠测量投影仪|万濠光学投影仪|万濠轮廓投影仪|万濠数字投影仪,10000,苏州泽升精密机械仪器有限公司
产品库
万濠投影仪|万濠测量投影仪|万濠光学投影仪|万濠轮廓投影仪|万濠数字投影仪主要是对RTIONAL-CPJ万濠影像测量投影仪的销售、价格、维修、型号及技术参数等问题。分为标准型投影仪、高精度投影仪、多镜头投影仪、电动升降台投影仪、卧式投影仪、落地式投影仪、圆弧胶片投影仪、DC3000投影仪等。苏州泽升精密机械仪器有限公司是万濠公司投影仪、影像测量仪、三坐标测量仪、光栅数显等产品华东区的总代理。
万濠投影仪|万濠测量投影仪|万濠光学投影仪|万濠轮廓投影仪|万濠数字投影仪特点：
CPJ-3000/3000Z系列数字式测量投影仪结构紧凑，外形简洁美观，经济实用，可靠性好，它能够GX的对工件进行直接测量和比较测量，例如：冲压件、齿轮、螺纹、刀具等。在机械制造、电子、模具、仪器仪表和钟表等行业都得到了广泛的应用。
技术参数：
| 型号 | 反像型 正像型 | CPJ-3007 CPJ-3007Z | CPJ-3010 CPJ-3010Z | CPJ-3015 CPJ-3015Z | ||
| X轴坐标行程 (mm) | 75 | 100 | 150 | |||
| Y轴坐标行程 (mm) | 50 | 50 | 50 | |||
| 金属台面尺寸 (mm) | 260×152 | 306×152 | 340×152 | |||
| 玻璃台面尺寸 (mm) | 125×100 | 175×100 | 196×96 | |||
| X、Y轴坐标分辨力 (μm) | 0.5 | |||||
| 示值误差 (mm) | E1XY=(2.5+L/100) | E1XY=(2.5+L/75) | E1XY=(3+L/50) | |||
| Z轴坐标行程 (mm) | 90 (调焦) | |||||
| 仪器重量 (kg) | 120 | 125 | 130 | |||
| 外形尺寸 (mm) | 770×550×1100 | 770×550×1100 | 770×550×1100 | |||
| 投影屏 | 尺寸 (mm) | Ф 312，使用范围>Ф300（刻有米字线） | ||||
| 旋转范围 | 0~360° | |||||
| 旋转分辨力 | 1' 或 0.01° | |||||
| 物镜 | 放大倍数 | 10× (选) | 20× (选) | 50× (选) | 100× (选) | |
| 物方视场 (mm) | Ф30 | Ф15 | Ф6 | Ф3 | ||
| 工作距离 (mm) | 77.7 | 44.3 | 38.4 | 25.3 | ||
| 测量Z大高度 (mm) | 80 | 80 | 80 | 80 | ||
仪器电源: AC 100-240V 50/60Hz，总功率: 400W | ||||||
特点：

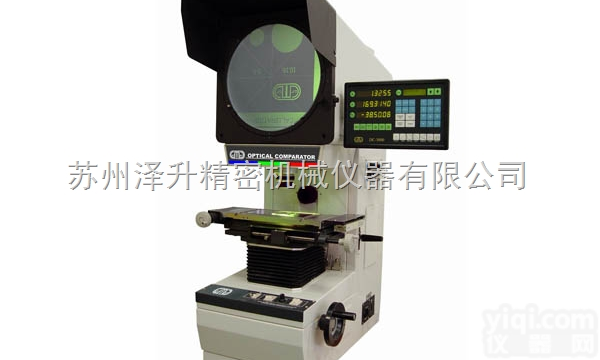

CPJ-3000A/AZ系列数字式测量投影仪整机质量优良，性能稳定。仪器配有脚踏开关和多功能数据处理表，数据输出和采样十分方便，使测量更快捷，效率更高。
技术参数：
| 型号 | 反像型 正像型 | CPJ-301 CPJ-301Z | CPJ-3020A CPJ-3020AZ | CPJ-302 CPJ-302Z | CPJ-3030A CPJ-3030AZ | CPJ-3040A CPJ-3040AZ |
| X轴坐标行程 (mm) | 150 | 200 | 250 | 300 | 400 | |
| Y轴坐标行程 (mm) | 100 | 100 | 150 | 200 | 300 | |
| 金属台面尺寸 (mm) | 354×228 | 404×228 | 450×280 | 500×330 | 450×350 | |
| 玻璃台面尺寸 (mm) | 210×160 | 260×160 | 306×196 | 350×250 | 606×466 | |
| X、Y轴坐标分辨力 (μm) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| 示值误差(mm) | E1XY=(2.5+L/100) | |||||
| Z轴坐标行程 (mm) | 100 (调焦) | 100 (调焦) | 100 (调焦) | 100 (调焦) | 100 (调焦) | |
| 仪器重量（kg） | 160 | 160 | 180 | 250 | 250 | |
| 仪器尺寸 (mm) | 780×780×1100 | 810×780×1120 | 810×780×1120 | 900×780×1020 | 1040×780×1120 | |
| 投影屏 | 尺寸 (mm) | Ф 312，使用范围>Ф300（刻有米字线） | ||||
| 旋转范围 | 0~360° | |||||
| 旋转分辨力 | 1' or 0.01° | |||||
| 物镜 | 放大倍数 | 10× (选) | 20× (选) | 50× (选) | 100× (选) | |
| 物方视场 (mm) | Ф30 | Ф15 | Ф6 | Ф3 | ||
| 工作距离 (mm) | 77.7 | 44.3 | 38.4 | 25.3 | ||
| 测量Z大高度(mm) | 90 | 90 | 90 | 90 | ||
仪器电源: AC 100-240V 50/60Hz，总功率: 400W | ||||||
CPJ-3000CZ系列数字式测量投影仪整机质量优良，性能稳定。仪器配有脚踏开关和多功能数据处理表DC-3000，数据输出和采样十分方便，使测量更快捷，效率更高。仪器配有物镜旋转盘，可同时配备三个物镜，在不同放大倍率工作时，只须旋转转盘即可，不需要再单独更换物镜，操作更加方便简单；仪器调焦由投影筒升降实现，行程大，稳定性好；工作台不升降，增强了稳定性，测量范围大，精度高。
技术参数：
| 型号 | CPJ-3015CZ | CPJ-3020CZ | CPJ-3025CZ | |||
| X轴坐标行程 (mm) | 150 | 200 | 250 | |||
| Y轴坐标行程 (mm) | 100 | 100 | 150 | |||
| 金属台面尺寸 (mm) | 354×228 | 404×228 | 450×280 | |||
| 玻璃台面尺寸 (mm) | 210×160 | 260×160 | 306×196 | |||
| X、Y轴坐标分辨力 (μm) | 0.5 | |||||
| 示值误差 (mm) | E1XY=(2.5+L/100) | |||||
| Z轴坐标行程 (mm) | 100 | |||||
| 仪器重量 (kg) | 170 | 175 | 180 | |||
| 外形尺寸(mm) | 780×810×1120 | 780×810×1120 | 780×810×1120 | |||
| 投影屏 | 尺寸 (mm) | Ф 312，使用范围>Ф300（刻有米字线） | ||||
| 旋转范围 | 0~360° | |||||
| 旋转分辨力 | 1' or 0.01° | |||||
| 物镜 | 放大倍数 | 10× (选) | 20× (选) | 50× (选) | 100× (选) | |
| 物方视场 (mm) | Ф30 | Ф15 | Ф6 | Ф3 | ||
| 工作距离 (mm) | 77.7 | 44.3 | 38.4 | 25.3 | ||
| 测量Z大高度 (mm) | 90 | 90 | 90 | 90 | ||
仪器电源: AC 100-240V 50/60Hz，总功率: 400W | ||||||
特点：
卧式投影仪具有稳定可靠的机械结构和高精度的放大倍率。可将被测工件的轮廓、截面和表面形状准确的成像到投影屏上，Z适于刀具、齿轮、螺纹、弹簧等轮廓形状的观察与测量。
技术规格参数：
| 型号 | CPJ-3020W | CPJ-4025W | ||||
| X轴坐标行程(mm) | 200 | 250 | ||||
| Y轴坐标行程(mm) | 100 | 150 | ||||
| 金属台面尺寸(mm) | 354×228 | 404×228 | ||||
| 玻璃台面尺寸(mm) | 210×160 | 260×160 | ||||
| 数显分辨力(μm) | 0.5 | |||||
| 示值误差(mm) | X、Y轴: (2.5+L/100). Z轴: 3.5+L/50 (L为被测物体长度，单位：mm) | |||||
| Z轴坐标行程(mm) | 75 (调焦) | 100 (调焦) | ||||
| 重量(kg) | 160 | 240 | ||||
| 尺寸(mm) | 1090×830×1010 | 1215×646×1210 | ||||
| 投影屏 | 尺寸(mm) | Ф 300 | Ф 400 | |||
| 旋转范围 | 0~360° | |||||
| 旋转分辨力 | 1' or 0.01° | |||||
| 物镜(CPJ-3020W) | 放大倍数 | 10× (选) | 20× (选) | 50× (选) | 100× (选) | |
| 物方视场 (mm) | Ф30 | Ф15 | Ф6 | Ф3 | ||
| 工作距离 (mm) | 77.7 | 44.3 | 38.4 | 25.3 | ||
| 物镜(CPJ-4025W) | 放大倍数 | 5× (选) | 10× (标) | 20× (选) | 50× (选) | 100× (选) |
| 物方视场 (mm) | Ф80 | Ф40 | Ф20 | Ф8 | Ф4 | |
| 工作距离 (mm) | 93.7 | 103.9 | 95.1 | 65.7 | 35.0 | |
| 数据处理系统 | DC-3000多功能数显表，全中文显示，可做多点采样，坐标旋转。点、线、圆、距离、角度测量 | |||||
| 仪器照明 | 透射： 24V/150W 卤素灯。 反射：21V/150W卤素灯 | |||||
| 仪器附件 | 微型打印机(选)、光学寻边器(选)、M2D-CPJ软件(选)等——详情请见投影仪附件说明 | |||||
仪器电源: AC 100-240V 50/60Hz，总功率: 400W | ||||||
CPJ-6020V落地式投影仪成像清晰，放大倍率准确。投影屏直径 Φ600mm，Z大物方视场为 Φ120mm，可满足大尺寸零件的轮廓测量和坐标测量，配合寻边器可实现自动寻边采点，消除人眼瞄准的误差。
技术规格参数：
| 型号 | CPJ-6020V | |||||
| X轴坐标行程(mm) | 200 | |||||
| Y轴坐标行程(mm) | 100 | |||||
| 金属台面尺寸(mm) | 404×265 | |||||
| 玻璃台面尺寸(mm) | 270×170 | |||||
| 数显分辨力(μm) | 0.5 | |||||
| 示值误差(mm) | 2.5+L/75 (L为被测物体长度，单位：mm) | |||||
| Z轴坐标行程(mm) | 50 (调焦) | |||||
| 仪器重量(kg) | 360 | |||||
| 外形尺寸(mm) | 1200×1140×1940 | |||||
| 投影屏 | 尺寸 (mm) | Ф 615，使用范围>Ф600（刻有米字线） | ||||
| 旋转范围 | 0~360° | |||||
| 旋转分辨力 | 1' or 0.01° | |||||
| 物镜 | 放大倍数 | 5× (选) | 10× (标) | 20× (选) | 50× (选) | 100× (选) |
| 物方视场 (mm) | Ф120 | Ф60 | Ф30 | Ф12 | Ф6 | |
| 工作距离(mm) | 242.8 | 143.2 | 85.5 | 92 | 48.5 | |
| Z大测量高度(mm) | 50 | 50 | 50 | 50 | 48 | |
仪器电源： AC 100-240V 50/60Hz。总功率： 650W | ||||||
