WEN-133 WEN2-133 K型热电偶 WEN-133 WEN2-133 K型热电偶

生产厂家：安徽联信电缆有限公司www.ahlxjt.net   www.ahlxdl.com   www.ahlxyb.com
热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就指示出热电偶，产生的热电动势的对应温度值。　
热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。

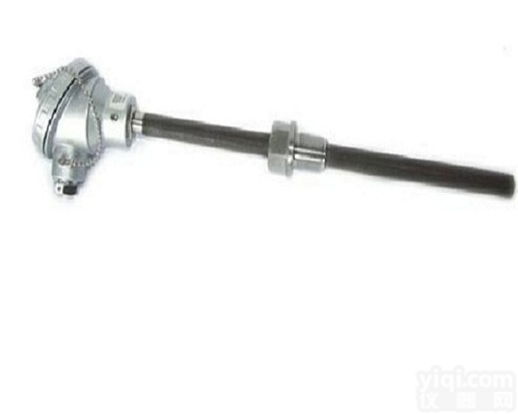

装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。
□ 型号规格
统一设计型热电偶
无固定装置式（陶瓷保护管）热电偶

热电偶类别	产品型号	分度号	测温范围℃	规格		热响应时间T0.5S
				直径mm	保护管材料
单支铂铑30-铂铑6	WRR-120	B (LB-2)﹡	0～1600	Φ16	刚玉质	<150
	WRR-121			Φ25		<360
双支铂铑30-铂铑6	WRR2-120			Φ16		<150
	WRR2-121			Φ25		<360
单支铂铑10-铂	WRP-120	S (LB-3)﹡	0～1300	Φ16	高铝质	<150
	WRP-121			Φ25		<360
双支铂铑10-铂	WRP2-120			Φ16		<150
	WRP2-121			Φ25		<360
单支镍铬-镍硅	WRN-122	K (EU-3)﹡	0～1100	Φ16	高铝质	<240
	WRN-123		0～1200	Φ20
双支镍铬-镍硅	WRN2-123		0～1100
单支铂铑30-铂铑6	WRR-130	B (LL-2)﹡	0～1600	Φ16	刚玉质	<150
	WRR-131			Φ25		<360
双支铂铑30-铂铑6	WRR2-130			Φ16		<150
	WRR2-131			Φ25		<360
单支铂铑10-铂	WRP-130	S (LB-3)﹡	0～1300	Φ16	高铝质	<150
	WRP-131			Φ25		<360
双支铂铑10-铂	WRP2-130			Φ16		<150
	WRP2-131			Φ25		<360
单支镍铬-镍硅	WRN-133	K (EU-2)﹡	0～1200	Φ30	高铝质	<240
双支镍铬-镍硅	WRN2-133		0～1100

注：1）结构特征：非置入部分为碳钢20﹟
2）直径Φ25mm为双层瓷套管。
3）大“﹡”分度号作特殊规格订货。
保护管直径和长度规格表
