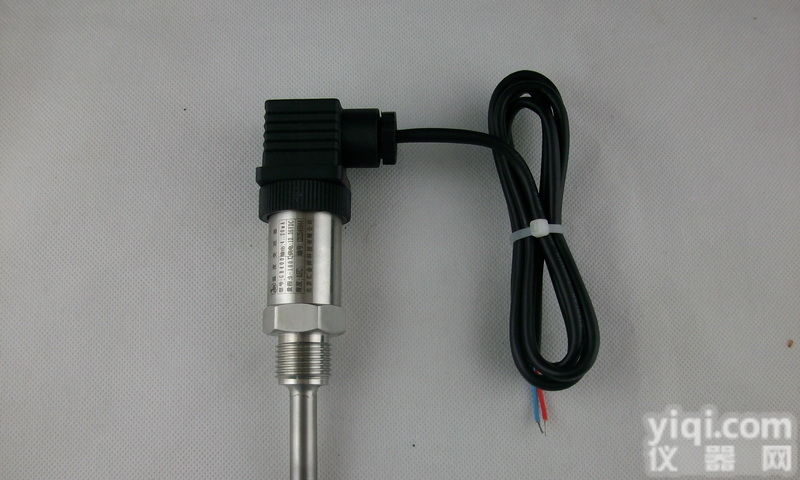

RWB系列 RWB系列一体化温度变送器

产品由温度传感器（热电阻或热电偶）和温度变送器两部分组成，可一体安装也可分离式安装，两者之间由补偿导线（热电偶）或普通导线（热电阻）连接。 温度变送器可带模拟式表头，现场显示直观方便。本品作为新一代的测温仪表广泛应用于电站、石油、化工、纺织、建材及科研部门的过程控制。

一体化温度变送器技术性能和规格

² 测量范围：铂热电阻：-200℃~500℃Z小量程50℃ ；

热 电 偶：-50℃~1800℃Z小量程100℃ ；

² 输出信号：4~20mA（输入输出不隔离）；

热电阻：输出与温度成线性；

热电偶：输出与温度成线性（RWBX型）；

输出与热电偶的毫伏数成线性（RWBP型）；

² 基本误差：0.2%

² 负载电阻：24V供电时，0~600Ω；

² 供电电源电压：12V~35V；

² 使用环境温度：-25℃~85℃；

² 相对湿度：5～95%；

一体化温度变送器产品选型

RWB

RWB系列一体化温度变送器

类别

R

热电阻温度变送器

X

热电偶温度变送器（输出与温度成线性）

P

热电偶温度变送器（输出与热电偶的毫伏数成线性，与温度成非线性）

一次元件 分度

1

热电偶：E （铂热电阻：Pt100）

2

热电偶：T

3

热电偶：J

4

热电偶：K

5

热电偶：S

6

热电偶：B

7

热电偶：N

8

热电偶：R

指示表头

0

无

1

指针式

安装方式

1

现场一体化安装

2

现场分离式安装（用于现场温度较高场合）

安装固定装置形式

1

固定螺纹

2

活动法兰

3

固定法兰

4

特殊订货

一体化温度变送器选型举例

RWB 112 1-φ10; L/1=400/250; -20~100℃

RWB系列一体化铂电阻温度变送器；保护管直径φ10；保护管总长400mm；插入长度250mm；

测温范围-20~100℃；现场分离式安装；带模拟表头；固定螺纹固定
