万濠 WTB1光栅尺

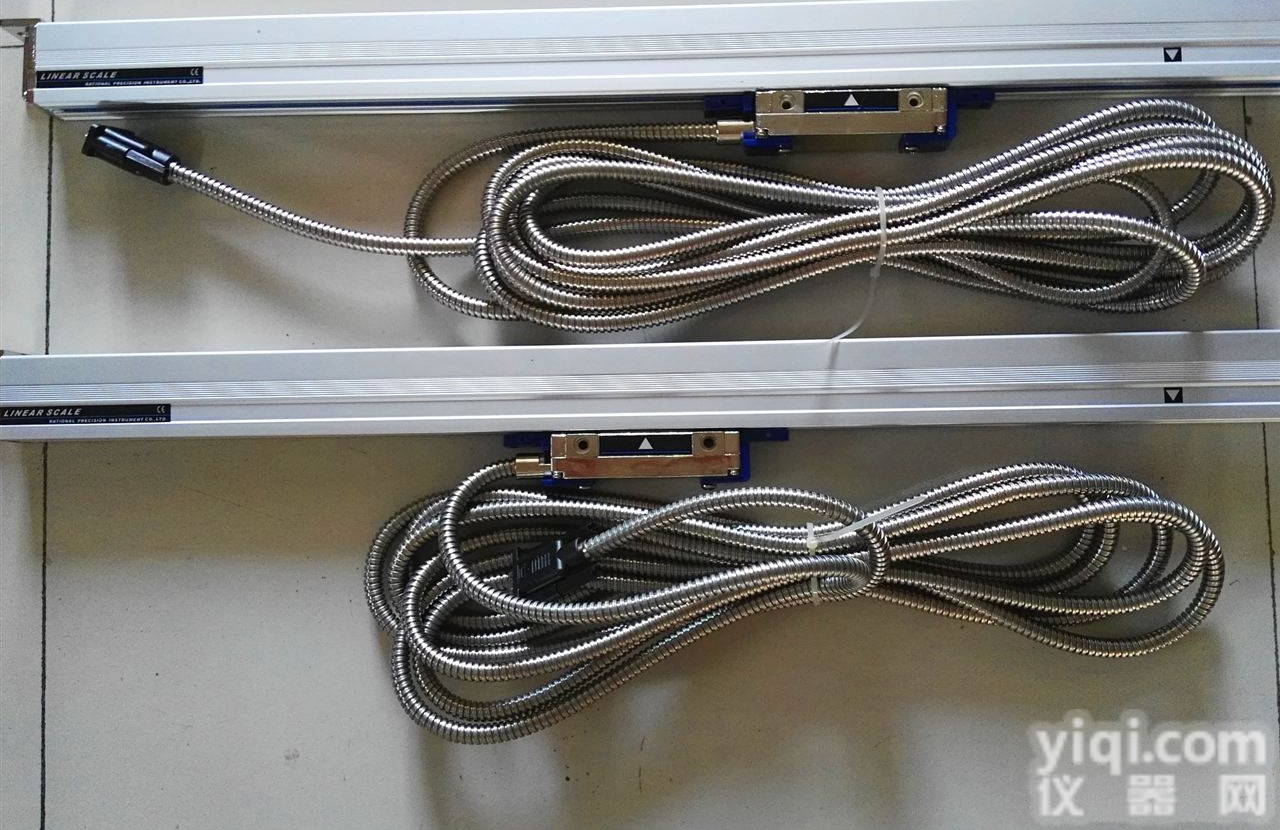

WTB1光栅尺

WTB1光栅尺产品用途：

本公司生产的用于数控机的直线光栅尺几乎可以适用任何应用。光栅尺是所有采用闭环控制机床和设备上进给轴的Z佳选择，例如铣床、加工ZX、镗床、车床、和磨床、线切割、火花机等等。另外还可用于各类测量机构、仪器的位移测量，如：光学影像测量仪.光学投影仪、显微镜，二次元影像仪等。直线光栅尺动态性能好，运动速度可靠性高，沿测量方向的运动加速度大，这些特性使它不仅能足常规动态性能要求，也能满足直接驱动设备的高动态性能要求。

产品特点

1.运行速度：每分钟60米以上
2.长距离传输：100米以上，中间不需增加任何界面
3.滑动部采用五只轴承，优异的重复定位性
4.信号线采用多层隔离线网及金属软外壳保护，防水及抗干扰性优良
5.尺身采用铝合金型材，经阳极处理，尺头部分用合金压铸，镀硬铬，耐腐蚀
6.防尘片采用特种塑胶，耐刮伤，耐腐蚀，磨擦阻力小
7.部件个体化，安装、保养、维护简易，防水、防尘性良好，使用寿命长
8.传感器采用玻璃精密计量光栅作为测量基准器

技术规格参数

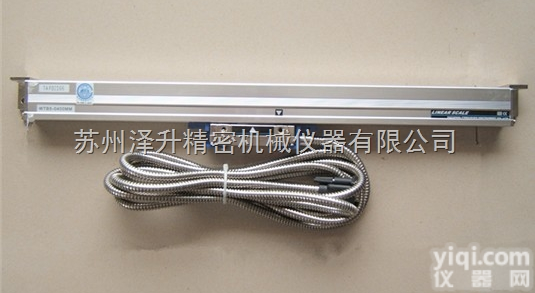

WTB1光栅尺的产品精度为±(3+3LO/1000)μm或更高精度，输出信号：2路TTL方波0°和90°；另可提供4路TTL方波0°、90°、180°、270°。生产长度：50-3000mm,分辨率：1um, 光栅栅距：0.02mm,工作速度：60米/分
