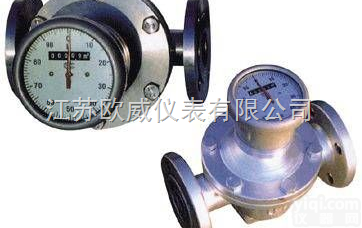

OW-LC 椭圆齿轮流量计

产品信息

椭圆齿轮流量计
产品名称：椭圆齿轮流量计
产品编号：OW-LC
详细说明：
概述：
    属于容积式流量计一种，在流量仪表中是精度较高的一类。它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。可以选用不同的材料(铸钢、不锈钢和316)制造，适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。

特点：

流量测量与流体的流动状态无关，这是因为是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此核测介质的粘皮愈大，泄漏误差愈小，对测量愈有利。
计量精度高，适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死，以致无法测量流量)。如果被测液体介质中夹杂有气体时，也会引起测量误差。

参数：

1、测量精度较高：0.2级与0.5级。
2、特别适合于测量粘度较高的介质，而且对被测量液体粘度的变化不敏感。
3、流量计前后不需直管段，即使流量计靠近阀门、弯管、缩管、扩大管，也无需加装直管段。
4、OWLC-a型铸铁，广泛用于各种油品及对铸铁*液体介质的计量
5、OWLC-e型铸钢，用于高压、低腐蚀性介质的计量
6、OWLC-b型广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量
7、为了防止流量计的齿轮被杂质卡死，在流量计的上游必须安装过滤器
8、防爆等级：ExiaIICT6
普通铸铁型(a)、铸钢型(e)、不锈钢型(b)
型号
LC-a铸铁
LC-e铸钢
LC-b不锈钢
公称压力Mpa
1.0  1.6
2.5  4.0  6.4
1.0  1.6
被测液体粘度
2 ~200 Mpa.s
被测液体温度
-20℃～+100℃
流 量 范 围 m3/h
型号
精度等级
OWLC-a铸铁
OWLC-e铸钢
OWLC-b不锈钢
公称口径(mm)
0.5
0.2
0.5
0.2
0.5
0.2
10
0.04～0.4
0.1～0.4
0.04～0.4
0.1～0.4
0.1～0.5
0.1～0.5
15
0.25～1.5
0.3～1.5
0.25～1.5
0.3～1.5
0.3～1.5
0.3～1.5
20
0.5～3
0.6～3
0.5～3
0.6～3
0.6～3
0.6～3
25
1～6
1.2～6
1～6
1.2～6
1.2～6
1.2～6
40
2.5～15
3～15
2.5～15
3～15
3～15
3～15
50
4～24
4.8～24
4～24
4.8～24
4.8～24
4.8～24
65
5～40
8～40
5～40
8～40
8～40
8～40
80
10～60
12～60
10～60
12～60
12～60
12～60
100
16～100
20～100
16～100
20～100
20～100
20～100
150
32～190
38～190
32～190
38～190
38～190
38～190
200
34～340
68～340
34～340
68～340
68～340
68～340
