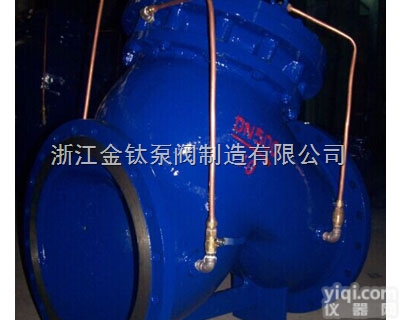

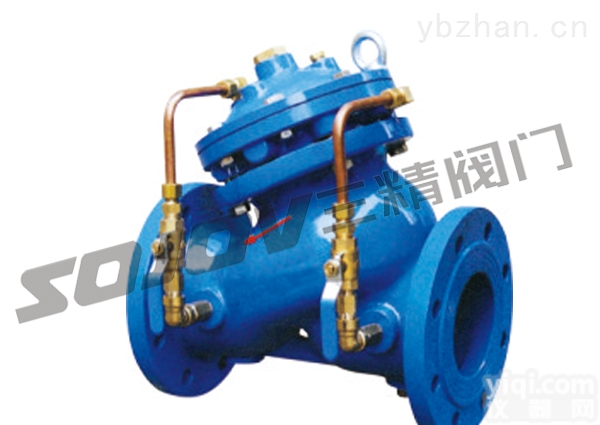

JD745X控制阀 厂家直销JD745X多功能水泵控制阀管道用控制阀【金钛供应】

1、JD745X多功能水泵控制阀功能与用

http://china.guidechem.com/trade/pdetail2865394.html
本阀用于高层建筑给水系统和其它供水系统的水泵出口处，防止介质倒流、水锤和水击现象的智能型阀门，维护管线安全。
2、JD745X多功能水泵控制阀产品的特点
JD745X多功能水泵控制阀的结构特点，多功能水泵控制阀由主阀和调节阀接管组成，阀体采用直流式阀体，主阀控制室为膜片和活塞式的双控制室结构，控制室比一般水力控制阀增加了一个，增加了对主控室的功能，实现了对书泵出口缓慢开启，全开、缓闭、截止等多功能控制，实现了一个阀门，一次性调节对水泵出口的多功能控制。

本产品接管系统采用调节阀控制，通过调节阀开度，可方便实现需要的各项参数，如主阀开启速度、缓闭速度等等。
3、JD745X隔膜式多功能水泵控制阀的工作原理
当水泵气动后，水压作用于主阀阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀B缓缓排到出口端，主阀缓慢开启，设定调节阀的开度可得到合适的主阀开启速度，当水泵停止工作后，进口端水压迅速下降，在自重、弹簧压力下快速关闭大部分开度，防止水倒流，余下开度由控制室上腔水压和下腔水压联合作用下缓慢关闭，关闭速度减慢形成了缓冲，防止压力增加。
4、JD745X隔膜式多功能水泵控制阀工作特点
防止水锤效果好，将缓开、止回速闭、缓闭消除水锤的技术一体化，防止开泵水锤和停泵水锤对供水系统的损害。
操作方便，无需为阀门另配电控系统，阀门随水泵的开启和停止自动并按顺利完成控制功能，通过设定调节阀开度得到合适的控制参数。
阀体采用全流道、直流式、流线型设计，水头损失小，节能效果好。
5、JD745X多功能水泵控制阀技术参数
公称压力(MPa) 壳体实验压力(MPa) 密封实验压力(MPa) 调压范围(MPa) 缓闭时间(S) Z低动作压力(MPa) 适用介质 介质温度（℃）
1.0 1.5 1.1 0.09~0.8 3~60 ≧0.07 水 0~80
1.6 2.4 1.76 0.15~1.4
6、JD745X多功能水泵控制阀主要零件
阀体，阀盖：铸钢、铸铁、球磨
密封O型圈：丁晴橡胶
弹簧：50CrvA
阀杆：2CR13
膜片：丁晴橡胶
调节阀，球阀：铜合金
过滤器：不锈钢
7、JD745X多功能水泵控制阀连接尺寸
DN L H D D2 d-n
   1.0MPa 1.6Mpa 2.5MPa 1.0MPa 1.6Mpa 2.5MPa 1.6MPa
50 203 293 165 165 165 125 125 125 4-18
65 216 328 185 185 185 145 145 145 4-18
80 248 364 200 200 200 160 160 160 8-18
100 283 418 222 222 235 180 180 190 8-18
125 330 481 250 250 270 210 210 220 8-18
150 356 543 285 285 300 240 240 250 8-22
200 444 673 340 340 360 295 395 310 8-22
250 533 792 395 405 425 350 355 370 12-22
300 600 927 445 460 485 400 413 430 12-22
350 622 957 505 520 555 460 470 490 16-22
400 698 1188 565 580 620 515 525 550 16-26
450 775 1218 615 640 670 565 585 600 20-26
500 818 1256 670 715 730 620 650 660 20-26
600 900 1660 780 840  725 770  20-30
700 980 1750 895 910  840 840  24-30
800 1120 1900 1015 1025  950 950  24-33
900 1220 2100 1115   1050   28-33
1000 1320 2400 1230   1160   28-36
友情提示：客户需要其它型号产品，请致电给我们金钛阀门销售部。
8、金钛阀门主营产品
JD745X多功能水泵控制阀 F745X遥控浮球阀 YX741X减压稳压阀 DY30AX缓开缓闭止回阀 200X减压阀
300X缓闭止回阀 400X流量控制阀 600X水力控制阀 800X压差旁通阀 HH44X微阻缓闭止回阀
DHH44X微阻缓闭消声止回阀 HC42X静音止回阀 HC44X橡胶瓣止回阀 BFDZ701X液力自动阀 HDZ744X智能自控阀
DG7mh41X管力阀 JM744X排泥阀 ZYC自力式压差控制阀 软密封闸阀 GDF3204硬碰硬旋球阀
友情提示：客户需要其它型号产品，请致电给我们金钛阀门销售部。
金钛阀门订货说明
1、 产品名称与型号，公称直径，阀体材质，公称压力，适用介质，连接方式，使用温度，是否带附件以便我们为您正确选型。
2、 如有特殊要求请在产品时注明。
3、 若已经由设计单位选定型号，请按型号直接向我司销售部订购。
4、 当使用场合复杂时，请尽量提供设计图。
5、 欢迎访问我们的，如有JD745X隔膜多功能水泵控制阀任何疑问，您可以致电给我们，我们将竭诚为您提供优质的服务，：，手机为：
