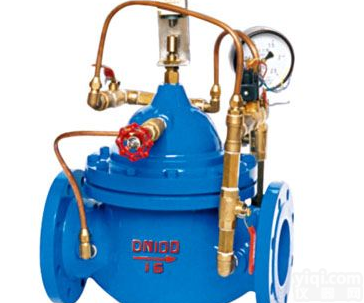

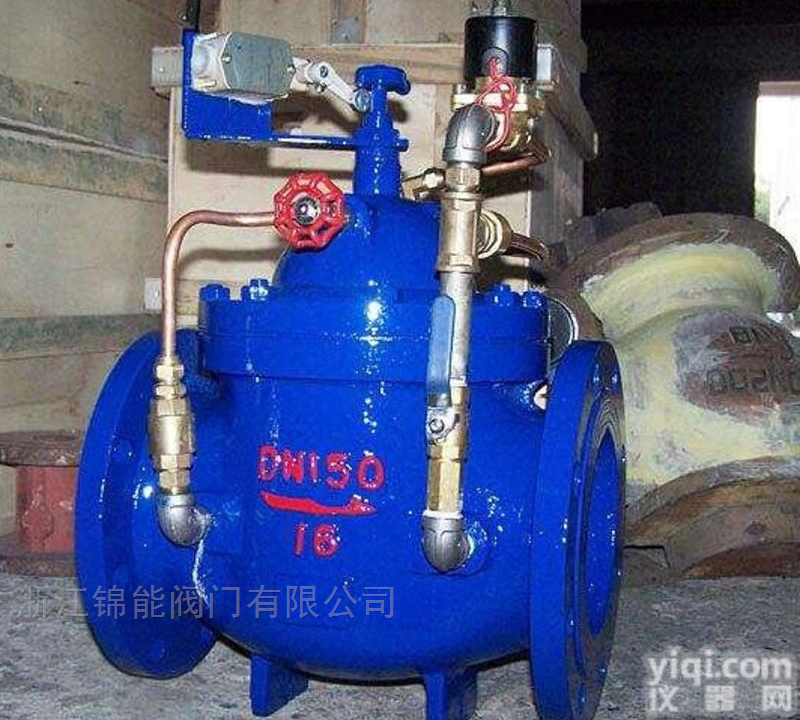

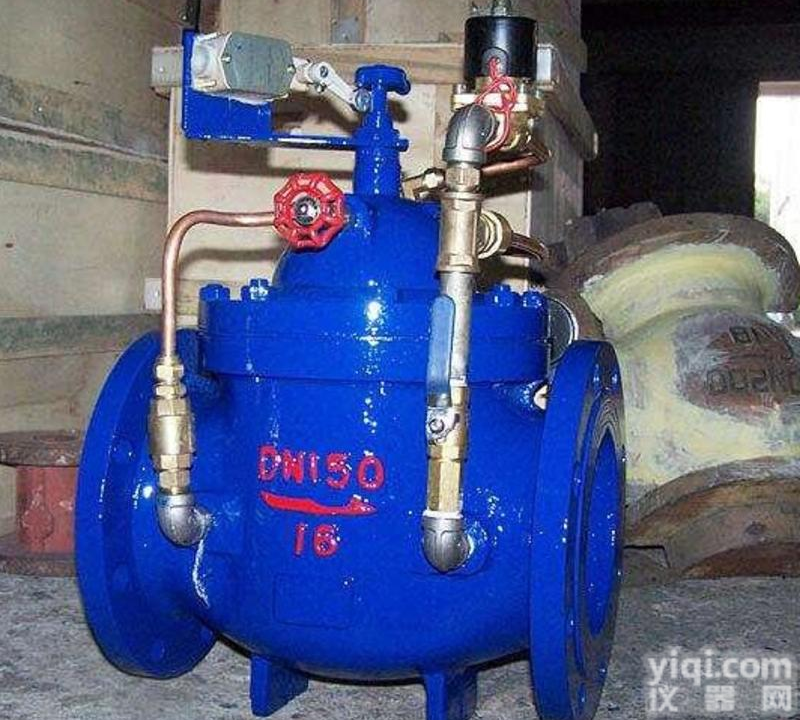

700X 700X水泵控制阀

700X水泵控制阀
产品品Pai：金钛阀门
产品型号：700X
公称通径：DN50~DN400
公称压力：1.0 Mpa、1.6 Mpa、2.5 Mpa、4.0Mpa
适用介质：水、油品
适用温度：0~80℃
连接形式：法兰
材质：铸铁，铸钢，球磨铸铁，不锈钢
700X水泵控制阀产品简介
是一种安装在水泵出口处，防止介质倒流的逆止类阀门。当水泵即将停止供水前，阀门先行缓慢关闭90%左右，防止突然停泵而产生的水锤和水击声，当水泵完全停止后，阀门在完全关闭，防止泵出的水回流，有效地保护水泵，免受回流的冲击而产生反转。该产品是水泵出口必不可少的保护装置。阀门呈流线型设计，通过电磁阀的导控实现准确的启闭，使用安全可靠，有效地防止水锤和水击声，使用寿命长，安装，维修方便。
本阀产品广泛用于高层建筑、生活区等供水系统及城市供水系统工程。
水泵控制阀工作原理
当水泵工作阀门向下游供水时，电磁导阀全开，针阀调到适当开度，上游水经过针阀，导阀，单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室压力保持主阀处于合适开度，保持下游正常供水。
当水泵停止工作时，电磁导阀先关闭，主阀停止排水，主阀室压力升高，主阀开始关闭，当关闭90%时，主阀上部行程开关输出停泵信号，水泵停止运转，此时，主阀下游水经过单向阀进入主控制室，控制室压力升高，主阀关闭。
水泵控制阀规范和设计标准
结构长度标准：GB/T12221-2005
法兰标准：GB/T9113
压力温度等级：GB/T1224-2005
实验检验标准：GB/T13927-2008

水泵控制阀技术参数


水泵控制阀主要零件

 ：
