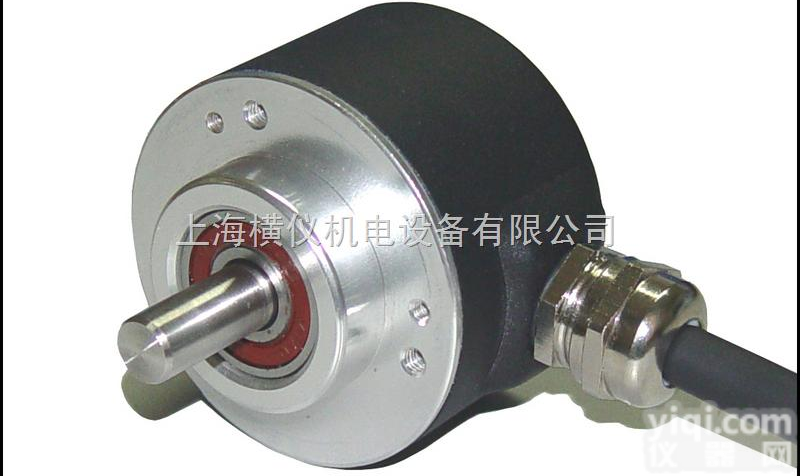

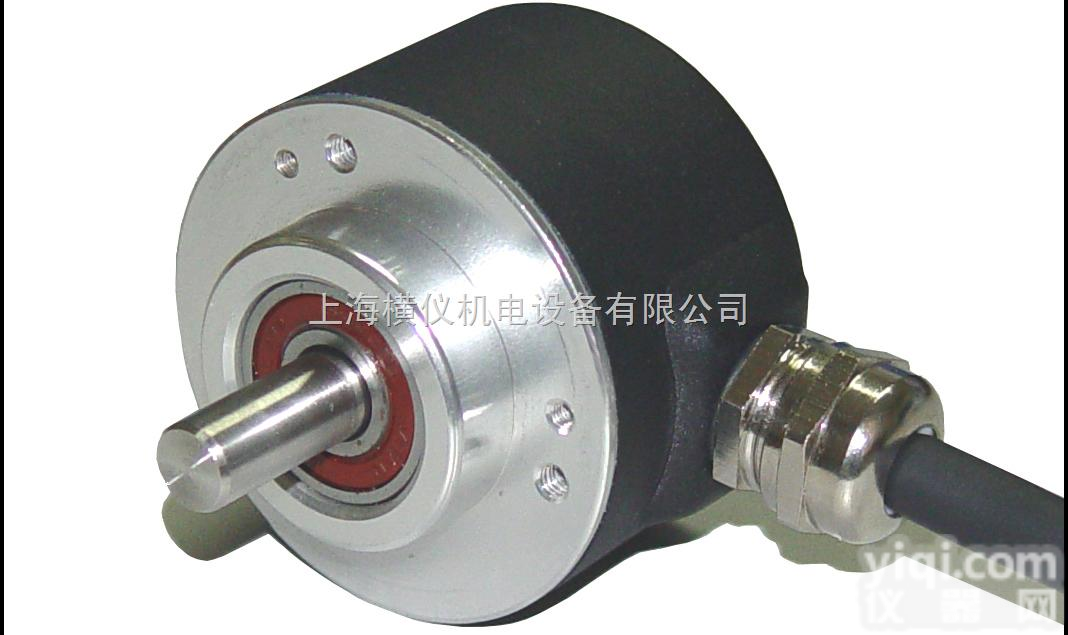

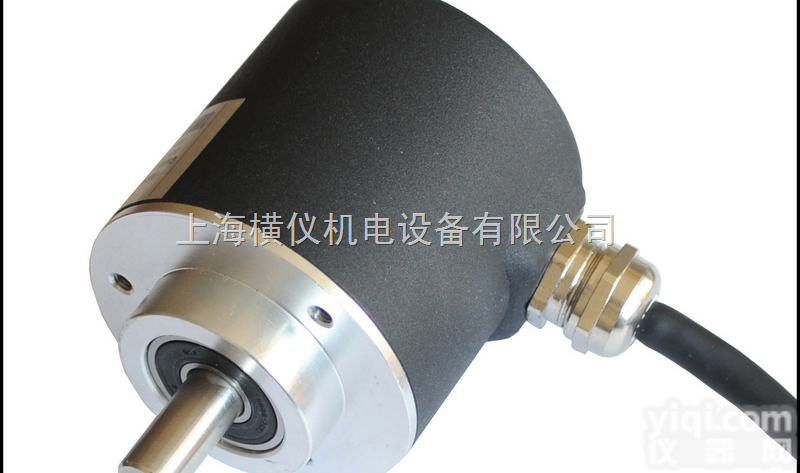

GMS412 单圈高精度值编码器,单圈高精度值编码器，单圈高精度值编码器
- 型号：GMS412
- 供应商：上海横仪机电设备有限公司
- 供应商报价：面议
- 标签：单圈高精度绝对值编码器,单圈高精度绝对值编码器，单圈高精度绝对值编码器,-1,上海横仪机电设备有限公司
产品库
单圈高精度值编码器简介：
12位单圈高精度值编码器特性参数：
工作电压: | 10～30Vdc 极性保护 |
消耗电流: | 40mA（24Vdc）；80mA（12Vdc）空载 |
输出信号: | 并行推挽输出型 负逻辑低电平有效（NPN优先） |
输出代码: | 格雷码 （或格雷余码） |
分 辨 率: | 180、256、360、1024线可选 |
准 确 度: | 0.3° |
工作温度: | -25～80℃ |
储存温度: | -40～80℃ |
防护等级: | 外壳IP67 转轴IP65 |
振动冲击: | 20g，10～2000Hz；100g，6ms |
允许转速: | 2400转/分 |
连接电缆: | 1米屏蔽电缆径向侧出 |
外形特征: | 金属密封外壳，密封双轴承结构 |
12位单圈高精度值编码器输出接口：（以产品说明书为准）
芯缆颜色 | 信号输出 |
棕色 | 10～30Vdc |
蓝色/蓝（红1） | GND 0V |
黑色 | 20 |
灰色 | 21 |
白色 | 22 |
红色 | 23 |
粉色 | 24 |
橙色 | 25 |
黄色 | 26 |
绿色 | 27 |
紫色 | 28 |
灰（白1） | 29 |
日系法兰结构，推挽负逻辑输出，格雷码256线、1024线及格雷余码360线、180线可选机械设备的经济、可靠选择
* 单圈值数字码盘，无干扰抖动、零点漂移之虞。
*256、1024分辨率，格雷码可选，180、360分辨率，格雷余码可选。
* 宽工作电压范围， 10～30Vdc，极性保护。
* 并行推挽负逻辑输出，NPN与PNP兼容，（优选替换NPN）。
* 宽工作温度范围，-25～80℃；储存温度：-40～80℃。
* 无螺丝一次机压密封，防水轴承，IP65高防护等级。
* 日系法兰，安装、替换方便。
