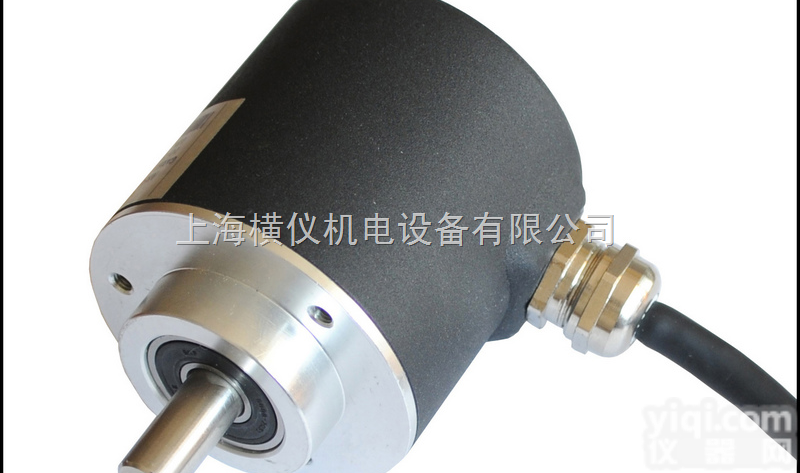

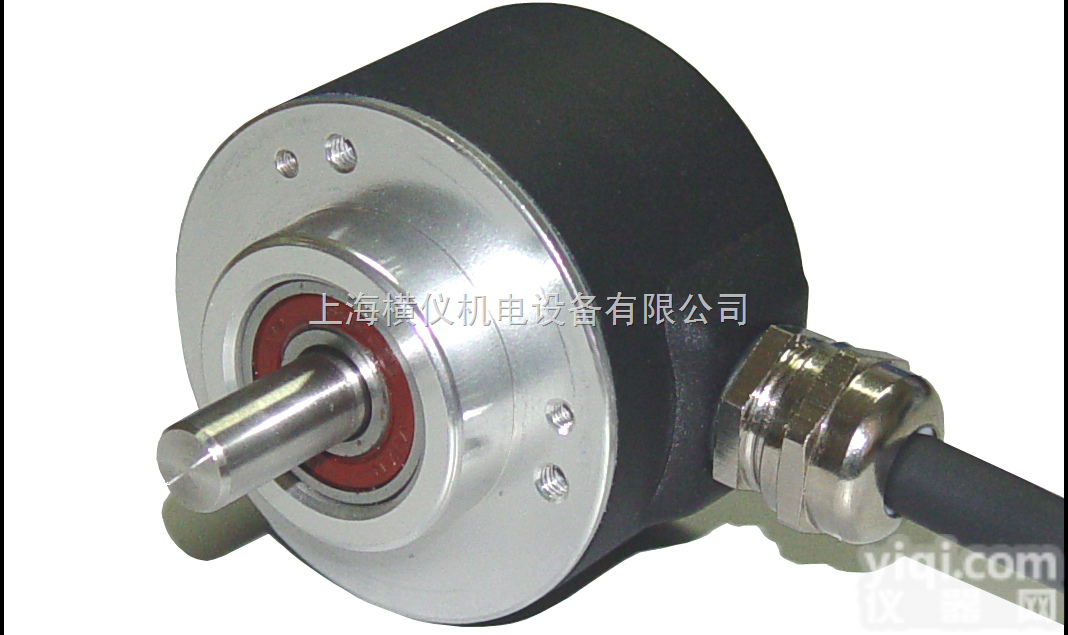

GMS412 12位单圈值编码器，12位单圈值编码器，12位单圈值编码器

* 单圈值数字码盘，同一编码器兼具CW与CCW选择。

* 单圈编码器兼具计圈信号，可多圈工作，停电旋转不大于90度。

* 12位4096线分辨率（1024线，2048线可订货）。

* 宽工作电压范围， 10～30Vdc，极性保护。

* 宽工作温度范围，-25～80℃；储存温度： -40～80℃。

* 并行推挽输出，可自选基准电压值，直接连接各种设备。

* 自带核心运算芯片，可置零位。

* 夹紧法兰，同步法兰或盲孔轴套，国际标准型，其他外形可选。

工作电压:

10～30Vdc 极性保护

消耗电流:

40mA（24Vdc）；80mA（12Vdc）空载

输出信号:

并行推挽输出型 高电平有效（并行输出电压值可灵活设定）

输出代码:

格雷码  （或格雷余码）； CW或CCW可选

输入信号:

KVCC并行输出基准电压，输出压降<2V

分 辨 率:

≤12位，Z高4096线 （订货选择）

准 确 度:

0.3°

工作温度:

-25～80℃

储存温度:

-40～80℃

防护等级:

外壳IP67  转轴IP65

振动冲击:

20g，10～2000Hz；100g，6ms

允许转速:

2400转/分

连接电缆:

1米屏蔽电缆径向侧出

外形特征:

金属密封外壳，密封双轴承结构

芯缆颜色

信号输出

棕色

10～30V

蓝色

0V

黑色

2⁰

深灰

2¹

中灰

2²

浅灰

2³

白色

2⁴

红色

2⁵

粉红

2⁶

浅粉

2⁷

橘黄

2⁸

黄色

2⁹

浅黄

2¹⁰

浅绿

2¹¹

墨绿

CW

中绿

CCW

深紫

方向控制

浅棕

置位

浅蓝

Kvcc

浅紫

NC
