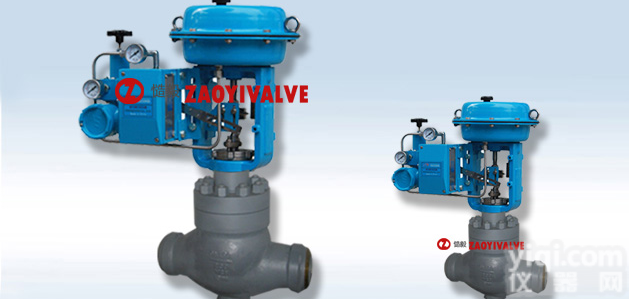

HPN 高压低噪声笼式调节阀

产品简介

HPN高压低噪声笼式调节阀是一种为降低可压缩流体噪声而设计的压力平衡式调节阀，为适应气体的节流扩散与膨胀，套筒上设有许多对称小孔来降低压力降，比HHPC高压笼式阀噪声低。阀体结构紧凑，流体通道呈S流线型，压降损失小，流量大。调节阀配用多弹簧式薄膜执行机构，结构紧凑，输出力大。

技术参数

型式：单座铸造球型阀

公称通径：40～200mm

公称压力：ANSI 900、1500、2500、JIS 63K

连接型式：法兰连接 RF、 RJ

标准按：ANSI B16.5，JIS B2201

焊接连接：嵌接焊：SW（40～80mm）

对接焊：BW（80～200mm）

材料：ZG25 ZG1Cr18Ni9Ti和ZG0Cr17Ni12Mo2Ti 1.25Cr0.5Mo 2.25Cr1.0Mo 5.0Cr0.50Mo

 SCPH21   SCPH32    SCPH61

上阀盖：常温型（P）：-5～+230℃

伸长Ⅰ型（E1）： +230～+566℃

压盖型式：螺栓压紧式

填料：石棉编织填料。
