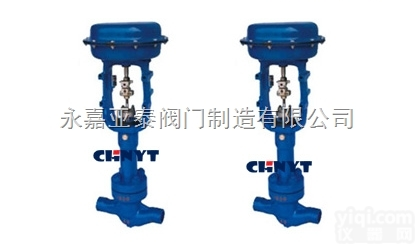

HPN HPN高压低噪声笼式调节阀

产品信息





HPN高压低噪声笼式调节阀











                                                                                                                                                                                                                                                                                                                                                                                                                                                          阀　体

型式：单座铸造球型阀公称通径：40～200mm 公称压力：ANSI 900、1500、2500、JIS 63K 连接型式：法兰连接 RF、 RJ 标准按：ANSI B16.5，JIS B2201 焊接连接：嵌接焊：SW（40～80mm） 对接焊：BW（80～200mm） 材料：ZG25 ZG1Cr18Ni9Ti和ZG0Cr17Ni12Mo2Ti 1.25Cr0.5Mo 2.25Cr1.0Mo 5.0Cr0.50Mo SCPH21 SCPH32 SCPH61 上阀盖：常温型（P）：-5～+230℃ 伸长Ⅰ型（E1）： +230～+566℃ 压盖型式：螺栓压紧式 填料：石棉编织填料。 阀内组件阀芯型式：金属阀座压力平衡式结构 流量特性：线性特性 见图1 材料：1Cr18Ni9，0Cr17Ni12Mo2，8Cr17和不锈钢堆焊司太莱合金

执行机构

型式：LHA多弹簧式薄膜执行机构 膜片材料：乙丙橡胶夹尼龙布 弹簧范围：40～200 80～240kPa 供气压力：0.28 0.30 0.40 MPa 气源接口：Rc1/4 环境温度：-30～+70℃ 备注:该阀也可配用LVA5或LVA6、LVP执行机构 阀作用型式：气-开式 气-关式 附件：定位器，手轮机构，气动阀位传送器等。

性能

泄漏量：符合标准ANSI B16.104Ⅲ级，小于额定Cv的0.1% 回差：1%（带定位器） 线性：±1%（带定位器）可调范围：50：1

Cv值和行程

公称通径（mm）
40
50
80
100
150
200
阀座直径（mm）
25
32
40
32
40
50
50
65
80
65
80
100
100
125
150
125
150
200
额定Cv值
ANSI 900，1500
JIS63K
8
12
20
12
20
30
30
43
62
43
62
90
90
135
210
135
210
330
ANSI 2500
-
8
12
8
12
20
20
30
43
30
43
62
62
90
135
90
135
210
额定行程（mm）
25
38
50
75

流量特性

典型的流量特性曲线

允许压差

Ⅰ配用LHA或LVA执行机构（带定位器
A气-关式阀

公称压力
执行机构
供气压力（MPa）
弹簧范围（MPa）
允许压差（MPa）
公称通径（mm）
40
50
80
100
150
200
ANSI 900
1500
JIS 63K
LHA3D
0.28
0.04～0.20
15.3
26.4
11.6
19
7.8
11.3
5.8
7.4
-
-
0.30
26.1
26.4
23.3
24.8
7.8
15.2
5.8
10.3
-
-
0.35
0.08～0.24
15.3
26.4
15.3
26.4
15.6
17.2
11.7
11.8
6.4
-
0.40
26.4
23.3
26.4
15.6
26.4
11.7
19.1
7.8
11.7
-
LHA4D
0.28
0.04～0.20
21.1
26.4
20.1
26.4
13.5
22.7
10.1
15.9
6.7
9.1
5
5.7
0.30
26.3
26.4
20.1
26.4
13.5
26.4
10.1
21
6.7
12.5
5
8.3
0.35
0.08～0.24
-
26.4
26.4
20.2
23.5
13.5
14.2
9.5
0.40
-
-
-
20.2
26.4
13.5
22.6
10.1
15.8
LHA5D
0.28
0.04～0.20
-
-
-
13.8
23.4
9.2
14.1
6.9
9.5
ANSI 2500
LHA3D
0.28
0.04～0.20
15.3
26.4
11.6
19
10.6
16.9
7.1
9.9
4.4
4.5
-
0.30
15.3
33.9
11.6
24.8
10.6
22.2
7.1
13.5
4.4
6.7
-
0.35
0.08～0.24
26.1
37.7
23.3
27.7
21.2
24.9
14.2
15.3
7.8
-
0.40
30.6
4.4
23.3
42.3
21.2
38.1
14.2
24.2
8.8
13.4
-
LHA4D
0.28
0.04～0.20
21.1
44
20.1
35.9
18.3
32.4
12.3
20.3
7.6
11
6.7
9.1
0.30
26.3
44
20.1
44
18.3
41.5
12.3
26.5
7.6
14.8
6.7
12.5
0.35
0.08～0.24
28.9
44
28.9
44
28.9
44
24.6
29.5
15.3
16.7
13.5
14.2
0.40
42
44
40.3
44
36.7
44
24.6
44
15.3
26.3
13.5
22.6
LVA5D
0.28
0.04～0.20
-
-
-
16.8
29.4
10.4
16.6
9.2
14.1

`


公称压力
执行机构
供气压力（MPa）
弹簧范围（MPa）
允许压差（MPa）
公称通径（mm）
40
50
80
100
150
200
ANSI 900
1500
JIS 63K
LHA3R
0.28
0.08～0.24
15.3
26.4
11.6
19
7.8
11.3
5.8
7.4
-
-
0.30
19
26.4
17.5
19
11.3
7.4
-
-
0.35
-
18.9
19
-
-
-
-
LHA4R
0.28
21.1
26.4
20.1
26.4
13.5
22.7
10.1
15.9
6.7
9.1
5
5.7
0.30
-
21
26.4
20.3
22.7
15.2
15.9
9.1
5.7
0.35
-
-
21
22.7
15.9
-
-
LVA5R
0.28
-
-
-
13.8
23.4
9.2
14.1
6.9
9.5
LVA6R
0.50
0.19～0.35
-
-
-
26.4
-
-
0.50
0.19～0.40
-
-
-
-
19.1
26.4
-
ANSI 2500
LHA3R
0.28
0.08～0.24
15.3
26.4
11.6
19
10.6
16.9
7.1
9.9
4.4
4.5
-
0.30
19
26.4
17.5
19
15.9
16.9
9.9
4.4
4.5
-
0.35
-
18.9
19
16.9
-
-
-
LHA4R
0.28
21.1
44
20.1
35.9
18.3
32.4
12.3
20.3
7.6
11
6.7
9.1
0.30
-
21
35.9
21
32.4
18.4
20.3
11
11
9.1
9.1
0.35
-
-
-
20.3
20.3
-
-
LVA5R
0.28
-
-
-
16.8
29.4
10.4
16.6
9.2
14.1
LVA6R
0.40
0.19～0.35
-
-
-
36.8
44
-
-
0.50
0.19～0.40
-
-
-
-
21.6
36.8
-

备注:1、黑线框内数字表示配用标准的执行机构。
2、表上关闭时的允许压差的条件是△P=P1（P2=0）。
3、zui大允许压差不准超过ANSI B16.34或JIS B2201规定的zui大值。
4、进口压力P1不准超过关闭时的允许压差。
5、同一格内上方为全开时允许压差，下方为阀全关时允许压差。

Ⅰ.配用LVP执行机构（带定位器） 100KPa

公称压力
执行机构
公称通径（mm）
供气压力（MPa）
0.30
0.40
0.50
ANSI 900,1500,JIS 63K
LVP5
150
19.8
24.2
26.4
26.4
ANSI 2500
19.8
28.1
26.4
38.9
33
44
ANSI 900,1500,JIS 63K
LVP6
200
19.1
26.4
25.5
26.4
26.4
ANSI 2500
19.2
44
25.5
44
31.9
44

备注:1、如果执行机构带有辅助气源，应选二者中较小一个供气压力作为计算允许压差的基础。
2、表上关闭时的允许压差的的条件是△P=P1（P2=0），全关时的压差随出口压力P2不同，稍有变化。
3、zui大允许压差不准超过ANSI B16.34或JIS B2201规定的zui大值。
4、进口压力P1不准超过阀关闭时的允许压差。
5、同一格内上方压差为全开时允许压差，下方压差为阀全关时允许压差
