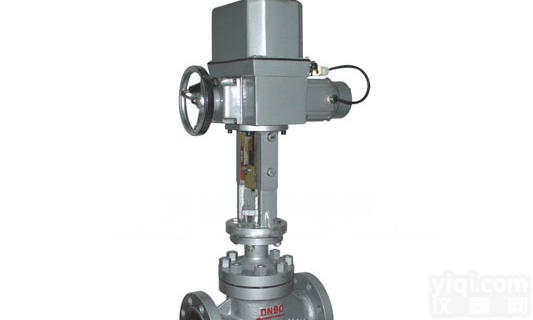

ZAJP ZAJP精小型电动单座调节阀
- 型号：ZAJP
- 产地：温州市
- 供应商：浙江富鼎自控阀门有限公司
- 供应商报价：面议
- 标签：ZAJP精小型电动单座调节阀
产品库
一、概述
ZAJP、ZAJM电动精小型单座、套筒调节阀
是DKZ型电动单元组合仪表中的执行单元，它是生产过程自动调节系统中的重要环节之一。它以电源为动力接受统一的标准信号0～10或4～20mA.DC,将此转为与输入信号相对应的上下位移，自动操纵阀门，改变阀门的开启程度，从而达到对工业介质流量、压力、石油、冶金、电站和轻纺等工业生产过程的自动调节和远程控制。
本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级由PN1.6、4.0、6.4MPa；公称通径范围DN20～400mm。
二、ZAJP、ZAJM电动精小型单座、套筒调节阀主要零件材料
| 阀体、阀盖 | 阀芯、阀座 | 填料 | 垫片 | 阀杆、推杆、 | 衬套 |
| HT200 ZG230～450 ZG1Cr18Ni9Ti 304、314L 316、316L | 1Cr18Ni9Ti 司钛莱合金堆焊 | 聚四氟乙烯 柔性石墨 不锈钢波纹管 | 橡胶石板板1Cr18Ni9Ti 石墨缠绕垫片 | 2Cr13 1Cr18Ni9Ti | 2Cr13 |
三、ZAJP、ZAJM电动精小型单座、套筒调节阀主要技术参数
| 公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||
| （10） | （12） | （15） | （20） | ||||||||||||||||||
| 额定流量 | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 | ||||
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |||||
| 额定行程L（mm） | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||||||
| 公称压力PN（MPa） | 1.6、4.0、6.4 | ||||||||||||||||||||
| 固有流量特性 | 直线；等百分比 | ||||||||||||||||||||
| 固有可调比R | 50：1 | ||||||||||||||||||||
| 允许泄漏量 | 单座 | 硬密封：IV级、软密封：IV | |||||||||||||||||||
| 套筒 | 硬密封：IV级、软密封：IV | ||||||||||||||||||||
| 工作温度（℃） | -20~200-40~250-40~450-60~450 | ||||||||||||||||||||
| 信号范围（mA.DC） | 0～10mA4～20mA | ||||||||||||||||||||
| 电源电压 | 220V；50Hz | ||||||||||||||||||||
| 作用方式 | 电开式、电关式 | ||||||||||||||||||||
