产品概述

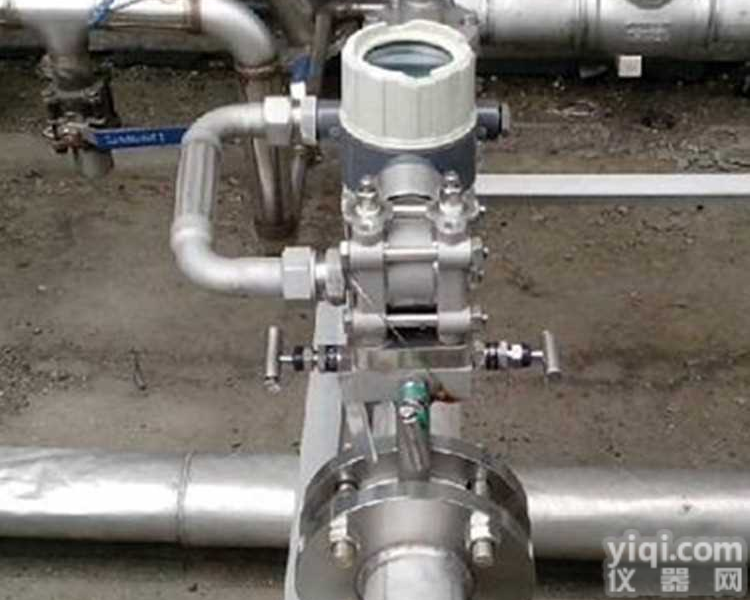

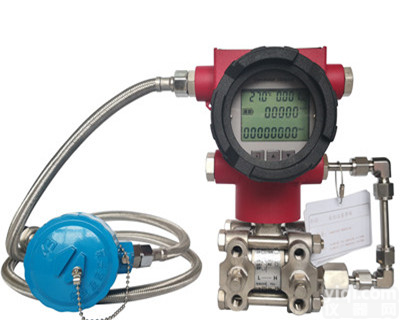

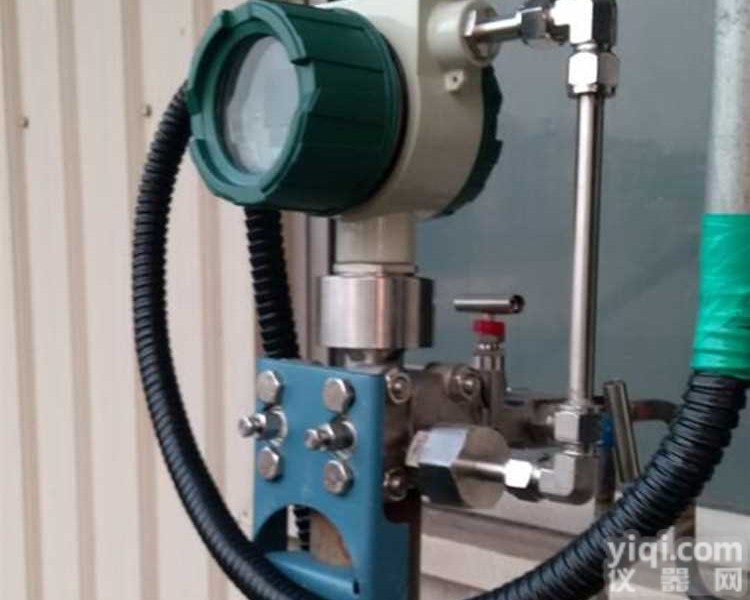

ACF-1多参量流量变送器是多功能智能差压流量计。集差压传感器、静压传感器、温度传感器、流量积算仪于一体，可配合差压式节流检测装置（V锥、喷嘴、孔板、均速管阿牛巴等）构成一体化差压流量计。针对所测量介质（如天然气、蒸汽、水等）的数学模型进行运算，直接显示所测介质的体积或质量的瞬时流量和累计流量。该仪表采用微功耗设计，内置电池确保贸易计量安全，具有RS485通讯、(4~20)mA标准电流输出,是传统差压式流量计系统的革命性创新产品。
产品特点
*具有‘MTC温度补偿技术’注①的传感器单元和电子单元
*具有静压补偿技术，确保流量检测精度
*独特的一体化压力、差压传感器设计（已申请）
*外部安装的高精度温度传感器，保证补偿计算的精度
*备用电池设计，停电自动切换，保证仪表的计量稳定和贸易安全
*现场组态或远程组态内部重要参数，方便运行维护
*交替显示瞬时流量、累计流量、差压、温度、压力等参数
*独特的抗干扰设计，适合射频、电磁和变频器场合
*同时输出4-20mA标准信号和具有永不掉线技术RS-485通讯接口
*EXdIICT6防爆认证
*引用ZL2011 2 0549792.X
*引用ZL2009 2 0062360.9
注 ① ：MTC：Multiple temperature compensation（多元温度补偿）采用多个温度传感器对主传感器和电子装置分别进行细致的温度特性录取、运算补偿，大大提高仪表的温度特性
技术数据
显示内容
参数 显示位数 可选单位
差压 5 kPa
静压 5 kPa、bar
温度 5 ℃、K
参数 显示位数 可选单位
瞬时流量 6 Nm3、Sm3、kg/h
累计流量 9 m3、T、J、L
热量 9 J
工作电源：
外供电：（7~30）VDC 工作电流小于40mA
内置电池：3.6V工业锂电自动切换供电设计，无外电时可连续使用约2年。
传感器测量范围和精度：
类型 可选量程 测量精度 备注
差压量程 0-1.5-7-35-180-600(kPa) 0.1%FS、0.2%FS 由工况和节流元件决定
静压量程 0-2.5-6.4-10-16-25-32(Mpa) 0.2%FS 由工况和节流元件决定
温度量程 -50℃~400℃区间任意选择 0.3%FS 3线制Pt100传感器
系统综合准确度等级 0.5级、1级
输出信号与通讯接口：
a、RS485通讯接口标准MODBUS协议多支持255台仪表。
b、4-20(mA)标准电流信号输出，输出精度0.2%FS。
c、ACF-1Z型支持ACI无线通讯
环境温度:-30~+70℃；相对湿度：5%~95%；大气压力：70~106kPa
