产品概述

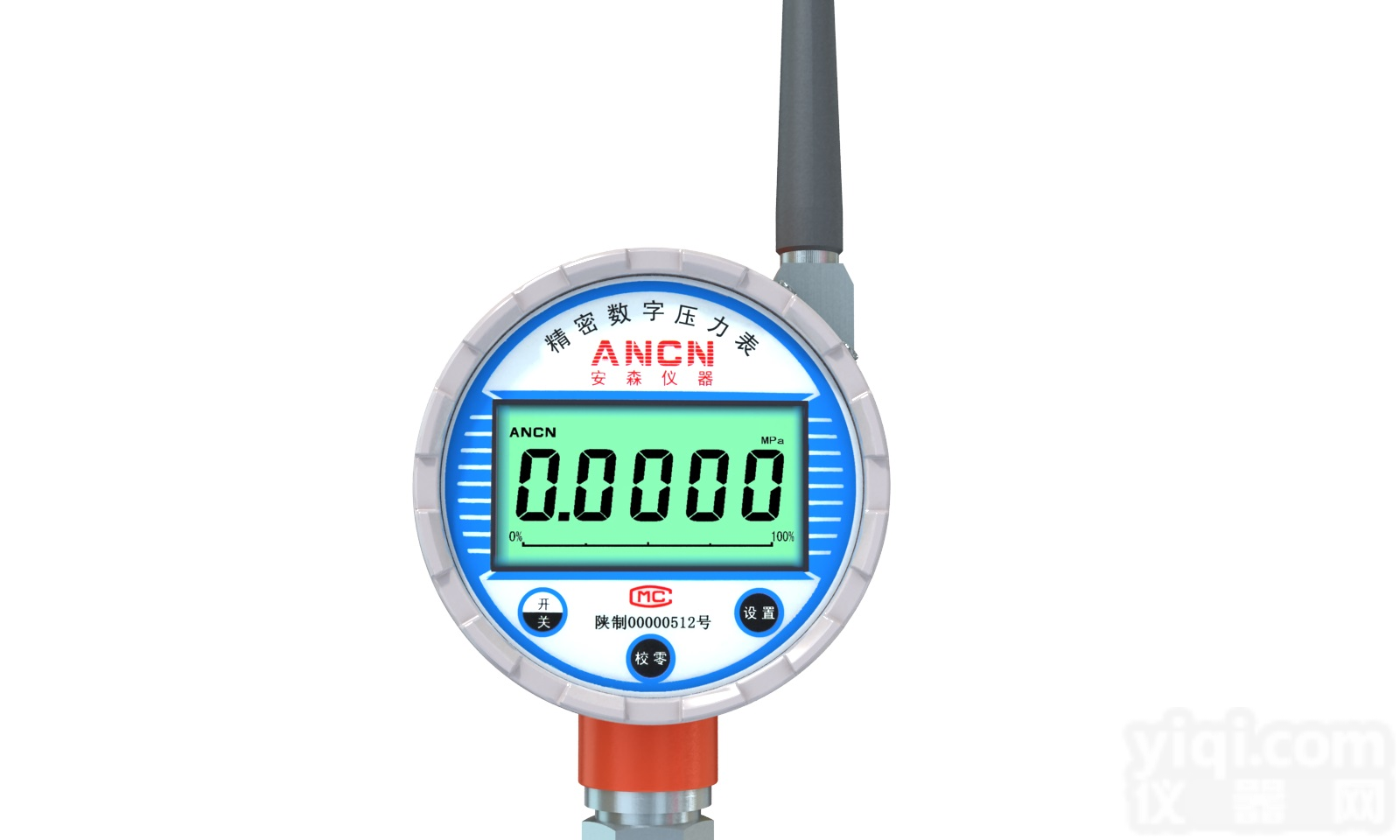

ACD-Z3无线数字压力表主要由压力传感器、信号处理电路、ZY处理器和通讯电路组成。采用大容量高新能锂电池供电，寿命(1～2）年；实现远程实时监控，无线传输，节省现场布线及人力管理成本；安装简便、使用安全可靠；是传统压力变送器的理想升级产品。
产品①ZL200920062360.9 ②ZL201430300364.2 ③ZL201420475830.5
主要特点
Ⅰ、11种单位显示；自由选择定制
Ⅱ、防爆认证；ACI无线通信；全天候数据采集
Ⅲ、径向、分体式、投入式液位等，安装方式灵活多样
Ⅳ、满足腐蚀性、冲击性、震动性等环境压力采集需求
Ⅴ、宽大屏幕5位液晶显示，十分醒目
Ⅵ、显示压力百分比棒形图，直观易懂
Ⅶ、温度自动补偿技术，恶劣环境下降低误差
Ⅷ、零点自稳技术，增加仪表稳定性
仪表参数
显示单位
Pa（帕斯卡）、kPa（千帕）、MPa（兆帕）、psi（磅）、bar（巴）、mbar（毫巴）、kgf/cm2（公斤力/立方厘米）、inH2O（英寸水柱）、mmH2O（毫米水柱）、in Hg（英寸汞柱）、mmHg（毫米汞柱）
测量范围
表压：-0.1MPa～0MPa～•••～260MPa
差压：0～500Pa～•••～3.5MPa
绝压：0～0.035MPa～•••～60MPa
准确度等级：0.05级、0.1级 、0.2级、0.5级
传输距离：300m或800m
通信信号：ACI无线通信
供电方式：内置1节3.6v高性能锂电池
采集速度：5秒/次；
稳定性能：优于0.1%FS/年；优于0.2%FS/年
显示方式：五位数字显示+百分比棒形图
工作频率：(430～510)MHz
电池工作时间
内置3.6v高性能锂电池【（16～25）℃】
采集速度 |
2秒/次 |
5秒/次 |
10秒/次 |
电池时间 |
1年 |
2年 |
3年 |
工作环境
环境温度：（-30～70）℃
相对湿度：＜90%
大气压力：（86～106)kPa
其他：0.1级仪表环境温度：（0～50）℃ ；校正参比环境温度：20℃±2℃
测量介质温度情况
温度：（-40～85）℃
温度：（80～120）℃加冷凝管
温度：（120～150）℃用特殊传感器加冷凝管
防护等级：IP65
防爆等级：ExiaIIBT4
证书编号：CNEx12.3000
过载压力：量程的（1.5～3）倍，视测量范围而定
过程连接
公制：M20×1.5、M14×1.5、M14×1等
英/美标：G1/2、G3/4、G1/8、G3/8、NPT 1/2等
安装方式:径向
