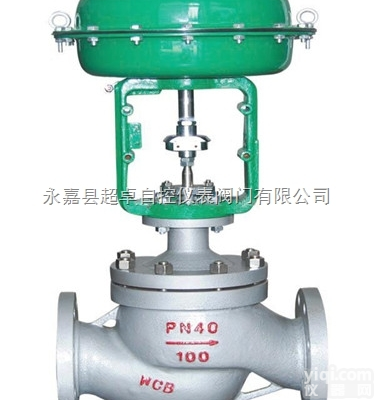

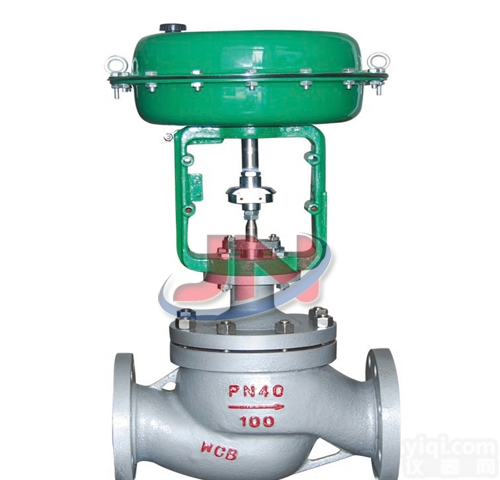

HCN低噪音笼式调节阀
【HCN低噪音笼式调节阀-产品说明】
HCN低噪音笼式调节阀 可以降低可压缩流体的噪音，为适应气体节流扩散与膨胀，套筒上设有许多对称小孔来降低压力降。阀芯采用压力平衡式结构。流体通道呈S流线型，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，噪音低。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大产品符合GB/T4213-92。
阀 体
型式：直通铸造球型阀
公称通径：40、50、65、80、100、150、200mm
公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接连接：嵌接焊SW（40～50mm）对接焊BW(65～200mm)
材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等
上阀盖：常温型（P）：-17～+230℃
伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸长Ⅱ型（E2I）：-100～-45℃
伸长Ⅱ型（E2W）：-196～-100℃
注:工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式：金属阀座的压力平衡式阀芯
流量特性：线性（L），参考下图
注：整体式和分离式套筒应根据公称通径、材料和工作温度而定。
材料：不锈钢（Cr18Ni9Ti、1Cr18Ni2Mo2Ti、17-4PH、9Cr18、316L）不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构
型式：LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构
膜片材料：乙丙橡胶夹尼龙布、橡胶夹尼龙布
弹簧范围：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
供气压力：140～400kPa（LHA型）、140～280kPa（LVA5型）
400～500kPa（LVA6型）、300～500kPa（LVP型）
气源接口：Rc1/4”
环境温度：-30～+70℃
阀作：用型式 用正作用或反作用执行机构实现阀的气-关式或气-开式
附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
性能
泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级
回差：带定位器：小于全行程的1%，
不带定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本误差：带定位器：小于全行程的±1%，
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料
可调范围：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
Cv值和行程
公称通径 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
阀座直径 |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
50 |
65 |
80 |
65 |
80 |
100 |
100 |
125 |
150 |
125 |
150 |
200 |
额定Cv值 |
11 |
17 |
24 |
17 |
24 |
44 |
24 |
44 |
68 |
44 |
68 |
99 |
68 |
99 |
175 |
175 |
275 |
360 |
275 |
360 |
640 |
额定行程 |
25 |
38 |
50 |
75 |
允许压差
A.气—关式阀 100KPa
执行机构 |
供气压力 |
弹簧范围 |
定位器 |
允许压差 |
公称通径 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
LHA2D |
1.4 |
0.2～1.0 |
有或无 |
19 |
15 |
13 |
11 |
8 |
- |
- |
1.6 |
0.2～1.0 |
有 |
40 |
40 |
40 |
40 |
40 |
- |
- |
100 |
74 |
54 |
53 |
40 |
- |
- |
4.0 |
0.8～2.4 |
有 |
40 |
40 |
40 |
40 |
40 |
- |
- |
400 |
100 |
100 |
100 |
100 |
- |
- |
LHA3D |
1.4 |
0.2～1.0 |
有或无 |
34 |
26 |
23 |
19 |
14 |
10 |
- |
1.6 |
0.2～1.0 |
有 |
40 |
40 |
40 |
40 |
40 |
40 |
- |
100 |
100 |
100 |
94 |
71 |
51 |
- |
4.0 |
0.8～2.4 |
有 |
40 |
40 |
40 |
40 |
40 |
40 |
- |
100 |
100 |
100 |
100 |
100 |
100 |
- |
LHA4D |
1.4 |
0.2～1.0 |
有或无 |
- |
- |
39 |
32 |
25 |
17 |
14 |
1.6 |
0.2～1.0 |
有 |
- |
- |
40 |
40 |
40 |
40 |
40 |
- |
- |
100 |
100 |
100 |
87 |
70 |
4.0 |
0.8～2.4 |
有 |
- |
- |
40 |
40 |
40 |
40 |
40 |
- |
- |
100 |
100 |
100 |
100 |
100 |
B.气—开式阀 100KPa
执行机构 |
供气压力 |
弹簧范围 |
定位器 |
允许压差 |
公称通径 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
LHA2R |
1.4 |
0.2～1.0 |
有或无 |
19 |
15 |
13 |
11 |
8 |
- |
- |
2.8 |
0.8～2.4 |
有 |
40 |
40 |
40 |
40 |
40 |
- |
- |
100 |
100 |
89 |
74 |
57 |
- |
- |
LHA3R |
1.4 |
0.2～1.0 |
有或无 |
34 |
26 |
23 |
19 |
14 |
10 |
- |
2.8 |
0.8～2.4 |
有 |
40 |
40 |
40 |
40 |
40 |
40 |
- |
100 |
100 |
100 |
100 |
100 |
71 |
- |
LHA4R |
1.4 |
0.2～1.0 |
有或无 |
- |
- |
39 |
32 |
25 |
17 |
14 |
2.8 |
0.8～2.4 |
有 |
- |
- |
40 |
40 |
40 |
40 |
40 |
- |
- |
100 |
100 |
100 |
100 |
99 |
LVA5R |
1.4 |
0.2～1.0 |
有或无 |
- |
- |
- |
- |
34 |
24 |
19 |
1.4 |
0.4～1.0 |
有或无 |
- |
- |
- |
- |
40 |
40 |
40 |
- |
- |
- |
- |
100 |
72 |
58 |
2.8 |
0.8～2.4 |
有 |
- |
- |
- |
- |
40 |
40 |
40 |
- |
- |
- |
- |
100 |
100 |
100 |
LVA6R |
4 |
1.9～3.5 |
有 |
- |
- |
- |
- |
40 |
40 |
- |
- |
- |
- |
- |
100 |
100 |
- |
注:1.Z大允许压差不超过ANSI B16.34或JIS B2201标准规定的Z大工作压力。
2.同一格内的上方数字表示阀常开允许压差，下方数字表示阀全关时的允许压差。
3.黑线框内数字表示阀配用标准规格执行机构。
法兰距 mm
公称通径 |
A |
ANSI 125 FF
ANSI 150 RF
JIS 10K FF RF
PN1.6 |
JIS 16K RF |
ANSI 300 RF
JIS 20K RF
JIS 30K RF
PN4.0 |
ANSI 600RF
JIS 40K RF
PN6.4 |
JIS 16K
沟槽型
嵌入型 |
JIS 20
沟槽型
嵌入型 |
JIS 30K
沟槽型
嵌入型 |
JIS 40K
沟槽型
嵌入型 |
40 |
222 |
231 |
235 |
251 |
235 |
236 |
248 |
251 |
50 |
254 |
263 |
267 |
286 |
265 |
267 |
276 |
286 |
65 |
276 |
288 |
292 |
311 |
290 |
292 |
303 |
311 |
80 |
298 |
313 |
317 |
337 |
310 |
317 |
326 |
337 |
100 |
352 |
364 |
368 |
394 |
360 |
368 |
379 |
394 |
150 |
451 |
465 |
473 |
508 |
475 |
473 |
486 |
508 |
200 |
543 |
560 |
568 |
610 |
570 |
568 |
580 |
610 |
公称通径 |
A |
ANSI 150
RJ |
ANSI 300
RJ |
ANSI 600
RJ |
ANSI 300
LG |
ANSI 600 LG |
ANSI 150
SW、BW |
ANSI 150、600
SW、BW |
40 |
235 |
248 |
251 |
244 |
248 |
251 |
251 |
50 |
267 |
283 |
289 |
276 |
283 |
286 |
286 |
65 |
289 |
308 |
314 |
302 |
308 |
311 |
311 |
80 |
311 |
333 |
340 |
327 |
333 |
337 |
337 |
100 |
365 |
384 |
397 |
378 |
391 |
394 |
394 |
150 |
464 |
489 |
511 |
483 |
505 |
473 |
508 |
200 |
556 |
584 |
613 |
578 |
606 |
568 |
610 |
订货需提供产品参数：
①产品使用介质②产品工作温度③产品连接方式④产品使用压力⑤产品是否带附件以便我们选型报价⑥若已经由设计单位选定产品型号，请按产品型号直接向我司销售部订购。⑦当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
