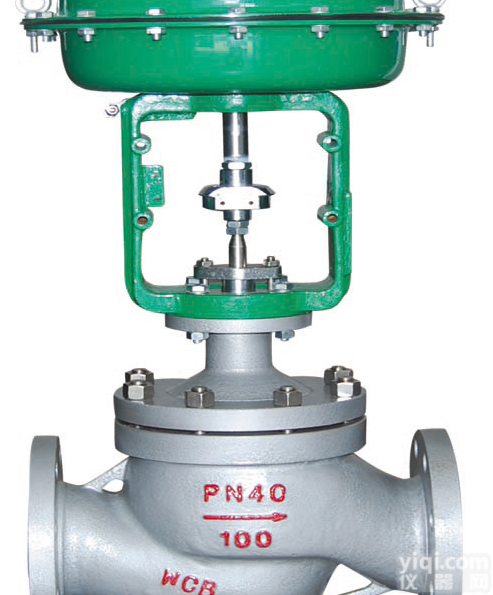

HCN低噪音笼式调节阀 HCN低噪音笼式调节阀
- 型号：HCN低噪音笼式调
- 产地：淮安市
- 供应商：江苏景麦自动化仪表有限公司
- 供应商报价：面议
- 标签：HCN低噪音笼式调节阀
产品库
HCN低噪音笼式调节阀
■详细参数 |
| ■ 概述 HCN低噪音笼式调节阀是CV3000调节阀系列产品之一。 可以降低压缩流体的噪音，为适应气体节流扩散与膨胀，套筒上设有许多对称小孔来降低压力降。阀芯采用压力平衡式结构。流体通道呈 S 流线型，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，噪音低。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。 本产品符合GB/T4213-92标准。 http://www.jsjingmai.com ： ： ■ 阀体 型 式：直通单座铸造球型阀 公称通径：40、50、80、100、150、200、250、300、350mm 公称压力：ANSI 150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa 连接型式：法兰密封面型式 FF、RF、RJ、LG、MFM 法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB/T79.1-94（PN1.6MPa）、JB/T79.2-94（PN4.0、6.4MPa）、HG20594-97、HG20618-97等 焊接连接：嵌接焊SW（40~50mm） 对接焊BW（65~350mm） 材 料：见表2 阀体、阀内件材质组合及使用温度范围·阀座允许泄漏量 上 阀 盖：常温型P -17~+230℃； 伸长I型EI +230~+566℃； 注：工作温度不准超过各种材料的允许范围。 压盖型式：螺栓压紧式 填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 ■ 阀内组件 阀芯型式：带组合密封圈或活塞环的压力平衡式阀芯 流量特性：线性特性（LV），参考图1 材 料：见表2 阀体、阀内件材质组合及使用温度范围·阀座允许泄漏量 活塞环材料：见表2 阀体、阀内件材质组合及使用温度范围·阀座允许泄漏量 ■ 执行机构 型 式：HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构 膜片材料：乙 橡胶夹尼龙布、丁 橡胶夹尼龙布 弹簧范围：80~240KPa 供气压力：140~400KPa（HA型）、400~500KPa（VA6型、VP型） 气源接口：RC1/4"（HA、VA型）、RC3/8"（VP型） 环境温度：-30~+70℃ ■ 阀作用方式 用正作用或反作用执行机构实现阀的气-关式或气-开式 ■ 附件 定位器（HEP型、YT1000型）、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
