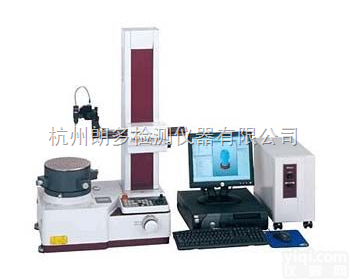

Roundtest RA-2100AS MITUTOYO三丰RA-2100AS高精度真圆度仪

RA-2100真圆度仪提供高精度、高速度、高性能的圆度测量。可对工件进行全自动的或带数字调整台(DAT)的人工调心、调水平。调心、调水平以往是一项难度大、精度要求高的工作，使用RA-2100真圆度仪则变得非常简单，不必经过特殊培训就可成功操作，总体测量时间大为缩短。RA-2100配上功能强大的数据分析软件ROUNDPAK就配置齐全了，该软件只需要鼠标控制图标即可轻松操作，使测量的功能更强大，操作更简便。 旋转工作台  重复精度(径向) (0.02+3.8H/10000)um 重复精度(轴向) (0.02+3.8R/10000)um  H为测量高度(mm),R为测量半径(mm) 转速 2,4,6,10rpm 工作台有效直径 φ235mm(φ200mm:DS,DH型) Z大调心幅度 ±3mm(±5mm:DS,DH型) Z大调水平幅度 ±1° Z大测量直径 φ300mm Z大工件直径 φ580mm* Z大工件重量 30Kg  垂直轴(Z轴)  垂直移动 300mm(500mm:AH,DH型) 直线度( 2.5) 0.12um/100mm,0.18um/300mm﹡(﹡0.3um/500mm:AH,DH型) 与转台轴平行度 0.7um/300mm,(1.2um/500mm:AH,DH型) 定位速度 Z大35mm/s 测量速度 0.5，1，2，5mm/s Z大检测高度 300mm(外径),300mm(内径) [500mm:AH,DH型] Z大检测深度 100mm  水平臂(X轴)  水平移动 175mm(包括工作台旋转ZX25mm的突出量) 直线度( 2.5) 0.7um/150mm 水平移动 1.0um/150mm 定位速度 利用操纵杆，Z大20mm/s 测量速度 0.5，1，5mm/s  测针和测头  测量范围 ±400um(±5mm:跟踪范围) 测力 7-10mN(5级) 标准测头 12AAB681、硬质合金球、φ1.6mm 测量方向 双方向 测头角度调整 ±45°(带刻度)  数据分析系统  分析软件 ROUNDPAK 用于圆度评估的参考圆 LSC,MZC,MIC,MCC 滤波类型 2CRPC-75%,2CRPC-50%,2CRPC-75%(相位校正),2CR-50%(相位校正)、高斯滤波器、滤波器关断 截止值 15upr,50upr,150upr,500upr,1500upr,15-150upr,15-500upr,15-1500upr,50-500upr，50-1500upr,150-1500upr,手动设定 供气  气压 390kpa 耗气量 30L/min 电源 100V AC-240V AC,50/60Hz
