超纯度压力开关

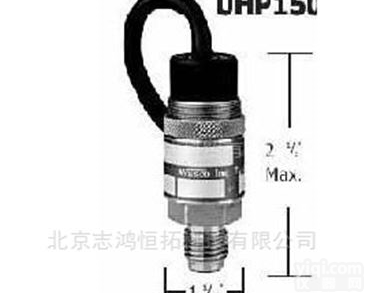

WASCO UHP150系列超纯度压力开关

量程：1-500 PSI



特点

全不锈钢（接液）传感器
全焊接结构
通过测试，泄露证明为1X10-9 cc/ sec. 的氦气
10 Ra （或更好）的接液抛光表面
100级纯净室制造
量程：1-500 PSI
技术指标

不接液部分

锁定环——钢，络酸锌抛光
电子开关部分——钢，络酸锌抛光
塑料部分——尼龙或PVC
接液部分

主体——316 VIM/VAR 系列不锈钢

舱体——–17-7PH, 耐压——传感器量程的125%.
接口——316 VIM/VAR 系列不锈钢

压力开关调整 (如果现场可调)

此型号可以在松开锁定环后，顺时针转动电子开关部分来

降低设定点，逆时针转动提高设定点。保持电子开关部分

不动 ，拧紧锁定环，检查压力的设定值。如果有必要

重复上述操作。

设定选项

压力开关通常为现场可调型，可以订购厂家设定型或厂家设定并锁定型。

温度范围

-65º F ～225º F（-54℃～107℃）,

在低于-10º F或高于 +125º F 时，设定点会有ZD2%的漂移。

周期动作传感器和电子开关

每分钟不超过22次动作

重量 压力连接

大约 110g (标准的 ''W3'' 接头) 9/16-18 UNF-VCR Style (1/4” Faceseal) male standard.

UHP150 系列选型表. 表中压力单位为PSI（表压）

ZD

耐压
设定点

范围
设定点

漂移
死区
产品型号（''W3'' 接口）

1 A
5 A
7 A

30
1.0-30
± 0.7
0.7-2.3
UHP159-31W3
UHP159-35W3
UHP159-37W3

125
3-125
± 2.0
1.3-3.8
UHP159-51W3
UHP159-55W3
UHP159-57W3

250
8-250
± 5.0
2.0-10.0
UHP159-81W3
UHP159-85W3
UHP159-87W3

500
18-500
± 10.0
5.0-21.0
UHP159-151W3
UHP159-155W3
UHP159-157W3
