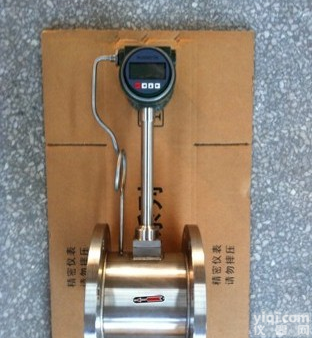

JKM-LUGB 温压补偿涡街流量计

【温压补偿涡街流量计的参数说明】

一、温压补偿涡街流量计产品概述

      专为测量饱和蒸汽而设计，可对饱和蒸汽进行自动密度补偿。将流量与温度补偿传感器集于一体。传感头现场可拆卸型表体，可在不影响管道内流体流动的情况下更换传感头。

二、主要特点

      通过一体化温度补偿，可显示饱和蒸汽的瞬时质量流量、累计流量以及温度、压力等。也可手动设定蒸汽温度，温度及涡街传感头都可以在不停止管内流体的情况下可更换。

三、技术参数

●  测量介质

    饱和蒸汽、水

●  公称口径

      DN25 — DN500

●  介质温度

      - 40℃—+150℃ ； -40℃—+280℃ ； -40℃—+350℃ ；

      -40℃—+420℃（需选配传感头不断流拆装型）

●  精度等级

      1.5级、1.0级（） 、0.5级、0.2级（需协议供货）

●  涡街可测流量范围

      液体：0.4 m/s —10 m/s

      气体、蒸汽：4m/s －－ 70 m/s

●  放大器选择

    温度补偿一体化智能数字显示型放大器（工况脉冲或RS485信号输出）

●  防爆等级

      本安防爆型ExiaⅡCT4

      隔爆型ExdⅡCT6

●  防护等级

      IP54、IP65

●    表体材质

      1Cr18Ni9Ti（其它材质协议供货）

四、型号及功能选择

LUGB—????—????—????—????

LUGB……………满管式涡街流量传感器

A-LUGB型满管式涡街表体连接形式

1 法兰连接式（温压补偿式涡街必选型）

2 法兰卡装式（型）

B-可测介质

1 气体、液体、蒸汽通用（只限数字滤波智能示型涡街）

2 测量液体

3 测量气体

4 测量饱和蒸汽、过热蒸汽

C-涡街口径

D-输出信号

0 电压脉冲（低电平≤1V, 高电平≥6V，脉宽≥10uS）

1 两线制4-20mA输出（ 温压补偿型为三线制）

2 无信号输出现场显示

E-可测Z高介质温度

0  -40℃…+150℃

1  -40℃…+280℃（LUCB型插入式涡街250℃）

2  -40℃…+350℃（LUCB型插入式涡街不可选）

3  -40℃…+420℃（只限传感头不断流拆卸型）

F-防爆等级

0 无防爆认证，防护等级为IP54、IP65

1 本安防爆型，防爆等级为ExiaⅡCT4

2 隔爆防爆型，防爆等级为ExdⅡCT6

G-涡街放大器显示形式

0 无现场显示型

1 现场显示型（液晶显示，可显示瞬时流量、累积流量，补偿型还能显示温度、压力、标况流量等）

H-仪表精度等级

0  1.0级（LUGB型，LUCB型需协议供货）

1  0.5级（只限LUGB型涡街）

2  0.2级（只限LUGB型涡街，需协议供货）

3  2.5级（LUCB型插入型涡街型）

4  1.5级（LUCB型插入式涡街需协议供货）

5  低流速型涡街（表体内直接缩径，精度≥1.5级）

I-放大器安装形式

0  表体与放大器不分离型

1  表体与放大器分离型（分离距离≤10米。温度及温压补偿型表体不可选）

2  潜水型涡街

J-涡街放大器工作电源

0  12VDC供电

1  24VDC供电

2  3.6V（或3V）锂电池供电（只限带液晶显示无信号输出型涡街）

3  3.6V（或3V）锂电池、24VDC电源同时供电（只限带液晶显示有信号输出型涡街）

注：3V锂电池只适用于温压补偿一体化型涡街

K-涡街检测功能及放大器显示形式

0 无补偿式 （无温度、压力补偿功能）

1  现场显示气体温度、压力补偿一体化智能式（LUGB型法兰连接式气体表体专用。可显示标况瞬时流量、标况累积流量、温度、压力或频率、时间等。可同时选择补偿前或补偿后三线制4-20mA输出和电压脉冲输出，脉冲低电平≤1V,高电平≥6V,脉冲占空比50%）

2    现场显示过热蒸汽温度、压力补偿一体化智能式（LUGB型法兰连接式过热蒸汽、饱和蒸汽表体专用。可进行密度补偿计算。可显示瞬时质量流量、累积质量流量、温度、压力或工况体积量、频率等。可同时选择补偿前或补偿后三线制4-20mA输出和电压脉冲输出，脉冲低电平≤1V, 高电平≥6V, 脉冲占空比50%）

3    现场显示温度补偿智能式（LUGB型饱和蒸汽表体专用，可进行密度补偿计算。可显示瞬时质量流量、累积质量流量或温度、压力等。可选择补偿前三线制电压脉冲输出，脉冲低电平≤1V, 高电平≥6V, 脉冲占空比50%）

TLSLUGB型满管式涡街传感头安装形式

0  传感头断流拆装式

1  传感头不断流拆装式（≥350℃涡街必选型）

M-通讯方式

0  无通讯

1  R485通讯（只限智能式放大器）

  2  R232通讯（只限智能式放大器）

N-HART协议

0  无HART协议

1  带HART协议（需协议供货）

Q-滤波方式

0  普通方式

1  智能数字滤波方式（需协议供货）
