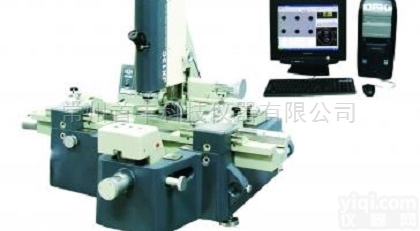

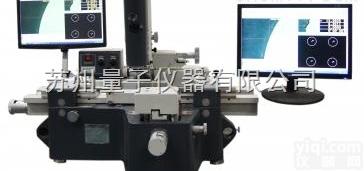

新天SINPO　JX13C 新天SINPO工具显微镜JX13C

类型	万能工具显微镜	品Pai	新天SINPO
型号	新天SINPO　JX13C

JX13CJX13C的特点概述：CCD摄像机取代传统的目镜瞄准方式，减少人工干预，但仍保留目镜光学系统作为观察口，使用更加方便，操作效率提高。引进先进的英国RENISHAW钢带反射光栅系统代替原有的玻璃光栅系统。用半导体激光器作为指向器，红色光点打在工件表面，用于快速确定测量部位，避免了因CCD视场面积小带来找象困难。将显微镜及附件的照明由普通白炽灯改为高亮度发光二极管，提高了光源的寿命，降低了发热。带有承放仪器主机的高强度专用仪器台。技术参数：测量行程：X坐标200mmY坐标100mm测量精度：影象法测量准确度：纵向：（1＋L/100）μm横向：（1＋L/100）μm其中：L：测量长度，单位为m数显分度头角度分划范围：0--360o测量分辨率：5〞主显微镜立柱倾斜范围：±12°顶针架Z大夹持直径、长度：φ100 mm长700 mm仪器台Z大载重：40 kg分度值：X、Y坐标数显当量：0.0002 mm轮廓目镜角度分度值：10′圆工作台角度分度值：30″圆工作台直径：φ213 mm平工作台尺寸：260×270 mm仪器外形尺寸：长×宽×高= 1300×1250×800 mm仪器重量：450 Kg二维计算机辅助测量软件，并可以与CAD通讯采集功能：采集元素类型、点、线、圆和圆弧构建功能：采集的点构造直线、圆和圆弧组合计算功能：1、“点”与“点”组合计算两点距及中点坐标2、“点与线”组合计算点线距3、“线与线求交”组合计算交点坐标及夹角4、“线与线求中”组合，给出两直线的中线信息5、“圆与圆”组合给出（相切、相交、相离）6、“圆与直线”组合给出（相切、相交、相离）形位公差分析处理功能：圆的圆度和圆弧圆度、直线度测量、同轴度测量、对称度测量、位置度测量、螺纹测量、坐标平移旋转、极坐标变换、信息编辑。电脑配置：hp品Pai机，配置如下：CPUP4 2.4G内存256M硬盘80G显示器19寸彩显显存128M，软驱一个光驱一个选购附件：高顶针架价格顶针筒夹持长:200 mm，Z大测量直径：250 mm数显测高装置仪器工作条件：被测件与仪器温度差别不大于0.5℃，仪器室内温度20℃±1℃
