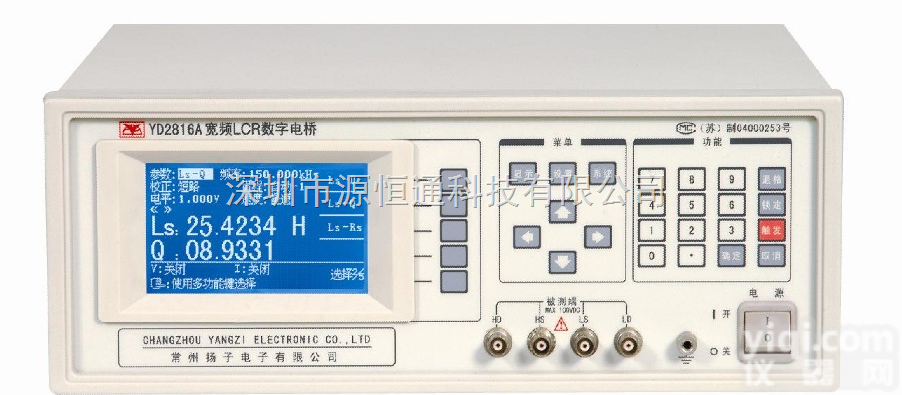

常州扬子 YD2816A 宽频LCR数字电桥

•
  大屏幕LCD点阵图形显示



•
  人性化操作界面，操作简单



•
  30Hz-200kHz，2万个测试频点



•
  12档分选及档计数、讯响位选择



•
  9个量程测量，保证测量的高准确度



•
  稳定性和一致性


测试参数

|Z|,|X|,C,L,X,B,R,D,Q,G,θ

测试频率

30Hz至200kHz,共20,000个测试频点

测试电平

10mV至1.5V,以10mV步进

显示范围

|Z|,R,X:0.00001Ω-99.999MΩ

L:0.00001μH-9999.99H

C:

B,G:0.00001μS-99.9999S

D,Q:0.00001-9999.9

θ:0.00001°-179.999°

基本准确度

0.05%(基本量程内）

测量速度

慢速2次/秒，中速7次/秒，快速20次/秒

等效电路

串联，并联

平均次数

1-99

清零功能

开路，短路，点频清零

输入阻抗

30Ω100Ω可选

显示方式

直读，档号和档计数

其他功能

十二档分选，档计数，讯响位选择，测量值平均，设定参数保护功能

工作温湿度

0℃-40℃≤ 85%RH

电源要求

198V-242V AC,47.5Hz-52.5Hz

功耗

≤40VA

接口

PLC接口、RS232接口（选件）

外型尺寸

405×140×360（mm)
