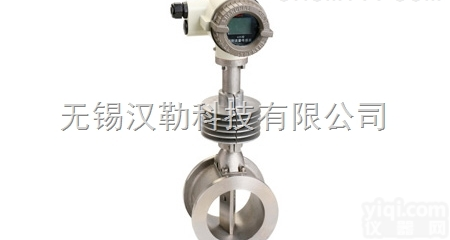

高温高压涡街流量计价格
一、产品概述
高温高压涡街流量计主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。
二、高温高压涡街流量计产品特点
1，传感器：材质为钛材，具有重量轻、抗疲劳、耐腐蚀等特点
2，测量精度高，量程比宽，仪表尺寸为DN10 - DN 300(3/8"- 12")
3，底部具有独特的阻尼针结构，可有效地减小震动影响
4，无可动部件，结构紧凑，维护方便
5，参数设置方便快捷，支持HART通讯协议
6，可提供专业型产品，其专业标志为ExibIICT5-T2
三、高温高压涡街流量计技术参数
测量介质： 气体、液体、蒸气
口径规格 法兰卡装式口径选择 25,32,50,80,100
法兰连接式口径选择 100,150,200
流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s
正常测量流量范围 液体、气体流量测量范围见表2； 蒸气流量范围见表3
测量精度 1.0级 1.5级
被测介质温度:常温–25℃～100℃
高温–25℃～150℃ -25℃～250℃
输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
脉冲电流远传信号 4～20 mA,传输距离为1000m
仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃
材质 不锈钢, 铝合金
电源 DC24V或锂电池3.6V
防爆等级 本安型EX iaIIbT3-T6
防护等级 IP65
水:20℃
0.36-843m3/h |
空气:1.013 bar abs 0℃
4.8-9043m3/h |
min P: 1bar abs, ρ:0.592kg/m3
max P:20bar abs,ρ:10.05kg/m3 5.6-53000kg/h |
精度 | |
测量误差(线性范围) |
± 1% 测量值 |
重复性(测量范围内) |
± 0.5% 测量值 |
工作压力 |
16~40bar |
介质温度 |
-20℃~+240℃ |
环境温度 |
-20℃~+60℃ |
材质 | |
测量管、法兰 |
不锈钢 |
漩涡发生体 |
钛材 |
转换器壳 |
铸铝 |
夹持连接 |
DN25-DN100(1"~4") |
法兰连接 |
DN10-DN300(3/8"~12") |
专业等级 |
ExibIICT5-T2 |
电流输出(两线制) |
4-20mA |
外壳防护等级 |
IP65 |
涡街流量计流量范围：
仪表口径（mm） |
液体测量范围（m3/h） |
气体测量范围(m3/h) |
DN15 |
1.2-6.2 |
5-25 |
DN20 |
1.5-10 |
8-50 |
DN25 |
1.6-16 |
10-70 |
DN32 |
1.9-19 |
15-150 |
DN40 |
2.5-26 |
22-220 |
DN50 |
3.5-38 |
36-320 |
DN65 |
6.2-65 |
50-480 |
DN80 |
10-100 |
70-640 |
DN100 |
15-150 |
130-1100 |
DN125 |
25-250 |
200-1700 |
DN150 |
36-380 |
280-2240 |
DN200 |
62-650 |
580-4960 |
DN250 |
140-1400 |
970-8000 |
DN300 |
200-2000 |
1380-11000 |
选择高温高压涡街流量计所需要的参数：
1、管道的口径
2、被测介质的名称（蒸汽要注明是饱和蒸汽还是过热蒸汽）
3、被测介质的工作压力
4、被测介质的工作温度
5、被测介质的工作流量
四、产品售后及服务
本公司产品质量一律实行三包，终身免费维修，服务承诺：同行产品质量我们比得是放心，价格比的是合理，服务我们比的是完善！
一、高温高压涡街流量计的技术参数
口径（标准订货) 对夹式：DN15~DN300 法兰式：DN15~DN600 特殊口径可协议供货 连接方式 连接标准 夹持型，配对法兰 GB9119-2000（标准） 公称压力（MPa） 液体 ：1.6 2.0 2.5 4.0 5.0 6.3 10.0MPa 气体及蒸汽：1.6 2.0 2.5 4.0 5.0MPa 介质温度（℃） -40～80℃ -40～150℃ -40～300℃ 准确度 1.5% 本体、漩涡发生体的材质 304（标准供货）、316L、哈氏合金C、哈氏合金B 其他材料协议供货 流速范围（m/s） 液体：0.4～4 气体：4～40 蒸汽：3～70 输出信号
1) 无当地显示频率信号：高电平≥8V，低电平＜0.5V，方波、脉冲占空比1：1 2) 标准电流信号：与流量成比例的4-20mA 标准电流信号 3) 就地显示瞬时流量，累积流量，同时输出流量成比例的4-20mA 标准电流信号和脉冲频率信号 供电电源 三线制脉冲输出：12-24VDC（电压脉冲型） 二线制电流输出：15-24VDC（标准电流输出、当地显示） 电池供电：锂电池3.6V 防护等级 IP65 用于室内外安装 IP68 环境条件 环境温度：-30～65（℃） 相对湿度：5～ 90（%） 大气压力：86～106（KPa） 四、分体式涡街流量计在应用过程中可能会涉及到的仪表及配件： 差压变送器 装配热电阻 智能流量积算仪
二、高温高压涡街流量计的概述
1 分体式涡街流量计是一种测量精度高，安装简单，维护量小，用途广泛的计量仪表，目前广泛用于石油，化工，冶金，纺织，城市建设，能源等行业。
2 分体式涡街流量计的传感器输出频率信号，它通常与计算机或流量积算仪组成流量测量系统。
3 分体式涡街流量计的变送器输出与体积流量成正比的4-20mA 标准信号，它通常与计算机组成流量测量系统或其它流量积算仪表组成涡街流量计
4 分体式涡街流量计的传感器/变送器安装于管道上，流量积算仪或计算机安装于控制室并向涡街流量传感器/变送器提供电源，两者之间用屏蔽电缆连接。
5 分体式涡街流量计的电路部分与表体分离。电路部分安装在环境良好，检测方便的位置，其与表体之间在出厂时已用≤10m的专用电缆连接。
三、分体式涡街流量计的功能特点
1 介质通用性好，可测量蒸汽、气体和液体。
2 蒸汽：饱和蒸汽和过热蒸汽。
3 气体：空气、氧气、氮气、天然气、液化气、氨气、、烷、烯、烃等各种气体。
4 液体：水、软化水、汽油、煤油、柴油、液化石油、、光气、烷、烯、醇、醛等各种化工液体。
5 智能一体化设计，能现场显示瞬时流量和累积流量及仪表系数。
6 微功耗双电源设计，内部参数保存。
7 分体式涡街流量计的检测探头采用优化组合结构和特殊工艺技术封装，抗振性能优越。
8 压电元件是镶嵌在探头体内，内部无填充料，性能稳定可靠。
9 分体式涡街流量计的检测元件不接触介质，无可动件，压力损失小，使用寿命长。
