TN-G50 推杆式管道内窥摄像仪

TN-G50 推杆式管道内窥摄像仪



一、产品概述：

TN-G50推杆式管道内窥摄像机适用于住宅、小型商业场所、特种工厂以及市政工程管道内部进行勘察、检测，包括其它检测仪器无法进入的细长、狭小、弯转型管道。其操作简单、功能强大、适用范围广。

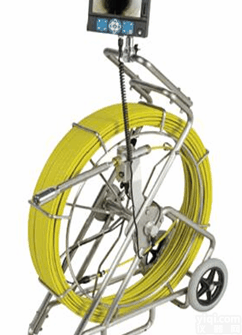

TN-G50推杆式管道内窥摄像机由一体化主控制器、柔性推杆电缆盘、高精度耐用摄像头三部分组成,使用柔性推杆电缆将位于其前端摄像头推送入管道内部，对管道内部影像预览和录制，从而达到检测目的。

使用TN-G50推杆式管道内窥摄像机对排水管道或管网进行快速视频勘查验收、普查评估，并结合“管道视频判读报告软件”对检测视频进行判读分析、生成符合多种评估标准的检测报告和直观的电子地图。



二、产品用途：

1. 管道内窥摄像机适用于住宅细长、狭小、弯转型管道

2. 小型商业场所细长、狭小、弯转型管道

3. 特种工厂细长、狭小、弯转型管道

4. 市政工程管道内部进行勘察、检测细长、狭小、弯转型管道



三、产品主要技术参数

一、主机部分：

1.      屏幕：7寸高亮液晶屏，16:9，800*480RGB

2.     图像翻转：支持图像镜向、翻转

3.      视频格式：支持PAL 720*576/NTSC 720*480

4.     视频编码：H.264

5.     图片：支持拍照功能，图片尺寸为720*576/720*480

6.     音频录制：支持

7.      输出：音视频输出

8.     存储：Z大支持单张32G SD卡

9.     数据接口：USB2.0，可导出数据

10.   LED驱动：内置LED调光器

11.   回放：支持视频，图片回放

12.   语言：英语，德语，法语，西班牙语，意大利语，中文，日文，俄语，葡萄牙语

13.   功耗：12V/700Ma

14.   电池：7.4V/5200mAH提供电量指示。配置 220V交流适配器，可直接供电或充电

15.   续航时间：6h

16.   充电时间：8h

17.   文本录入：可通过键盘录入检测信息字符部分 ：

二、探头部分

1.      适应管径：50-400mm

2.     线缆长度：标配60米，长可达120米

3.      图像传感器：彩色 1/3” CCD

4.     图像分辨率：PAL制式，795(H)X596(V)，≥46万像素，线数480HTVL

5.     摄像视角： 125 度

6.     发射器：内置512HZ发射器，可用管线仪探测探头位置（选配）

7.      镜头回正：镜头具备自动回正功能

8.     主体尺寸：直径38mm*81mm

9.     探头总长：318mm，含不锈钢弹簧及相关组件，能提供了一个灵活的过渡，使管道检查系统顺利通过弯曲的管道

10.   镜头保护：高品质防刮伤的蓝宝石玻璃镜片，可以防止划伤，外壳为304#不锈钢，防止撞击

11.   提供两种居中器，居中器能够自动伸缩，贴合管壁，确保镜头居中

12.   光源：12*LED，无极调光

13.   防水：IP68，10米水深

14.   功耗：12V供电，LED关闭时电流为60Ma,开启时140mA

三、软件部分

1.      对检测视频文件进行播放预览、添加检测信息、截取缺陷图像、判读描述等

2.     可将判读结果数据自动生成为图文并茂的检测报告（包括项目信息、工程概况、缺陷分布示意图、检测设备简介、作业流程示意图、缺陷统计图表、详细缺陷图表等内容）

3.      可导出GIS平台通用的ShapeFile接口数据；提供电子地图查阅功能，在电子地图中标注出作业点的位置，查看作业点对应的检测数据、判读信息、缺陷图片和检测视频

4.     可将缺陷分布地图导出为网页格式，以供数据上报、分阅
